Замена жидкокристаллического дисплея Sceptre X9 Komodo VII

Перед началом работы выключите монитор и отключите его от сети.

Разместите монитор лицевой стороной вниз на мягкой ровной поверхности (например, полотенце), чтобы защитить экран.

Используя отвертку Phillips #2, удалите четыре винта 11,5 мм, крепящие подставку.

Осторожно вытащите подставку, чтобы отделить её от монитора. - Внимание: не применяйте силу. Если подставка сопротивляется, убедитесь, что все винты полностью выкручены, прежде чем тянуть.

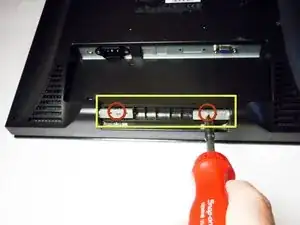

Используя ту же отвертку Phillips #2, удалите два винта 11,5 мм, удерживающие пластиковую планку.

Поднимите планку и отложите в сторону.

Сориентируйте новую подставку и/или аксессуары по точкам крепления на задней панели монитора.

Вставьте винты и затяните их до надежной фиксации.

Убедитесь, что подставка стабильна и ровна, прежде чем поднимать монитор в вертикальное положение. - Напоминание: дважды проверьте, что все винты надежно затянуты и детали правильно выровнены, чтобы избежать нестабильности или наклона после сборки.

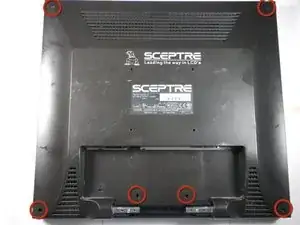

Используя отвертку Phillips #2, удалите шесть винтов 7 мм в отмеченных местах.

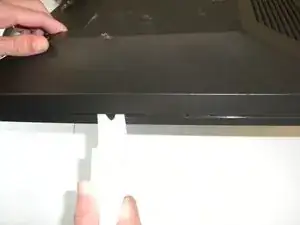

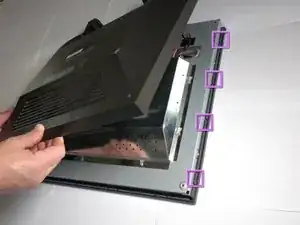

С помощью пластиковой лопатки подденьте монитор, чтобы освободить защёлки, удерживающие крышку.

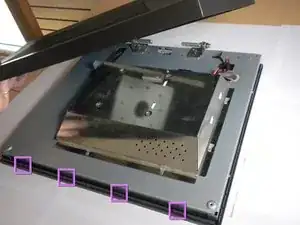

На каждой стороне по четыре защёлки, сверху четыре и снизу одна.

При освобождении защёлок может раздаваться громкий щелчок. Не пугайтесь — это нормально.

После освобождения всех защёлок снимите крышку, потянув её вверх.

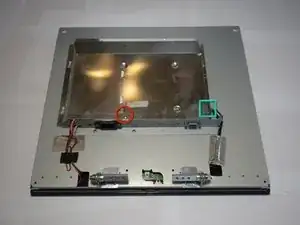

Используя отвертку #2 Phillips, удалите один винт 6 мм.

Отключите указанный кабель, потянув за основание.

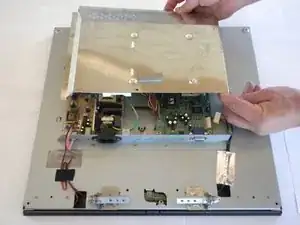

Сдвиньте крышку в направлении к верхней части монитора.

Снимите крышку.

Будьте осторожны при отсоединении разъёмов — они легко ломаются при неправильном снятии.

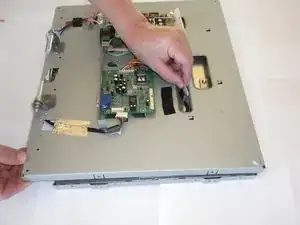

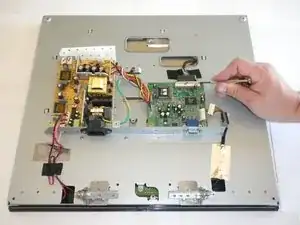

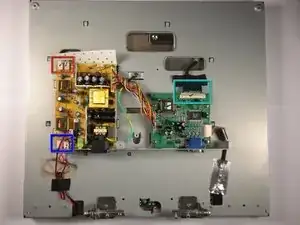

Отключите два разъёма в верхнем левом углу платы питания.

Отключите два разъёма в самом низу платы питания (розовый провод).

Отключите многоконтактный разъём в верхней части материнской платы.

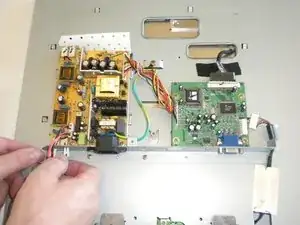

Для помощи при снятии разъёмов можно использовать маленькую плоскую отвертку или пинцет.

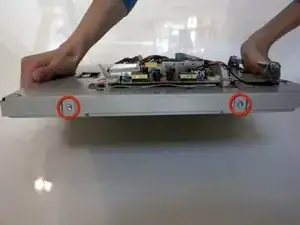

Используйте отвертку #2 Phillips, чтобы выкрутить по два винта 4,5 мм с каждой стороны задней панели.

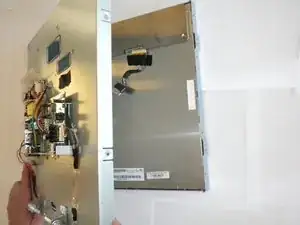

Аккуратно протяните разъёмы через соответствующие отверстия.

Поднимите заднюю панель, чтобы открыть заднюю крышку LCD.

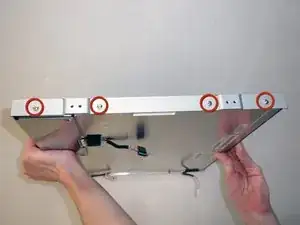

Используйте отвертку #2 Phillips, чтобы удалить по четыре винта 6 мм в кронштейнах с каждой стороны задней крышки.

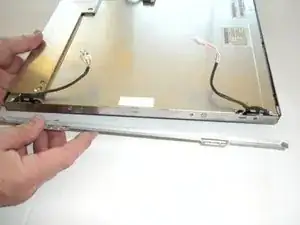

Снимите декоративные рамки с задней крышки LCD (рамки должны легко отвалиться после удаления винтов).

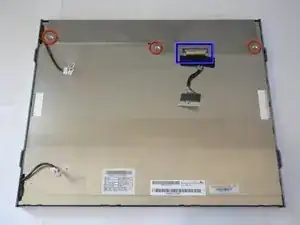

Используйте отвертку #0 Phillips, чтобы удалить три винта 4,5 мм, расположенные на задней крышке LCD.

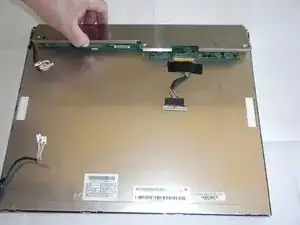

Поднимите внутреннюю панель и снимите её.

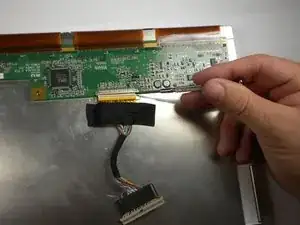

Отключите многоконтактный разъём на задней крышке LCD, крепко потянув его вниз.

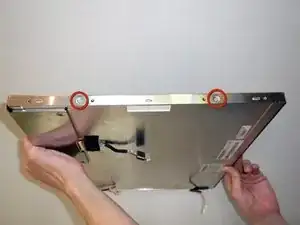

Используйте отвертку #0 Phillips, чтобы удалить по два винта 6 мм с каждой стороны крышки LCD.

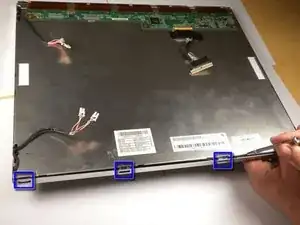

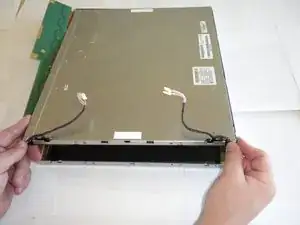

Крышка удерживается защёлками. Возможно, потребуется приложить небольшое усилие, чтобы поддеть их.

Маленькая плоская отвертка может быть использована для поддевания крышки LCD.

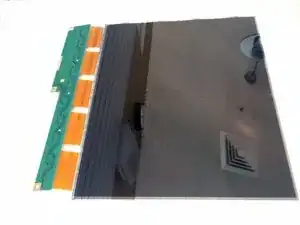

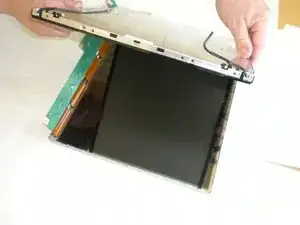

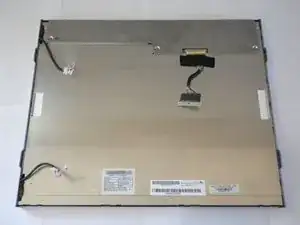

Поднимите заднюю крышку LCD, чтобы открыть экран под ней.
