Замена датчика контроля бумаги в HP Deskjet 1000 J110a
Если принтер не подаёт бумагу без видимых причин, датчик контроля бумаги может не обнаруживать её. Датчик контроля бумаги припаян к небольшой печатной плате. Будьте осторожны при обращении с электронными схемами, чтобы не повредить их и не навредить себе. Это руководство проведёт вас через процесс замены датчика контроля бумаги.
Шаг 1
Снимите два винта 13 мм, расположенных на задней части принтера, используя отвёртку с насадкой T10 Torx (звездообразная).
Шаг 2
Спереди принтера откройте лоток, откуда выходит бумага, и снимите два винта 13 мм, расположенных под верхней частью принтера.
Шаг 3
С лицевой стороны принтера поднимите и оттяните левую часть панели (как при обратном открывании книги), пока она не отщелкнется от защёлки на правой стороне панели.
Шаг 4

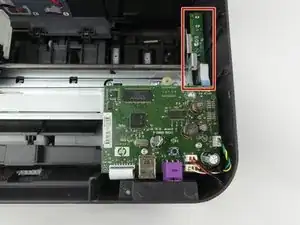

Найдите датчик контроля бумаги.
При обращённой к вам задней части принтера датчик находится справа и перед основной печатной платой. Датчик контроля бумаги также будет прикреплён к небольшой печатной плате. Вы будете заменять эту печатную плату.

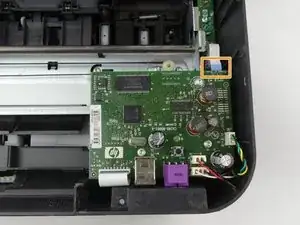

Найдите и отключите разъём, который соединяет плату датчика с основной печатной платой.

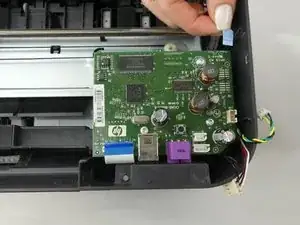

Используйте пинцет, если отключить вручную слишком трудно.
Шаг 5

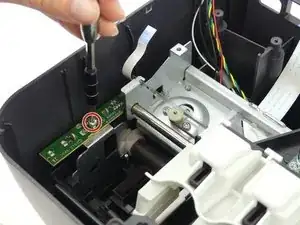

Найдите и удалите винт 8 мм с помощью отвёртки и насадки T10 Torx, затем снимите плату датчика контроля бумаги.
На этом изображении основная печатная плата снята. Снимать основную плату не обязательно, если не заменяется другой компонент вместе с датчиком контроля бумаги.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
