Замена антеннного массива OnHub

Перед началом разборки убедитесь, что устройство отключено от сети.

Держа основание крепко ладонью одной руки, снимите кожух, повернув его против часовой стрелки до щелчка. После отсоединения потяните вверх.

Подведите пластиковый инструмент для вскрытия под решётку динамика, чуть выше светового кольца.

Проведите инструментом по канавке, прикладывая вверх направленную силу, чтобы отжать четыре защёлки, удерживающие решётку на месте.

Используя металлическую лопатку, аккуратно снимите антенну датчика загруженности, отщёлкнув два фиксатора.

К антенне подключён тонкий провод — он легко ломается при неосторожном обращении.

Снимите проводное соединение с антенны, распаяв его.

Для помощи по паянию и выпаиванию посмотрите Руководство iFixit по пайке

Необходимо снять пластиковую крышку, расположенную прямо над динамиком.

Подденьте крышку пластиковым инструментом для вскрытия и приложите давление вверх.

Вы снимаете четыре защёлки. При отсоединении эти защёлки издадут щелкающий звук.

Хотя щелчки нормальны, будьте осторожны, чтобы не сломать защёлки.

После снятия крышки будут видны четыре винта и корпус динамика.

Выкрутите четыре винта длиной 12 мм крестовой отверткой #1.

Это освободит корпус динамика и антенный массив от корпуса устройства.

Снизу OnHub находятся два винта, удерживающие корпус на основании.

Чтобы добраться до этих винтов, нужно снять резиновую накладку, приклеенную к основанию.

Подденьте край накладки металлической лопаткой. Отожмите накладку от основания, удаляя клей.

Когда накладка будет достаточно приподнята, чтобы её схватить, отклейте её полностью, чтобы открыть винты.

Резиновая накладка тонкая и хрупкая; будьте осторожны, чтобы не порвать её при снятии.

Снимите два винта длиной 12 мм под основанием OnHub крестовой отверткой #1.

После удаления двух винтов с основания приступайте к разделению корпуса.

Допустимо, если сломается пара защёлок. Корпус всё равно будет держаться оставшимися защёлками.

Подденьте лопаткой между двумя половинами корпуса и, начиная с верхней части, разъединяйте защёлки.

Всего имеется три защёлки крючкового типа.

После отсоединения защёлок сдвиньте две половины корпуса в стороны и снимите корпус.

Под динамиком находится переплетённый чёрный и белый провод.

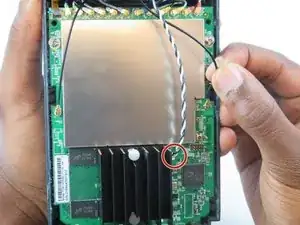

Отключите провод от его разъёма на материнской плате.

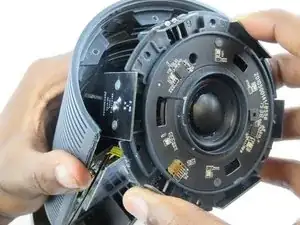

Динамик теперь должен легко сняться: крепко держите устройство OnHub и потяните.

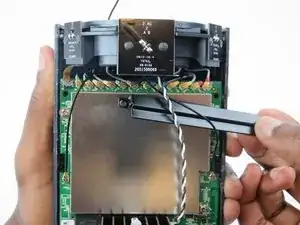

Есть чёрная горизонтальная перекладина, закрывающая 12 проводных соединений.

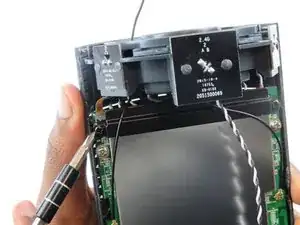

Снимите перекладину, удерживаемую двумя винтами.

Запомните положение и цвет каждого провода, чтобы позже было проще подключить обратно.

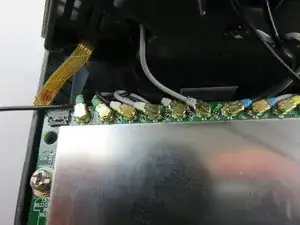

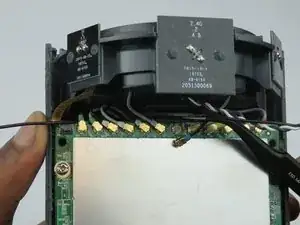

Пинцетом аккуратно отключите каждое из 12 проводных соединений, присоединённых к верхней части материнской платы.

Будьте осторожны при снятии золотых контактов — они легко гнутся.

Точки соединения можно вернуть на место, если они не сильно повреждены.

Осторожно вытяните липкую плоскую ленту с проводом, расположенную крайним слева, она держится клеем.
