Замена внешнего корпуса OnHub

Перед началом разборки обязательно отключите устройство от сети.

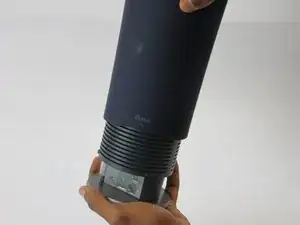

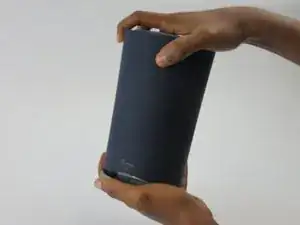

Удерживая основание одной рукой за основу, снимите кожух (крышку), повернув его против часовой стрелки до щелчка. После отсоединения потяните вверх.

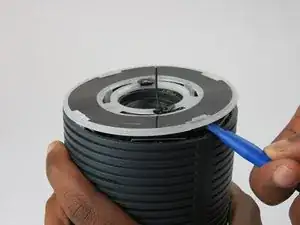

Поместите пластиковую вскрывающую инструмент под решётку динамика и чуть выше кольца индикации.

Перемещайте пластиковый инструмент по пазу, прилагая усилие вверх, чтобы освободить 4 защёлки, удерживающие решётку.

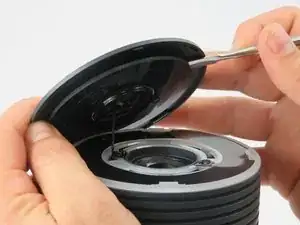

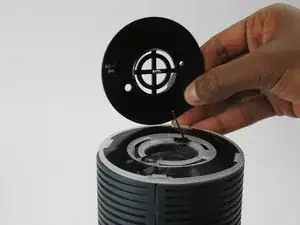

Аккуратно снимите антенну датчика загруженности с помощью металлической лопатки, отсоединив два фиксатора.

К антенне подключён хрупкий провод, который можно легко повредить, если не быть осторожным.

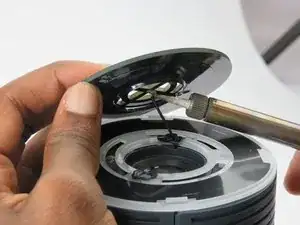

Отпаяйте проводное соединение антенны.

По вопросам пайки и демонтажа припоя обратитесь к руководству по пайке iFixit

Необходимо снять пластиковую крышку, расположенную прямо над динамиком.

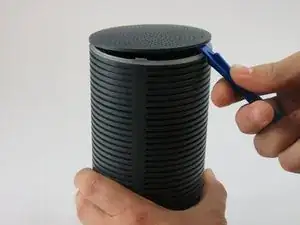

Подденьте крышку пластиковым инструментом и приложите усилие вверх.

Отсоединяются четыре защёлки. При разъединении они издают характерный щелчок.

Хотя щелчок — нормальное явление, будьте осторожны, чтобы не сломать защёлки.

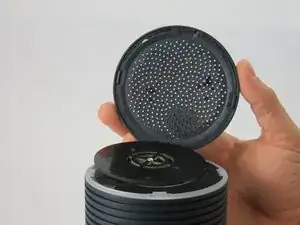

После снятия крышки станут видны четыре винта и корпус динамика.

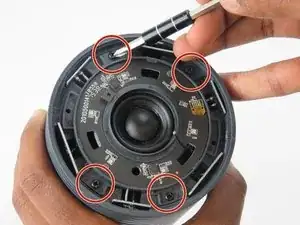

Открутите четыре винта длиной 12 мм с помощью отвёртки с крестообразным шлицем №1.

Это освобождает корпус динамика и антенную решётку от корпуса.

На нижней части OnHub находятся два винта, крепящие корпус к основанию.

Чтобы получить к ним доступ, нужно снять резиновую накладку, приклеенную к основанию.

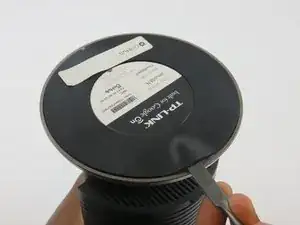

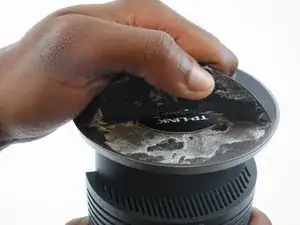

Чтобы снять накладку, вставьте металлическую лопатку под её край. Подденьте накладку от основания, разрушая клей.

Когда накладка поднимется достаточно, чтобы за неё можно было ухватиться, полностью отклейте её, открыв доступ к винтам.

Резиновая накладка тонкая и хрупкая; будьте осторожны, чтобы не порвать её при снятии.

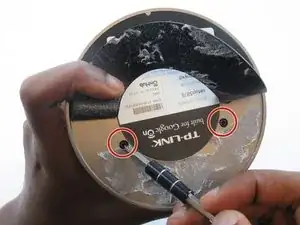

Открутите два винта длиной 12 мм, расположенные в основании OnHub, с помощью отвёртки с крестообразным шлицем №1.

После снятия двух винтов можно разъединить половинки корпуса.

Если сломается несколько защёлок, ничего страшного — корпус всё равно будет держаться на оставшихся.

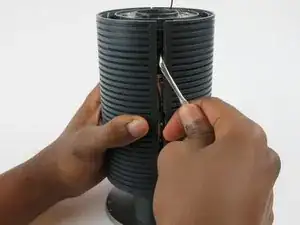

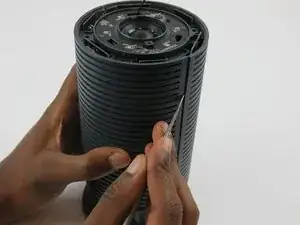

Вставьте лопатку между двумя половинками корпуса и начните разъединять защёлки, начиная сверху.

Всего имеется три защёлки крючкового типа.

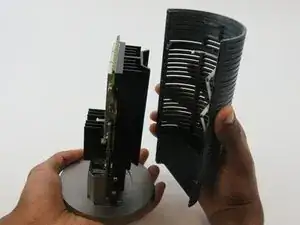

После разъединения защёлок раздвиньте две половинки корпуса и снимите корпус.
