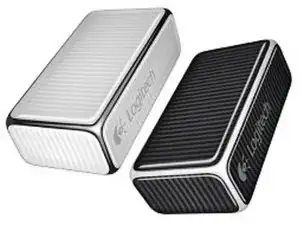

Замена батареи мыши Logitech Cube

Замена/снятие батареи мыши Logitech Cube

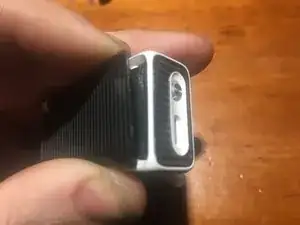

Отогните сенсорную панель от опорной пластины, оставив зазор 1 см.

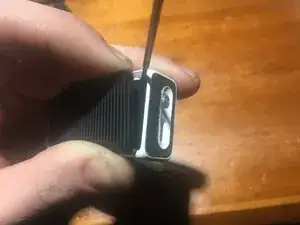

Используйте небольшой тонкий предмет, чтобы отодвинуть черный пластик от белого, чтобы освободить два зажима под опорной пластиной.

После медленного освобождения двух зажимов поднимите сенсорную панель на 2,5 см.

Сдвиньте сенсорную панель назад на 1 см.

Поднимите сенсорную панель и опорную пластину.

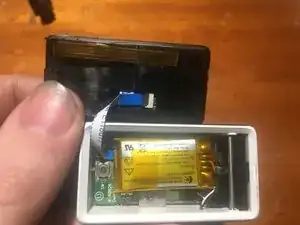

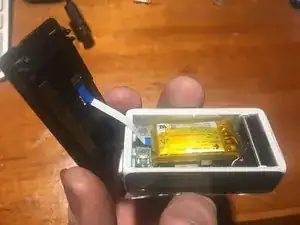

Поднимите и поверните сенсорную панель и опорную пластину. Отключите разъем сенсорной панели; другой кабель отвечает за сенсорное восприятие.

Снимите батарею, разъем батареи с платы, металлическую пластину и два винта. Выемка на пластине соответствует пазу внутри; требуется удаление под углом.

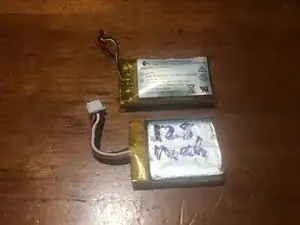

Найдите другую батарею. Оригинальная: 533-000071 3.7v 240mAh 16.002 мм x 29.972 мм x 5.334 мм. Есть возможность для разных длин и ширин, но высота должна быть около 5.334 мм. Из-за ширины моей батареи мне пришлось загнуть один из выступов на пластине и использовать только один винт.

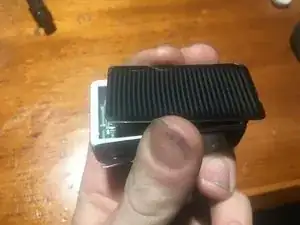

Нажмите сенсорную панель и опорную пластину вместе, слегка отклонив их друг от друга. Закрепите батарею на пластине, установите пластину/батарею в мышь. Подключите кабели батареи и сенсорной панели, поверните сенсорную панель и опорную пластину на место. Вставьте передний выступ в его паз и нажмите заднюю часть вниз, чтобы закреп
