Замена USB-кабеля на мыши Logitech M100
В данном руководстве подробно описано, как разобрать мышь Logitech M100 и заменить её USB-кабель. Данный процесс относительно универсален, поэтому может быть применён к ряду подобных мышей.
Шаг 1

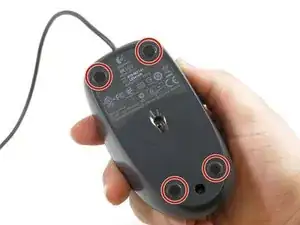

Не все варианты этой мыши требуют снятия ножек для разбора, но процесс их удаления описан для полноты.

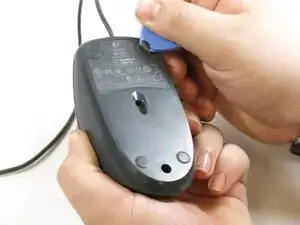

Аккуратно снимите ножки мыши с помощью лопатки.
Запомните, где находятся ножки мыши, так как вы будете приклеивать их обратно в конце руководства.
Шаг 2

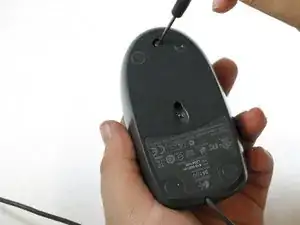

Используйте отвертку Phillips #0, чтобы удалить винты диаметром 10 мм на дне мыши.

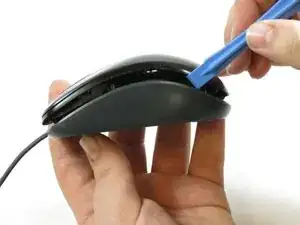

После удаления всех винтов осторожно используйте пластиковый инструмент для вскрытия, чтобы разъединить корпус мыши. На это не должно потребоваться много усилий.
Шаг 3

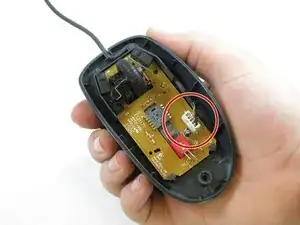

Когда мышь открыта, найдите 5-штеккерный разъем USB-кабеля, который подключён напрямую к основной плате мыши.
Обратите внимание на положение и путь, по которому идёт USB-кабель, перед удалением. Заменяемый кабель должен следовать тому же пути при вставке.

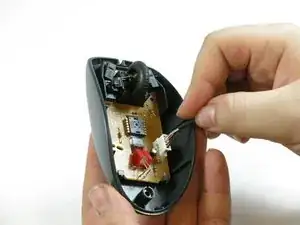

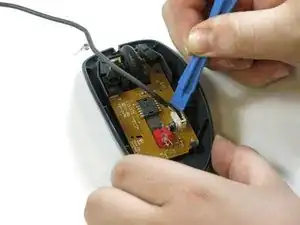

С помощью пластикового инструмента для вскрытия аккуратно извлеките 5-штеккерный разъем из основной платы.
Шаг 4

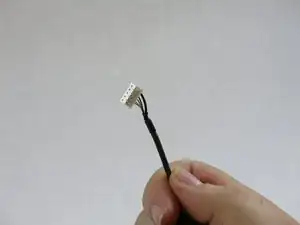

Возьмите новый USB-кабель и подключите его к основной плате.
Шаг 5

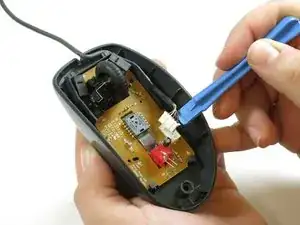

Убедитесь, что 5-штеккерный разъем полностью установлен в своём слоте на основной плате. Вы можете использовать лопатку, чтобы оказать давление на него.

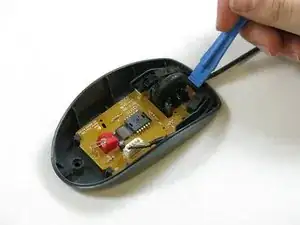

С помощью пластикового инструмента для вскрытия пропустите кабель через корпус так же, как было указано в Шаге 3.
Шаг 6
После сборки мыши не забудьте прикрепить ножки на их правильные места на дне мыши.
Заключение
Для сборки следуйте шагам в обратном порядке.
Перевод руководства с ifixit.com
