Замена энкодера колеса мыши Logitech G603.

Энкодер — это Logitech 210-001795. Возможно, цвет печатной платы в заменах отличается от того, что находится внутри G603.

Шаг 1

Снимите магнитную верхнюю крышку, батареи и беспроводной приемник (если он в данный момент находится в мыши)

Шаг 2

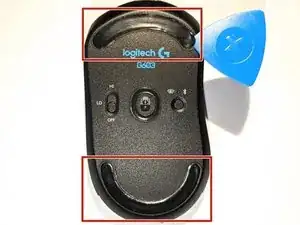

Осторожно снимите подушки, чтобы открыть 4 винта, удерживающих верхнюю и нижнюю оболочки вместе

ПРИМЕЧАНИЕ: Эти подушки можно снять достаточно осторожно, чтобы их можно было повторно использовать. Нужно снять только верхние и нижние подушки, а не ту, что вокруг сенсора

Шаг 3

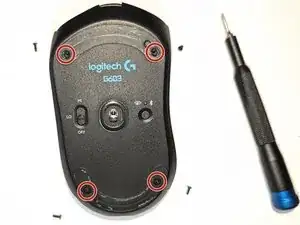

Используйте отвертку Phillips #00 для снятия четырех нижних винтов

Шаг 4

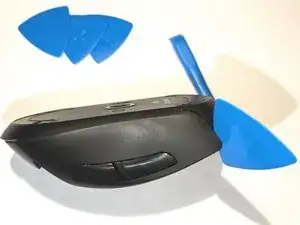

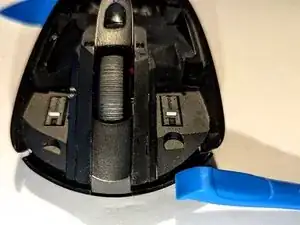

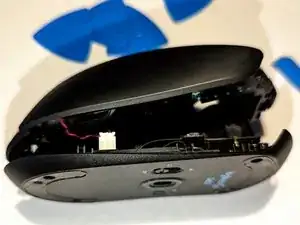

Начните сверху, над левым и правым кликами, и медленно двигайтесь по оболочкам, пока они не разъединятся

Будьте осторожны, чтобы не повредить разъем питания или шлейф, идущий от плат верхней оболочки/батареи к плате нижней оболочки

Шаг 5

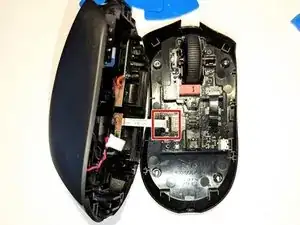

Начните с красного и черного кабеля питания и аккуратно вытащите его

После удаления кабеля питания вы сможете раскрыть две половинки и отключить белый шлейф

Шаг 6

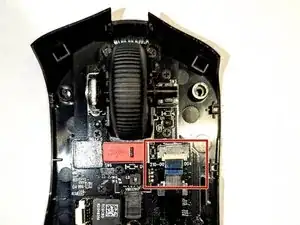

Аккуратно вытащите черный шлейф, соединяющий плату энкодера с основной платой

Шаг 7

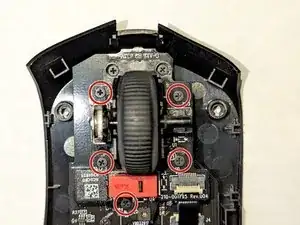

Удалите винты Phillips #00, удерживающие плату энкодера на месте

Шаг 8

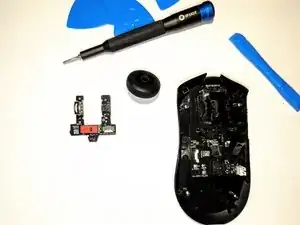

Удалите плату энкодера из нижней оболочки

Аккуратно снимите колесо со старой платы энкодера

ПРИМЕЧ

Перевод руководства с ifixit.com
