Замена переключателей Logitech G603

В этом руководстве показано, как заменить микропереключатели левой и правой кнопок мыши Logitech G603, чтобы устранить проблему с двойным щелчком.

Для этого ремонта требуется пайка, поэтому для неподготовленных пользователей он может быть сложным. Пожалуйста, ознакомьтесь со статьёй Как паять и выпаивать соединения для получения дополнительной информации о пайке.

Шаг 1

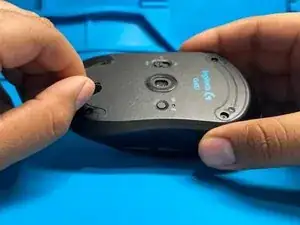

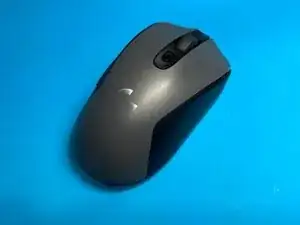

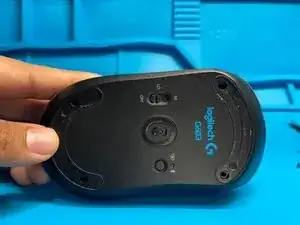

Переверните мышь на спинку.

Оторвите прокладки в верхней и нижней частях мыши, чтобы обнажить четыре винта.

Шаг 2

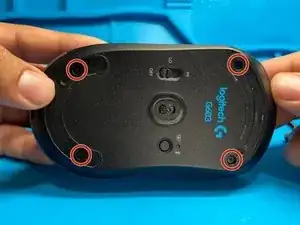

Удалите четыре винта маленькой крестовой отвёрткой и отложите их в сторону.

Снимите крышку отсека для батареи и выньте батареи.

Шаг 3

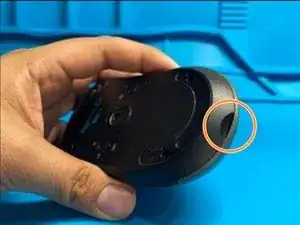

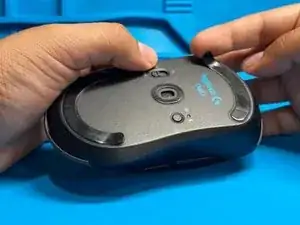

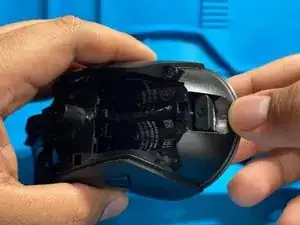

Начните с того же места, что и в предыдущем шаге, и аккуратно подденьте основание от корпуса мыши большим пальцем.

Шаг 4

Теперь, когда мы отслоили нижнюю половину, нужно перейти к передней части мыши.

Будут два зазора, фиксирующие основание к корпусу мыши.

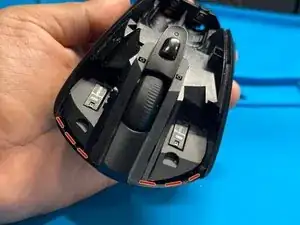

Используя лопатку, аккуратно подденьте вдоль пунктирной красной линии, отмеченной на первой фотографии, пока корпус и основание не разойдутся.

Как только основание и корпус разойдутся, будьте осторожны и не тяните их слишком далеко — они всё ещё соединены кабелем питания и ленточным кабелем.

Шаг 5

Используйте эту фотографию как ориентир того, что можно ожидать при открытии мыши.

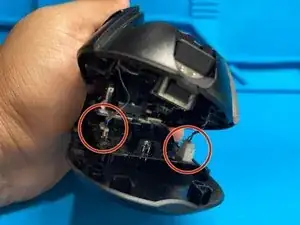

Перед полным разделением корпуса и основания необходимо отключить два кабеля.

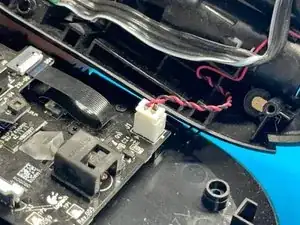

На этой фотографии слева — ленточный кабель для входов, справа — кабель питания.

Шаг 6

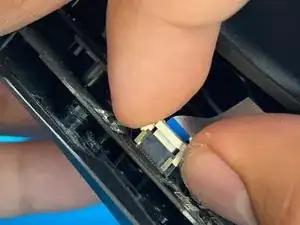

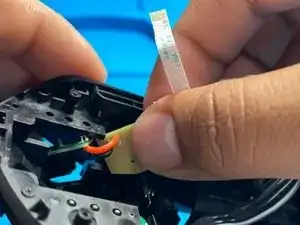

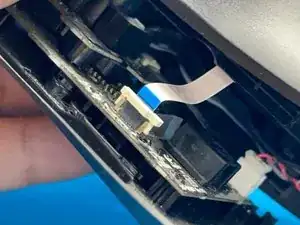

Чтобы извлечь ленточный кабель, зажмите защёлку большим и указательным пальцами и поднимите её вверх.

После освобождения защёлки вытяните кабель из его разъёма.

Шаг 7

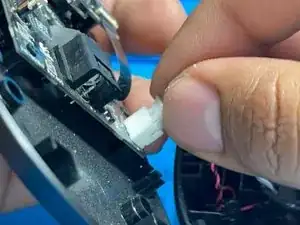

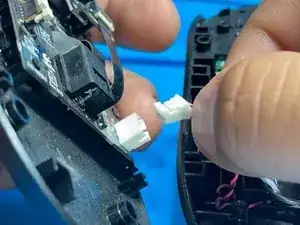

Чтобы извлечь кабель питания, медленно и аккуратно покачивайте кабель, вытягивая его из гнезда пальцами, лопаткой или плоской отвёрткой.

Не торопитесь: соединение тугое, и есть риск случайно вытащить разъём вместе с кабелем.

Шаг 8

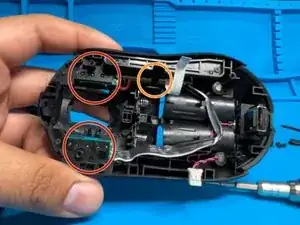

Используйте эту фотографию как ориентир того, как выглядит внутренняя часть корпуса после отсоединения кабеля питания и ленточного кабеля.

Здесь вы сможете увидеть нижнее расположение переключателей, которые нужно заменить.

Здесь вы также увидите место следующего шага — отсоединить плату боковых кнопок.

Шаг 9

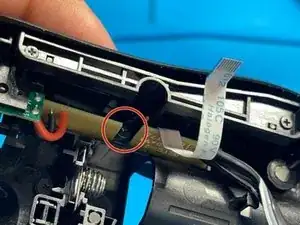

Поскольку плата переключателей мыши соединена с платой боковых кнопок, нам нужно снять защитную шайбу винта, которая фиксирует её в корпусе.

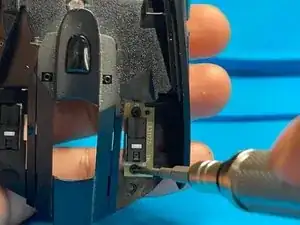

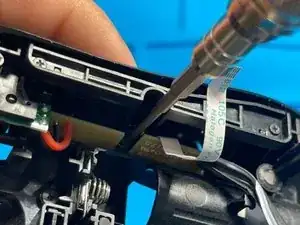

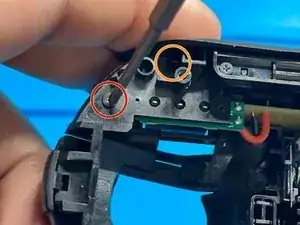

Найдите винт, отмеченный на первой фотографии. Удалите его крестовой отвёрткой, поворачивая против часовой стрелки.

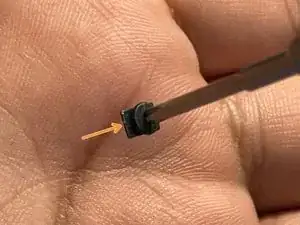

Не потеряйте шайбу под головкой винта — она удерживает плату, не давая ей вывалиться из места.

Шаг 10

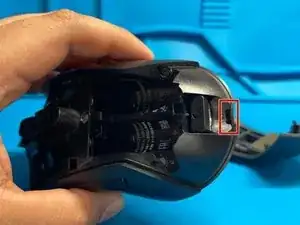

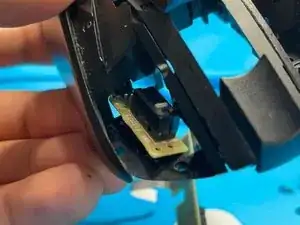

Переключатель скрыт под крышкой, чтобы предотвратить попадание мусора или смещение. Этот шаг снимает эту крышку.

Крышка закреплена защёлкой и винтом.

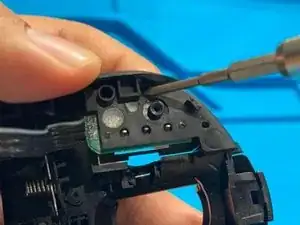

Используйте отвёртку, чтобы выкрутить винт, поворачивая против часовой стрелки.

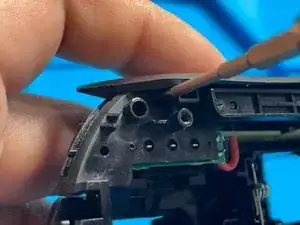

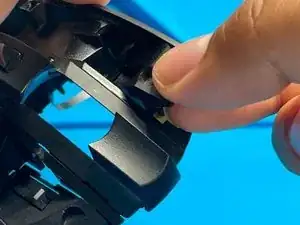

С помощью плоской отвёртки нажмите защёлку вверх в отверстие, из которого она выступает, пока крышка не ослабнет.

Не забывайте разделять и группировать винты для удобства при обратной сборке.

Шаг 11

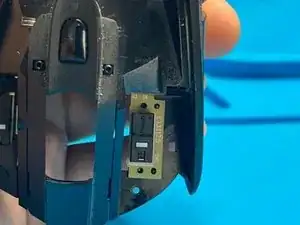

Большим и указательным пальцами аккуратно отодвиньте крышку, чтобы открыть доступ к переключателю.

Шаг 12

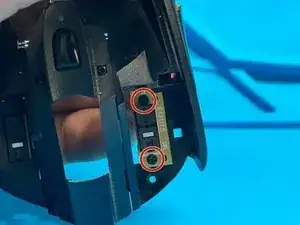

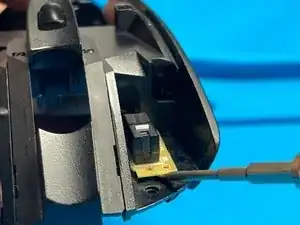

Плата переключателя закреплена двумя винтами. Используя крестовую отвёртку, выкрутите оба винта, поворачивая против часовой стрелки.

Шаг 13

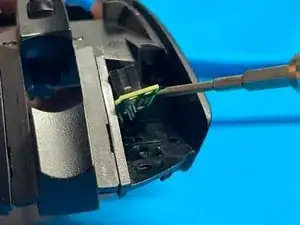

С помощью лопатки или плоской отвёртки приподнимите плату из её гнезда.

Шаг 14

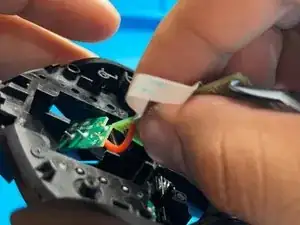

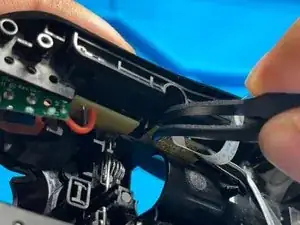

Напомним: плата переключателя мыши удерживается платой боковых кнопок. Теперь, когда боковую плату отвинтили, используйте пинцет, чтобы извлечь её из гнезда.

Когда появится достаточно места, захватите плату большим и указательным пальцами и вытащите её.

Шаг 15

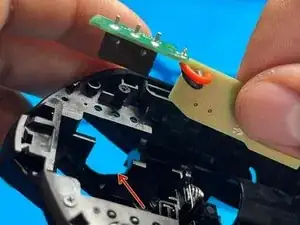

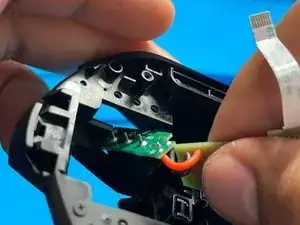

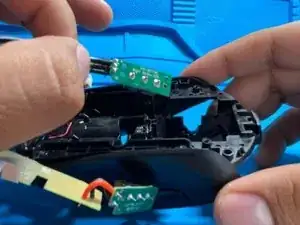

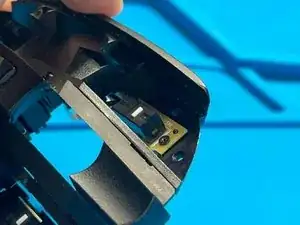

Держа боковую плату в руке, поверните плату, пока не освободится достаточно места, чтобы плата переключателя могла выйти через зазор, показанный на последней фотографии.

Шаг 16

Теперь, когда первый переключатель смещён, повторите шаги 11–14, чтобы сместить второй.

Перейдите к шагу 16, чтобы извлечь переключатель мыши из его отверстия

Шаг 17

После смещения переключателей подготовьте оборудование для пайки для финальных шагов.

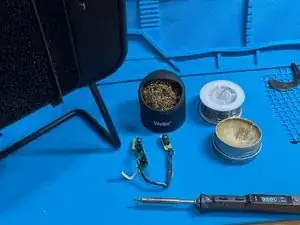

На фото показана минимальная комплектация: вытяжной вентилятор, губка для припоя, паяльник, припой и флюс.

Шаг 18

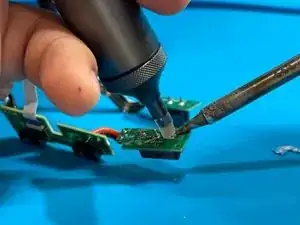

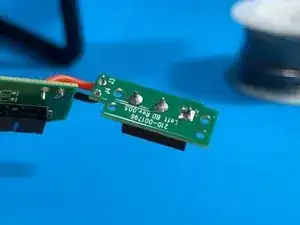

Удалите припой с контактных соединений, чтобы освободить переключатель, используя паяльный отсос.

Флюс можно использовать для равномерного распределения тепла от паяльника по паяным соединениям.

Используйте 91% и выше изопропиловый спирт для удаления остатков флюса.

Шаг 19

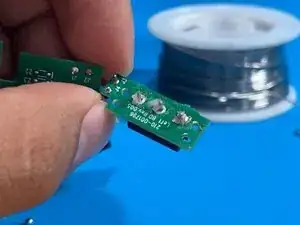

После очистки остатков паяльного флюса установите и припаивайте новый переключатель на плату. Повторите шаги 19 и 20 для другого переключателя.

Удалите все остатки флюса.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
