Разборка презентационного устройства Logitech R400

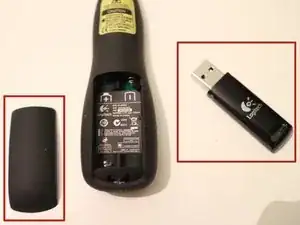

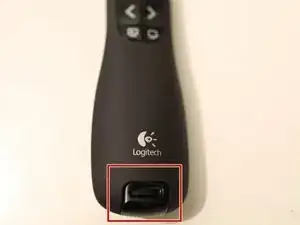

Удалите приемник USB.

Откройте отсек для батареек.

Достаньте батарейки.

Чтобы удалить наклейку, закрывающую следующие винты, я использовал маленькую плоскую отвертку и аккуратно вставил её в показанное положение. Здесь есть небольшая выемка, которая помогает вам.

Под наклейкой находятся два винта Philips (красные). Открутите их.

Согласно комментарию Симона: в желтом слоте есть язычок, который нужно нажать вниз, чтобы освободить его. Если вставить лопатку в шов между верхней и нижней частью устройства, оно должно легко открываться при нажатии вниз на зажим.

Теперь аккуратно отделите две половинки крышки, начиная с стороны отсека для батареек.

Зеленая плата содержит всю приложенческую логику, поэтому не повреждайте её.

Есть всего один винт. Открутите его.

Аккуратно выньте зеленую плату. Разъемы для батареек прикреплены здесь, не сломайте их (хотя они довольно прочные). На шаге 6 есть изображение того, как плата выглядит с другой стороны.

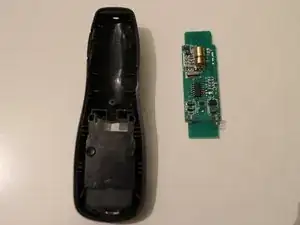

Это должно быть конечное изделие.

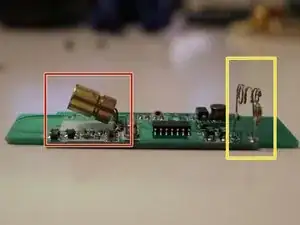

Причиной, по которой я разобрал своё устройство, стало то, что лазерный диод (красный) больше не проецировал из корпуса. Вы можете ясно видеть, что лазер находится под очень странным углом. Я не представляю, как это произошло.

Желтая метка показывает разъемы для батарей, которые нельзя сломать на шаге 4.

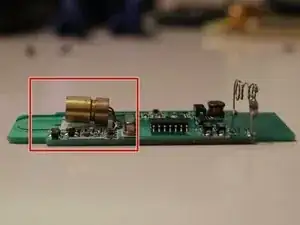

На последнем изображении вы видите «исправленный» лазерный диод. Я просто аккуратно нажал его вниз, теперь он снова работает.
