Замена батареи Logitech G502 Lightspeed

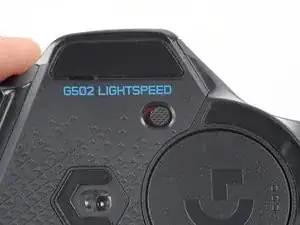

Перед началом переведите переключатель питания в положение OFF.

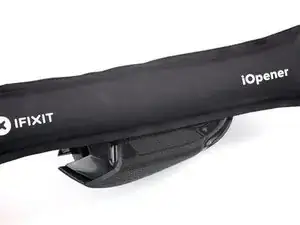

Разогрейте iOpener и приложите его к ножкам мыши на одну минуту.

Можно использовать фен или тепловую пушку. Если вы используете их, установите минимальную температуру и нагревайте 10 секунд.

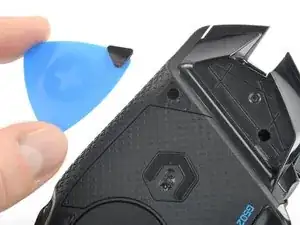

Вставьте кончик лопатки для вскрытия под переднюю ножку в зазоре её углубления.

Ножки мыши состоят из двух слоев. Убедитесь, что вы вставили лопаточку под нижний слой, чтобы полностью снять ножку.

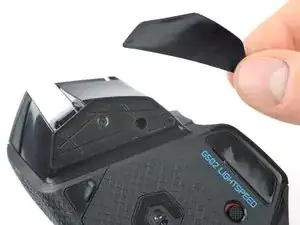

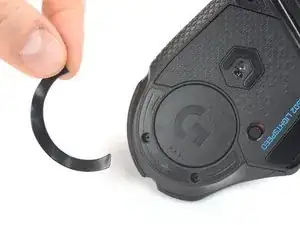

По возможности возьмите ножку пальцами и медленно потяните, чтобы полностью отлепить её.

Вставьте кончик лопатки для вскрытия под маленькую переднюю правую ножку в зазоре её углубления.

Вставьте кончик лопатки для вскрытия под заднюю ножку, начиная с зазора в её углублении.

По возможности возьмите ножку пальцами и медленно потяните, чтобы полностью отлепить её.

При установке новой ножки:

Используйте лопаточку, чтобы аккуратно соскоблить и удалить оставшиеся кусочки клея.

Протрите все остатки клея в углублениях ножек изопропиловым спиртом и микрофибровой тканью. Дайте поверхности полностью высохнуть.

Снимите ножки с подложки и плотно прижмите их на место.

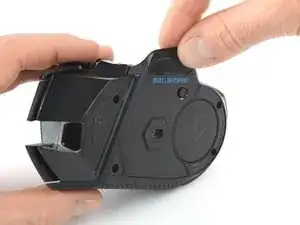

Снимите крышку отсека для грузиков, потянув нижнюю часть подставки для большого пальца прямо вниз пальцами.

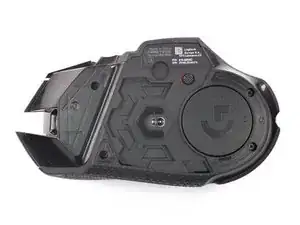

Снимите четыре винта Phillips длиной 5.4 мм на нижней стороне мыши.

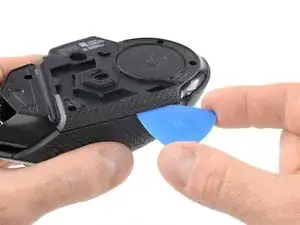

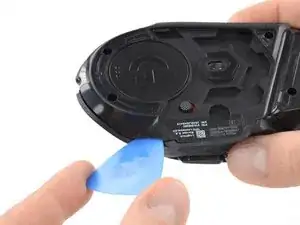

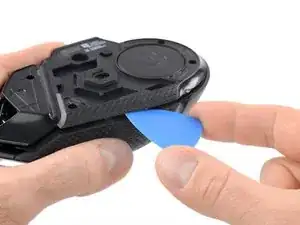

Вставьте лопатку для вскрытия между нижней пластиной и верхней оболочкой, начиная с задней части мыши.

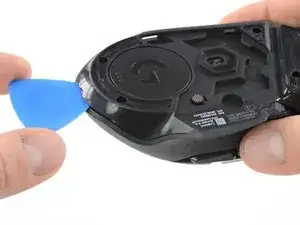

Проведите лопаткой вдоль зазора между двумя половинами в направлении внешнего борта мыши.

Поверните лопаточку, чтобы освободить защёлки, удерживающие обе половины вместе.

Для этого может потребоваться больше усилий, чем ожидалось.

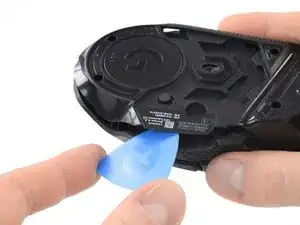

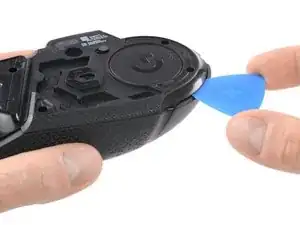

Снова вставьте кончик лопатки для вскрытия между нижней пластиной и верхней оболочкой, начиная с задней части.

Проведите лопаткой вдоль зазора между двумя половинами в направлении подставки для большого пальца.

Следуйте кривой геометрии, чтобы лопатка оставалась в зазоре.

Поверните лопаточку, чтобы отщёлкнуть оставшиеся защёлки.

Это также может потребовать больше усилий, чем ожидалось.

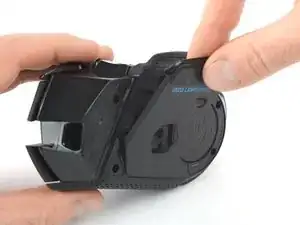

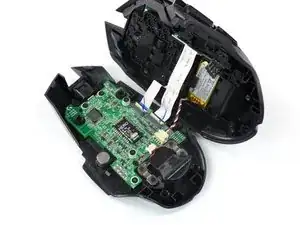

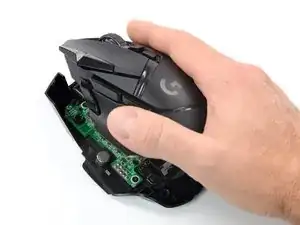

Переверните мышь на (снятых) ножках и откиньте верхнюю оболочку в сторону правой стороны.

Не снимайте верхнюю оболочку полностью. Она всё ещё соединена с нижней пластиной кабелями.

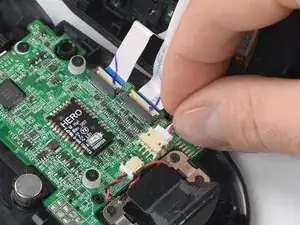

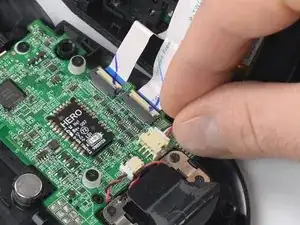

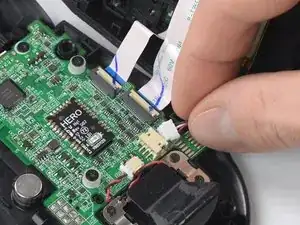

Удерживая кабель батареи близко к разъёму, аккуратно "вытяните" его, тянув параллельно материнской плате и покачивая соединительную часть из стороны в сторону.

Хватайтесь за кабель как можно ближе к колодке, чтобы избежать повреждения разъёма.

Вы также можете использовать пару изогнутых пинцетов, чтобы захватить головку разъёма и вытащить её прямо из гнезда.

Если возникают трудности, вставьте кончики пинцетов в маленькие прямоугольные отверстия на верхней части гнезда и выдавите разъём наружу.

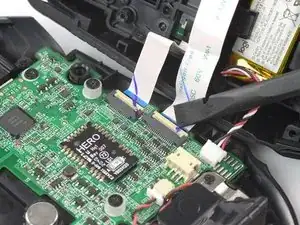

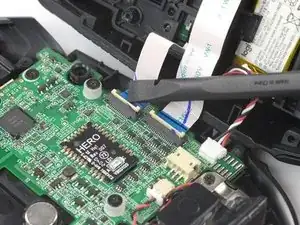

Используйте лопаточку или ноготь, чтобы приподнять маленькую шарнирную фиксирующую планку обоих ZIF-разъёмов и отсоединить межсоединительные кабели.

Если кабели не выскочат сами, используйте пальцы, чтобы поднять их из гнёзд.

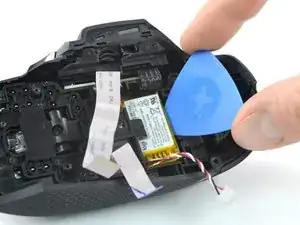

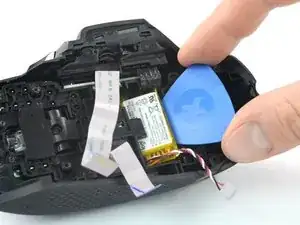

Вставьте кончик лопатки для вскрытия между батареей и её пластиковой корзиной.

Используйте лопаточку, чтобы слегка приподнять батарею и ослабить клей под ней.

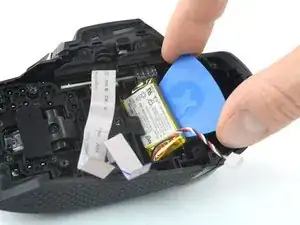

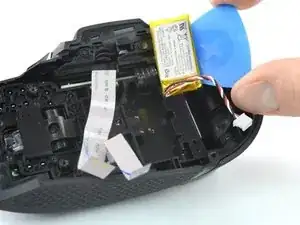

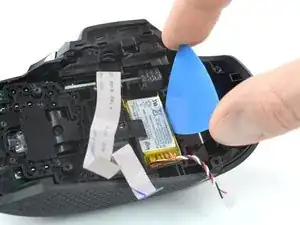

Засуньте медиатор для вскрытия полностью под аккумулятор.

Клейкая лента аккумулятора теперь в основном останется на медиаторе для вскрытия.

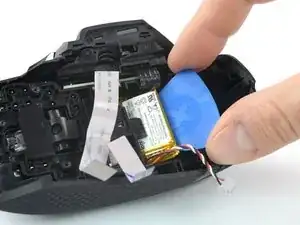

Медленно тяните медиатор к задней части мыши, чтобы сдвинуть аккумулятор из-под пластикового фиксирующего язычка и вынуть его из гнезда.
