Замена переключателей Logitech G502 Lightspeed

Сначала снимите магнитную крышку и снимите 3 заводских скейта. Их можно повторно использовать, если аккуратно их оторвать. Скейты Logitech состоят из тефлоновой поверхности и второго слоя клейкой пористой основы. Убедитесь, что вы сняли оба слоя, всё ещё приклеенные друг к другу.

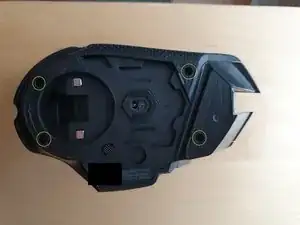

Отверните 4 винта.

Начните с задней части и просто отщелкните всю крышку. Не бойтесь применить небольшую силу. Используйте инструмент для отщелкивания или просто три пальца и ногти, зацепив за зазор и потянув.

Отсоедините оба плоских кабеля и разъём батареи.

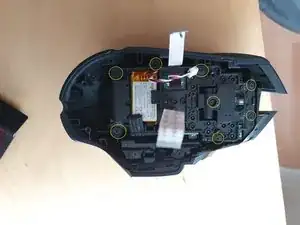

Отвинтите эти 8 винтов.

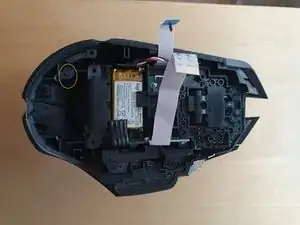

Далее снимите этот винт (он глубоко скрыт, вам понадобится тонкая отвёртка, чтобы добраться до него).

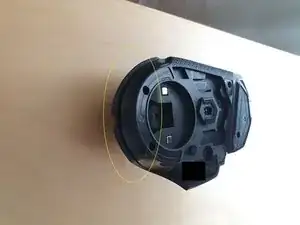

И этот. Это позволит снять верхнюю крышку светодиода.

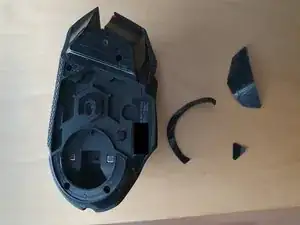

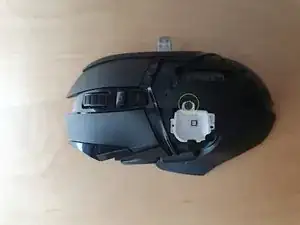

Снимите крышку светодиода и отвинтите этот винт, чтобы снять кожух светодиода.

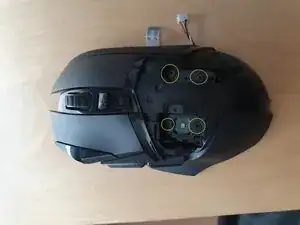

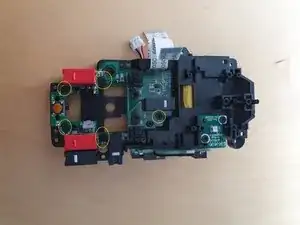

Отвинтите эти 4 винта, которые крепят 2 основные кнопки к остальной части модуля. Правая кнопка выпадет, а левая останется на месте — отложите правую кнопку в сторону, левую можно оставить свисающей. После снятия этих 4 винтов аккуратно выньте весь внутренний модуль.

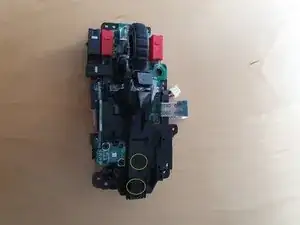

Отвинтите эти 2 винта и снимите 2 верхние части кнопок.

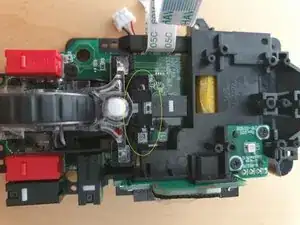

Выдавите этот пластиковый штифт, который удерживает модуль колёсика прокрутки. Рекомендуется с одной стороны поддеть штифт острым предметом, а с другой подтянуть ногтями одновременно. Потребуется некоторый усилие. После извлечения можно поднять модуль колёсика с печатной платы.

При подъёме модуля колёсика не потеряйте 2 пружины!

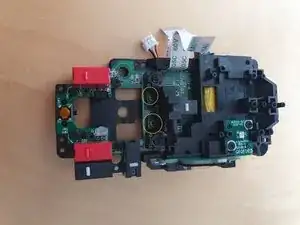

Отвинтите эти 2 винта и снимите держатель колёсика.

Отвинтите эти 5 винтов.

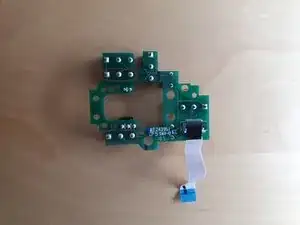

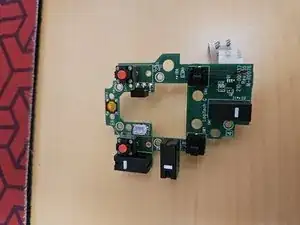

Отпаивайте Omron и замените их на переключатели по вашему выбору.

Соберите всё обратно.
