Разборка Logitech G502 Hero

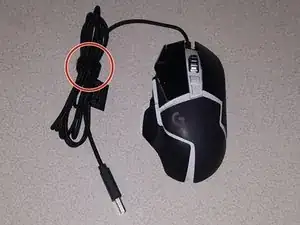

Чтобы не мешал, оберните USB‑кабель встроенным нейлоновым фиксатором на липучке.

Если фиксатор на липучке повреждён или отсутствует, обычная проволочная стяжка подойдёт так же хорошо.

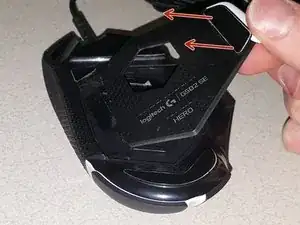

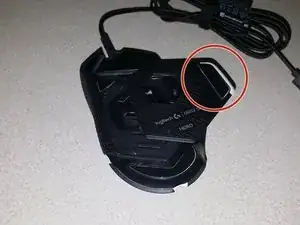

Снимите крышку грузов с нижней части мыши, приподняв её за ножку мыши.

При желании можно вынуть балансировочные грузики, но это не обязательно для разборки.

Используя тепловую пушку (установленную на низкий режим), прогрейте три ножки мыши по несколько секунд каждая.

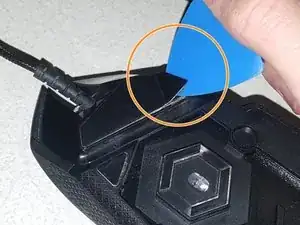

Сдвиньте медиатор для вскрытия под ножки мыши и под клей под ними.

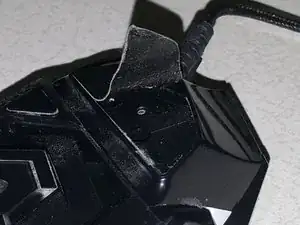

Если выполнено правильно, вы сможете оторвать ножки вместе с прикреплённым слоем клея.

Если клей не отрывается вместе с ножками, его можно соскрести лопаткой.

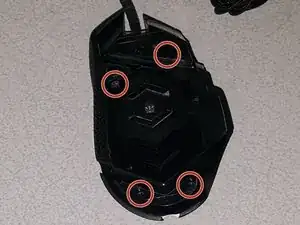

Отверните четыре винта Phillips, удерживающие две половины корпуса мыши вместе.

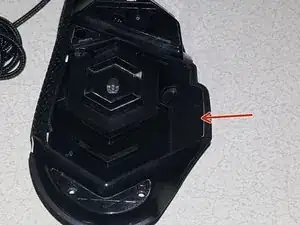

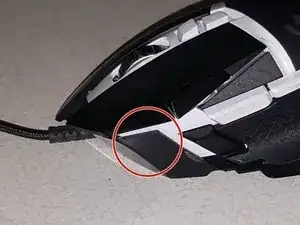

Вставьте плоский конец пластиковой лопатки в обозначенную область между верхней и нижней половинами корпуса.

Две половины корпуса почти полностью разойдутся при приложении очень небольшого усилия.

Не пытайтесь пока разъединять половины полностью.

Вставьте плоский конец пластиковой лопатки между верхней и нижней половинами слева от мыши, рядом с левой кнопкой.

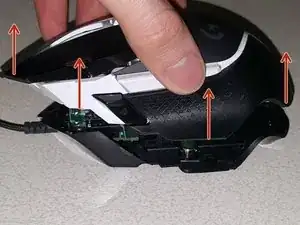

Верхняя и нижняя половины полностью разойдутся, что позволит снять верхнюю крышку.

Действуйте осторожно, чтобы не сломать пластиковые защёлки, удерживающие половины вместе.

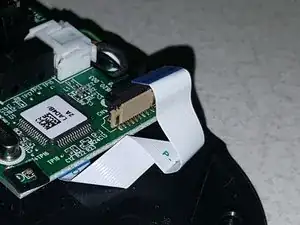

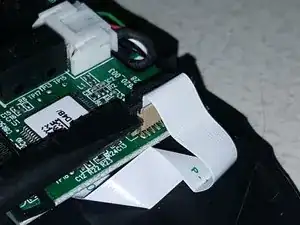

С помощью плоского конца пластиковой лопатки аккуратно приподнимите обе стороны фиксатора, который удерживает ленточный кабель.

После освобождения фиксатора ленточный кабель легко извлекается из разъёма.

Не прикладывайте чрезмерную силу при освобождении фиксатора, иначе разъём может быть повреждён.

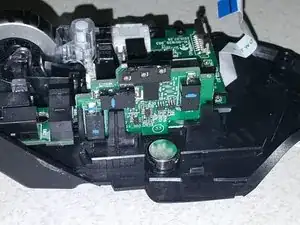

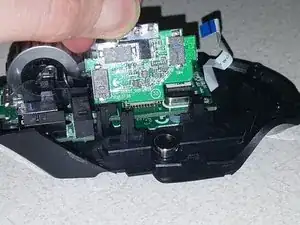

Снимите боковую плату, вытащив её прямо наружу, чтобы получить доступ к разъёму ленточного кабеля.

Используя ту же технику, что и с разъёмом ленточного кабеля датчика Hero, разожмите фикcатор кабеля.

Снимите ленточный кабель вместе с боковой платой.

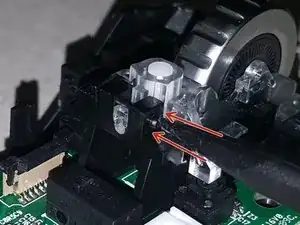

Сборка колёсика прокрутки удерживается фиксирующей штангой, которую нужно удалить.

Используя острый конец пластиковой лопатки, выдавите фиксирующую штангу с правой стороны.

После этого вы сможете вынуть фиксирующую штангу.

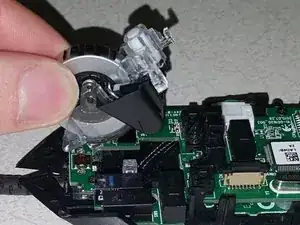

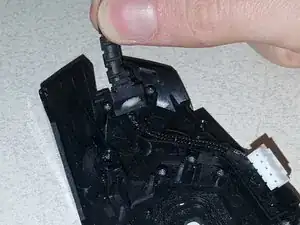

Снимите сборку колёсика прокрутки с мыши.

В механизме колёсика есть две маленькие пружины для кликов прокрутки; они очень малы и легко теряются.

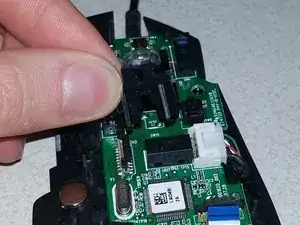

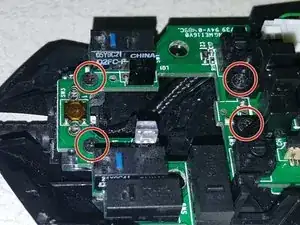

Отверните четыре винта Phillips возле передней части мыши.

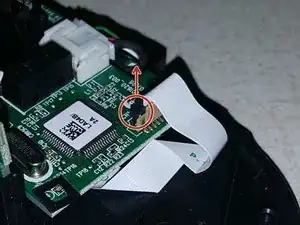

Отверните винт Phillips возле разъёма ленточного кабеля датчика Hero.

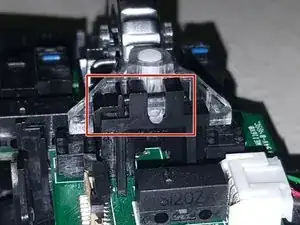

Теперь можно снять киль для сборки колёсика прокрутки.

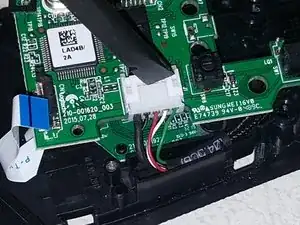

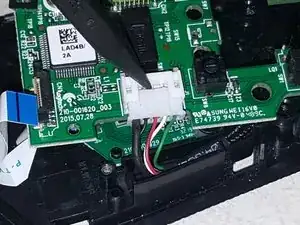

Плоским концом пластиковой лопатки отключите разъём USB‑кабеля от основной платы, выталкивая наружу штекерную часть разъёма.

Когда образуется небольшой зазор, можно использовать острый конец лопатки, чтобы выдавить разъём полностью.

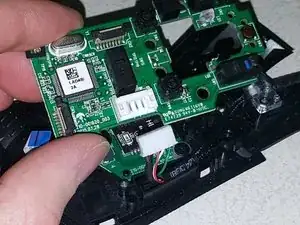

Снимите основную плату с нижней части корпуса мыши.

После снятия основной платы становится видна плата датчика Hero.

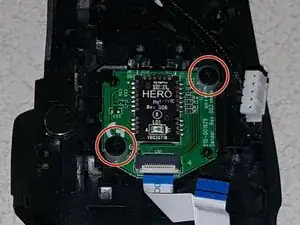

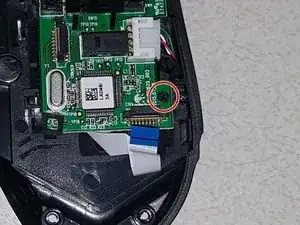

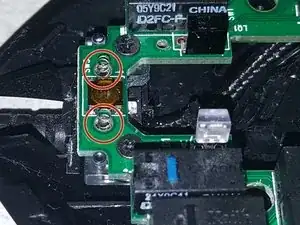

Отверните два винта Phillips, удерживающие плату датчика Hero.

Пинцетом аккуратно снимите две нейлоновые втулки с направляющих штырей.

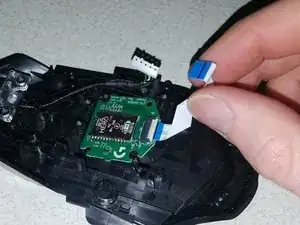

Снимите плату датчика Hero.

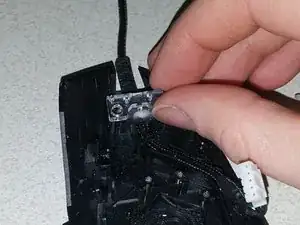

Начните со снятия прозрачного пластикового элемента сверху точечного зажима кабеля.

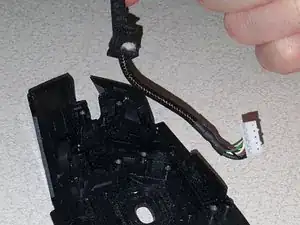

После снятия прозрачной пластиковой детали кабель можно вынуть из точечного зажима и из нижней части корпуса.

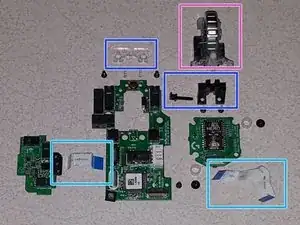

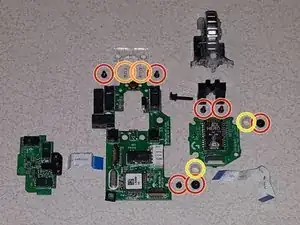

Все внутренние компоненты для ориентира

Винты Phillips

Пружины колёсика прокрутки

Нейлоновые втулки датчика Hero

Ленточные кабели для боковой платы и платы датчика Hero

Сборка колёсика прокрутки

Кили и фиксирующая штанга для колёсика прокрутки
