Замена антенны Novatel MiFi 2200
Проблемы со связью в этом устройстве могут возникать из-за неисправной или сломанной антенны. Вы можете связаться с вашим провайдером или найти новый компонент в интернете для замены. В данном руководстве описаны шаги по замене антенны.
Шаг 1

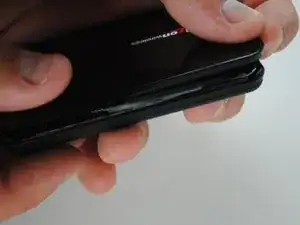

Снимите заднюю крышку, нажав на неё и потянув в сторону от устройства.
Шаг 2

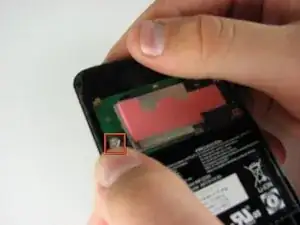

Поместите палец на заднюю часть аккумулятора, расположенную около края устройства.
Нажмите пальцем на аккумулятор и поднимите его, чтобы извлечь из устройства.
Шаг 3

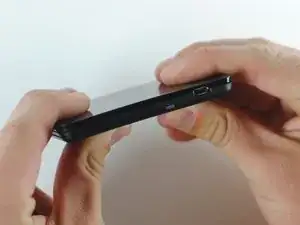

Используя металлическую лопатку, аккуратно раскройте корпус вдоль стыка между передней и задней крышками.
Может потребоваться значительное усилие, поэтому действуйте с осторожностью.
Может показаться, что Вы повредите устройство, однако Вы просто разрушаете клеевое уплотнение, удерживающее корпус закрытым.
Шаг 4

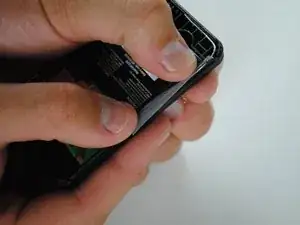

После полного разделения шва откройте корпус вручную.
Шаг 5

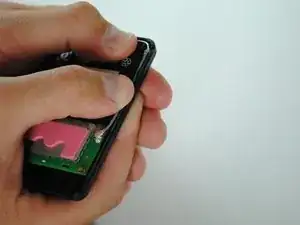

Чтобы отключить антенну, потяните за её разъём на печатной плате, пока он не отсоединится.
Шаг 6
Аккуратно извлеките антенну вдоль края устройства.
Антенна приклеена, поэтому может не отсоединяться легко.
Шаг 7
Подключите новую антенну к печатной плате в том же месте, как описано на шаге 3.
Шаг 8
Уложите антенну вдоль края по клеевому слою.
Антенну можно установить обратно в несколько небольших углублений по пазу, в которых она находилась первоначально.
Шаг 9
Наклейте двухстороннюю клейкую ленту на верхнюю и нижнюю внутренние половины корпуса вдоль шва, который был вскрыт ранее.
Защёлкните обе половины корпуса вдоль линии клея, вернув устройство в исходное состояние.
Завершение
После установки новой антенны устройство должно передавать сигнал должным образом. Учтите, что Вам понадобится клейкая лента, чтобы надёжно зафиксировать корпус.
