Замена мотора принтера Brother PT-110
Мотор принтера расположен за клавиатурой, примерно по центру устройства. Чтобы добраться до него, необходимо защёлкнуть заднюю панель и извлечь картридж принтера. Среднюю панель нужно открутить, и мотор должен стать виден.
Шаг 1
Нажмите на боковую часть крышки и снимите её.
Шаг 2
Извлеките батареи.
Шаг 3
Отверните два винта Phillips #1 длиной 9 мм сверху и снизу.
Итого: 2 x Винта
Шаг 4
Сначала: чтобы отделить верхнюю крышку от корпуса, вставьте лопатку между двумя половинками.
Осторожно поверните лопатку, пока половинки не начнут расходиться. Делайте это в нескольких местах по периметру крышки, чтобы распределить усилие.
НЕ ТЯНИТЕ ПОЛОВИНКИ СИЛЬНО. Внутри есть провода, которые нужно отсоединить, прежде чем половинки можно будет полностью разъединить.
Шаг 5
Аккуратно раздвиньте две крышки, следя за тем, чтобы провода не были натянуты.
Шаг 6
Аккуратно захватите ленточный кабель и верхнюю крышку, затем осторожно вытащите ленточный кабель из разъёма.
Шаг 7
Осторожно зажмите верхнюю часть разъёма.
Тяните перпендикулярно устройству, пока провод не отсоединится.
Для отсоединения проводов может потребоваться больше усилия, чем ожидается.
Шаг 8
Отвинтите три винта Phillips #1 длиной 9 мм, показанные на изображении.
Итого: 3 x Винта
Шаг 9
Снимите корпус мотора.
Шаг 10

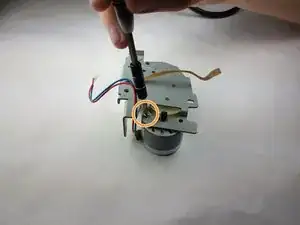

Отвинтите два винта Phillips #1 длиной 3 мм из корпуса мотора.
Итого: 2 x Винта
Шаг 11
Извлеките мотор.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
