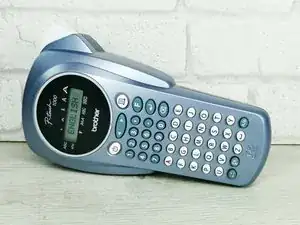

Замена медной дорожки на печатной плате клавиатуры для Brother P-touch 1000

Этот принтер этикеток работал, но вторая строка (1,2,3 и т. д.) на клавиатуре была нерабочей, что делало его практически бесполезным.

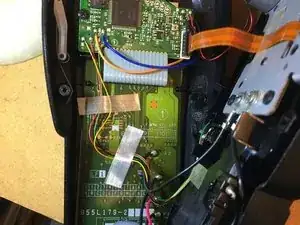

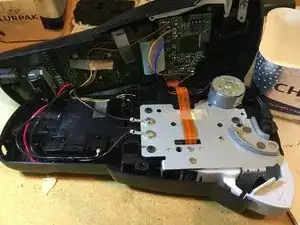

Разберите устройство настолько, чтобы получить доступ к самой большой плате. На стороне, где проводники клавиатуры касаются платы, проверьте наличие (обычно черной) коррозии на медных дорожках (тонких проводящих линиях меди на печатной плате).

Используйте мультиметр, чтобы подтвердить, что электрическая проводимость потеряна из-за коррозии (не нужно ремонтировать то, что не сломано). Удалите коррозию с помощью мелкой абразивной бумаги (например, зернистостью 1200). Также осторожно удалите некондуктивное покрытие с дорожки по обе стороны от коррозии. Если коррозия маленькая, вы можете Bridжировать ее каплей припоя. Обычно однако припой не ложится там, где вы хотите, поэтому лучше наложить тонкий медный провод (или скрученные тонкие провода) поверх зазора и припаять его (вы можете использовать набор для восстановления дорожек, если он у вас есть). Тонкие медные провода можно взять из некоторых scrap гибких кабелей.

Если электрическая проводимость восстановлена, клавиатура должна теперь полностью функционировать.

Я думаю, что коррозия была вызвана хранением принтера этикеток на лодке, и, вероятно, осталось какое-то коррозионное флюс после производства. На плате была другая локализованная коррозия, но недостаточно, чтобы вызвать проблемы.

Фотографии были сделаны во время фактического ремонта для помощи в сборке, а не в качестве руководства по ремонту. Надеюсь, они могут оказаться полезными.
