Замена сетевого порта Linksys WAP 11

Отключите кабели питания и Ethernet от устройства.

Отвинтите наружные пластиковые антенны. По одной антенне с каждой стороны устройства.

Чтобы открыть Linksys WAP11, вам понадобятся крестовая отвертка Phillips №1 и пара металлических пинцетов.

С помощью пинцета снимите две резиновые заглушки с передних ножек. Вставьте пинцет в отверстие заглушки и потяните наружу.

Это откроет доступ к двум маленьким винтам с крестообразным шлицем. Удалите их.

Храните эти два винта вместе.

Двумя руками потяните за верхнюю и нижнюю части, чтобы разъединить синюю и чёрную части корпуса.

Для этого потребуется значительное усилие.

Уплотнение расположено в месте соединения синего и чёрного пластика. Именно там нужно приложить усилие.

После снятия передней панели сдвиньте основание устройства, чтобы открыть плату и другие внутренние компоненты.

При снятии основания не повредите провода, прикреплённые к устройству.

Так выглядит устройство, когда оно полностью раскрыто.

На этом этапе также отсоедините антенные провода.

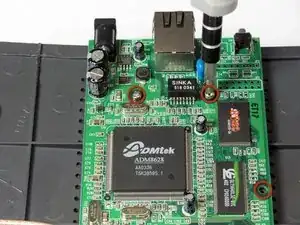

Далее снимите оставшиеся три крестообразных винта, фиксирующие плату к корпусу.

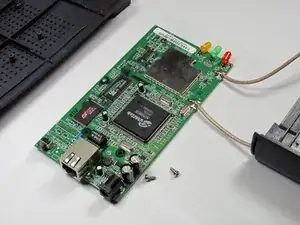

После удаления винтов плата отделится от корпуса.

Храните эти три винта вместе и отдельно от винтов внешнего корпуса.

Ifixit soldering guide При пайке и демонтаже припоя существует риск травм — всегда используйте средства защиты глаз и другие средства индивидуальной защиты при выполнении этих работ!

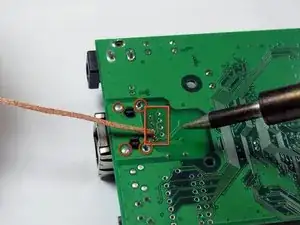

Переверните основную плату и с помощью паяльника и оплетки для выпаивания распаяйте 12 контактов, которыми порт закреплён на плате.

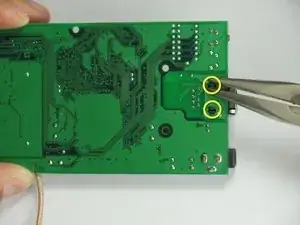

С помощью тонкогубцев сожмите два чёрных пластиковых защёлки, которые фиксируют сетевой порт на плате. Сожмите и одновременно нажмите вниз, чтобы вытеснить сетевую плату и снять порт с платы.

Для установки нового сетевого порта совместите чёрные пластиковые защёлки и защёлкните новый порт в отверстия. Соберите устройство в обратном порядке.
