Замена кнопки сброса NETGEAR WGT624 v3

Поверните устройство так, чтобы низ был направлен вверх.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять резиновые заглушки в каждом углу.

Не снимайте резиновые заглушки полностью, так как их трудно установить обратно.

Открутите 4 винта Torx T-8 длиной 11,8 мм в каждом углу устройства.

Поднимите нижнюю крышку строго вверх от остальной части роутера.

Снимите прозрачный пластиковый корпус, поднимая его прямо вверх от роутера.

Отделите материнскую плату от верхней части корпуса, поднимая её прямо вверх от роутера.

Поверните материнскую плату так, чтобы её лицевая сторона была направлена вверх.

Поместите материнскую плату на чистую ровную поверхность.

Снимите желтую ленту, которая фиксирует провод.

Убедитесь, что вы отложили ленту на чистую поверхность, чтобы её можно было использовать повторно.

Используйте пинцет, чтобы аккуратно оттянуть металлическую пластину, подключающую антенну к материнской плате.

Теперь провод должен быть полностью отделён от материнской платы.

Отведите антенну от устройства, чтобы выпрямить её.

Найдите защёлки, удерживающие антенну на роутере.

Одной рукой нажмите защёлки внутрь, а другой аккуратно извлеките антенну. Возможно, потребуется слегка повернуть антенну, чтобы она вышла из отверстия.

Для удаления антенны может потребоваться значительное усилие.

Полностью отделите антенну и провод от остальной части устройства.

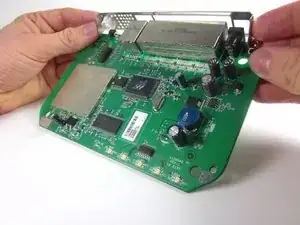

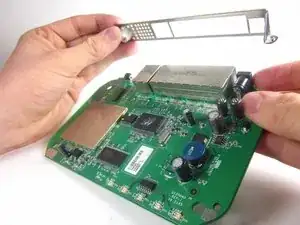

Снимите металлическую рамку.

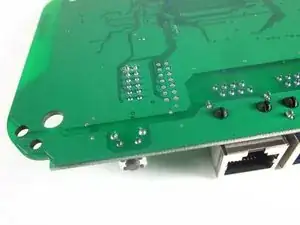

Переверните материнскую плату.

Не используйте изображения в этом шаге как руководство по правильным методам пайки и выпаивания. Они служат исключительно в иллюстративных целях.

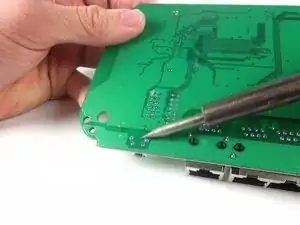

Выпаяйте четыре соединения между кнопкой сброса и материнской платой.

За правильными методами пайки и выпаивания обращайтесь сюда.

Вытяните кнопку сброса с другой стороны материнской платы, когда припой станет жидким.
