Замена блока питания NETGEAR WGT624 v3

Поверните устройство так, чтобы дно было направлено вверх.

Используйте пластиковый открывающий инструмент, чтобы аккуратно приподнять резиновые заглушки в каждом углу.

Не удаляйте резиновые заглушки полностью, так как их трудно установить обратно.

Открутите 4 винта Torx T-8 длиной 11,8 мм в каждом углу корпуса.

Поднимите нижнюю часть корпуса прямо вверх, отделяя её от остальной части роутера.

Снимите прозрачный пластиковый кожух, подняв его прямо вверх с роутера.

Отделите материнскую плату от верхней части корпуса, подняв её прямо вверх с роутера.

Поверните материнскую плату так, чтобы верхняя часть была направлена вверх.

Поместите материнскую плату на чистую ровную поверхность.

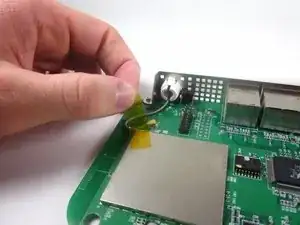

Снимите желтую ленту, фиксирующую провод.

Убедитесь, что вы положили ленту на чистую поверхность, чтобы её можно было использовать повторно.

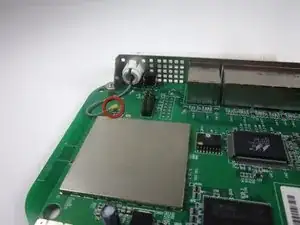

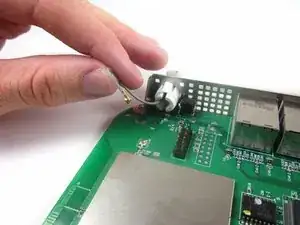

Используйте пинцет, чтобы аккуратно оттянуть металлическую скобу, соединяющую антенну с материнской платой.

Провод теперь должен быть полностью отделён от материнской платы.

Отведите антенну от устройства, чтобы она выпрямилась.

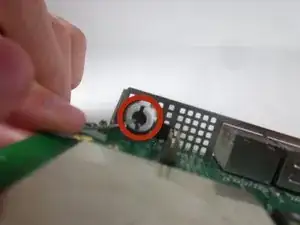

Найдите зажимы, удерживающие антенну на корпусе роутера.

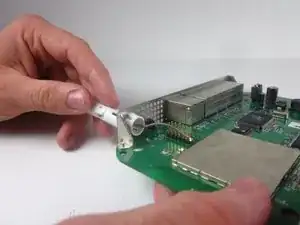

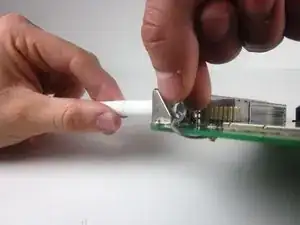

Одной рукой нажмите на зажимы внутрь, а другой рукой тяните антенну наружу. Возможно, потребуется аккуратно повернуть антенну, чтобы она вышла из отверстия.

Для удаления антенны может потребоваться значительная сила.

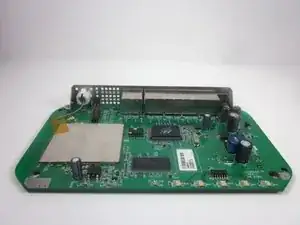

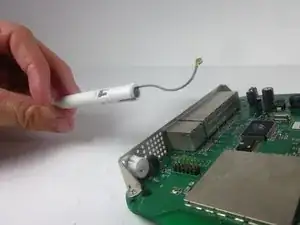

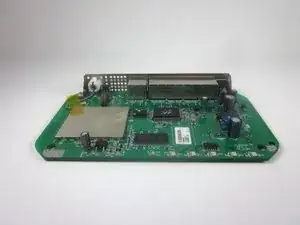

Полностью отделите антенну и провод от остальной части устройства.

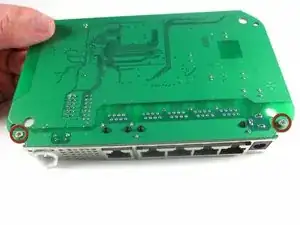

Открутите два винта с крестообразной головкой Phillips длиной 5 мм, расположенные в передних углах материнской платы.

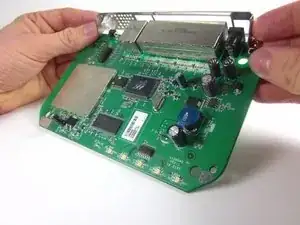

Снимите металлическую рамку.

Переверните материнскую плату так, чтобы низ был направлен вверх.

Не используйте изображения в этом шаге как руководство по правильным методам пайки и выпайки. Они служат только для иллюстрации.

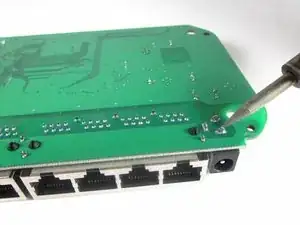

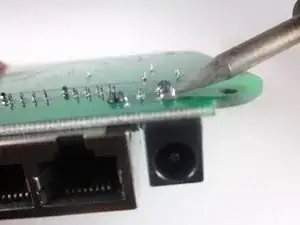

Выпаяйте три соединения между кнопкой сброса и материнской платой.

Для правильных методов пайки и выпайки обратитесь сюда.

Вытащите источник питания с другой стороны материнской платы, как только припой расплавится.
