Замена радиатора модема ARRIS Surfboard SB6183
Если ваш кабельный модем ARRIS Surfboard перегревается — перезагружается или периодически замедляет работу — у него могут быть проблемы с рассеиванием тепла. Обычно металлический радиатор помогает снизить температуру, но на некоторых новых версиях этого модема радиатор отсутствует, и они не могут поддерживать высокую скорость соединения.
Перед выполнением этого руководства убедитесь, что модем имеет доступ к достаточному количеству воздуха и что ничего не закрывает вентиляционные отверстия с обеих сторон. Если это не помогает, эти инструкции покажут, как открыть устройство и установить новый радиатор на плату.
Перед началом отключите все кабели от задней панели модема. Затем дайте модему остыть в течение 5 минут.
Шаг 1

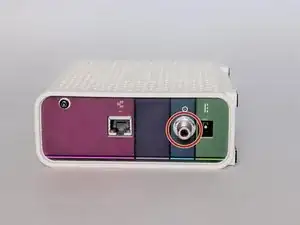

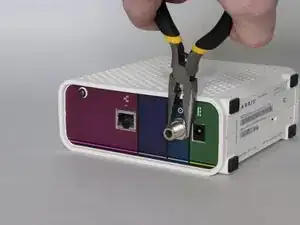

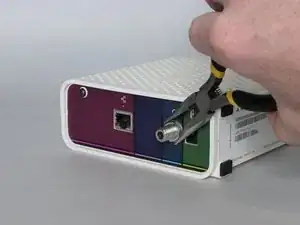

Используйте плоскогубцы, чтобы снять тонкую гайку и шайбу с коаксиального разъёма.
Шаг 2

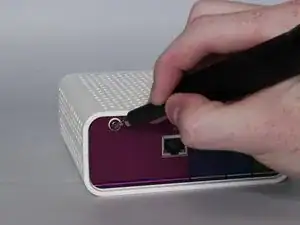

Выверните единственный винт Torx 9 мм с помощью отвёртки Torx T10.
Шаг 3

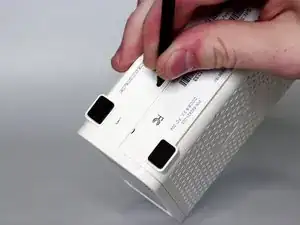

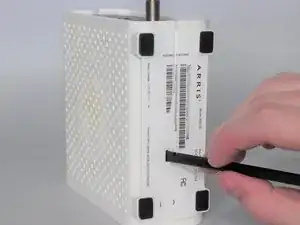

Используйте лопатку, чтобы нажать пластмассовый фиксатор внутрь и в направлении к центру модема.

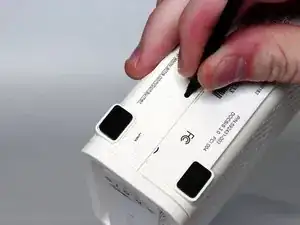

Пластмассовый фиксатор скрыт в отверстии под наклейкой на нижней части корпуса.
Шаг 4

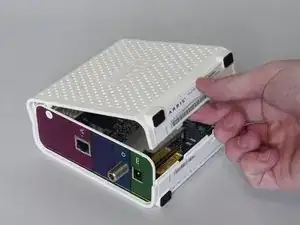

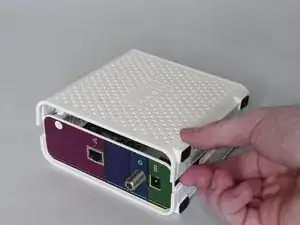

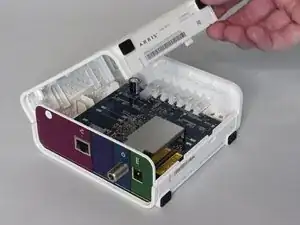

Сдвиньте левую боковую панель модема к задней части, затем поднимите вверх и наружу под небольшим углом.
Шаг 5

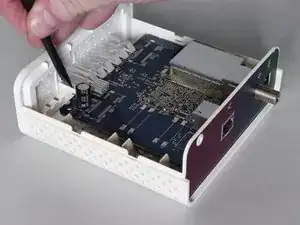

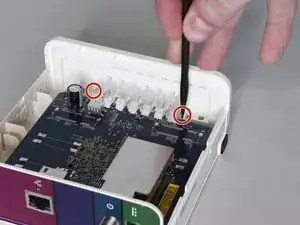

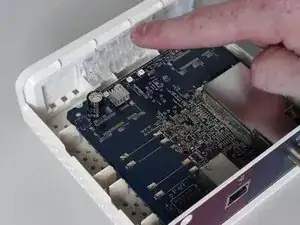

По обеим сторонам прозрачного рассеивателя светодиодов есть маленькие пластиковые защёлки. Используйте плоский конец лопатки, чтобы слегка оттянуть обе защёлки наружу.
Шаг 6
Поверните рассеиватель вверх, чтобы отщёлкнуть его.
Возможно, потребуется удерживать пластиковые защёлки по обеим сторонам в отведённом положении.
Шаг 7

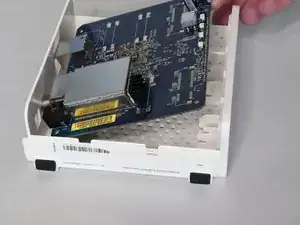

Чтобы извлечь плату, слегка приподнимите передний край и аккуратно потяните вперёд для удаления.
Возможно, придётся немного покачать плату, чтобы освободить её из тонких защёлок по бокам.
Шаг 8

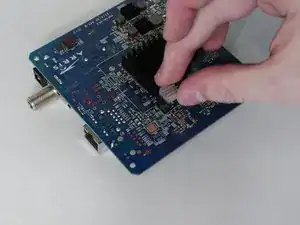

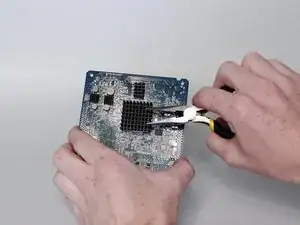

Если в вашем устройстве нет радиатора, пропустите этот шаг. Чтобы снять существующий радиатор, зафиксируйте плату и аккуратно выкрутите радиатор плоскогубцами, выполняя вращательное движение.
Шаг 9

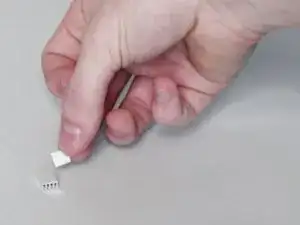

Снимите бумажную подложку, защищающую термопроводящий клей, чтобы подготовить радиатор к установке.
Шаг 10

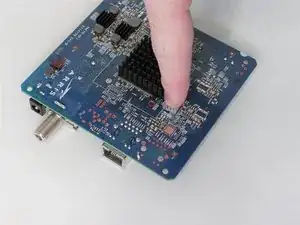

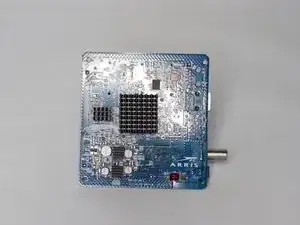

Центрируйте липкую сторону радиатора над оголённым чипом, затем аккуратно прижмите, чтобы закрепить его.
Убедитесь, что радиатор прочно приклеен и не соскользнёт.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
