Замена конденсатора в Verizon M1424WR

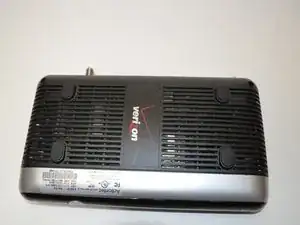

Переверните устройство так, чтобы нижняя сторона была направлена вверх.

Внимание: конструкция и расположение пластиковых защёлок, удерживающих этот кожух, делают их очень трудными для освобождения. Действуйте медленно и при необходимости используйте второй инструмент для поддёма.

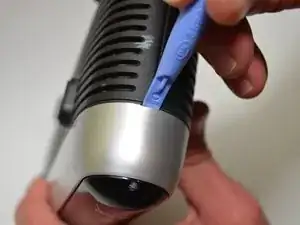

Вставьте инструмент для раскрытия из пластика под серебристую маркированную крышку.

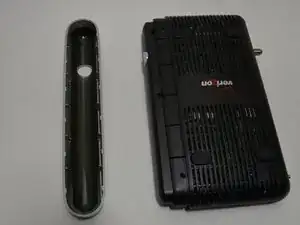

Осторожно подденьте по периметру серебристой крышки в нескольких местах, чтобы отделить серебристую крышку от верхней и нижней частей корпуса.

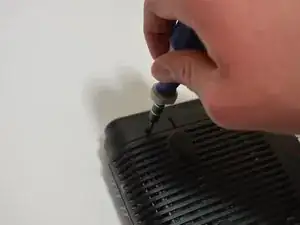

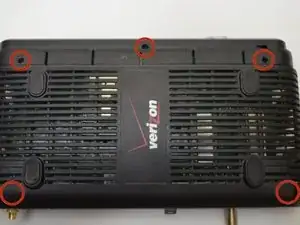

Отвинтите пять винтов длиной 10 мм на нижней части роутера, используя крестовую отвертку Phillips #0.

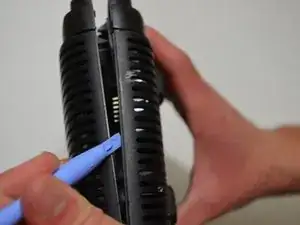

Используйте инструмент для раскрытия из пластика и отожмите верхнюю часть корпуса от нижней, чтобы открыть плату, расположенную в нижней половине устройства.

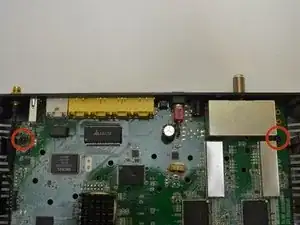

Найдите два винта длиной 10 мм по обе стороны платы.

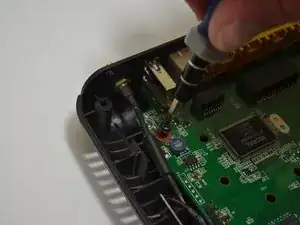

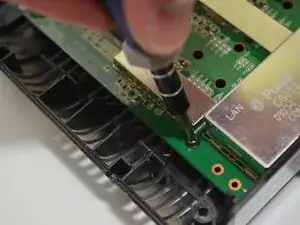

Отвинтите два винта длиной 10 мм с помощью крестовой отвертки Phillips #0.

Отслеживайте красную резиновую шайбу, которую вы снимаете с-под одного из винтов.

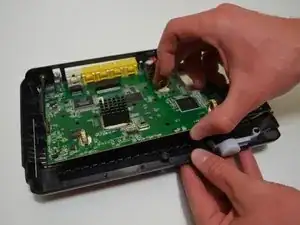

Поднимите переднюю часть платы вверх от нижней части корпуса.

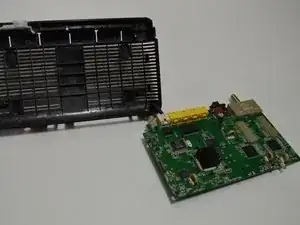

Потяните плату на себя, пока она полностью не отделится от нижней части корпуса.

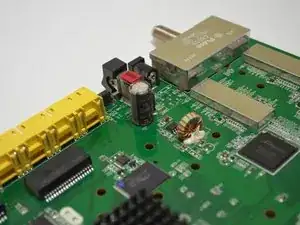

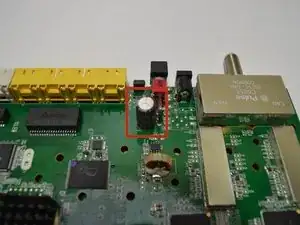

Найдите конденсатор.

Переверните плату.

Найдите два вывода на обратной стороне, которые присоединены к конденсатору на лицевой стороне.

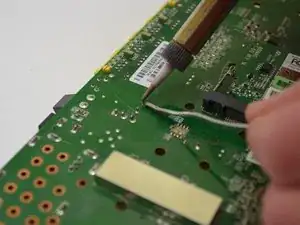

Приложите жало раскалённого паяльника к каждому выводу, чтобы расплавить припой вокруг них.

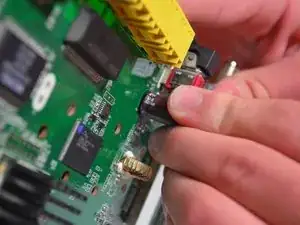

Переверните плату и извлеките конденсатор из посадочного места, пока припой ещё горячий.

Для помощи по техникам пайки нажмите здесь.

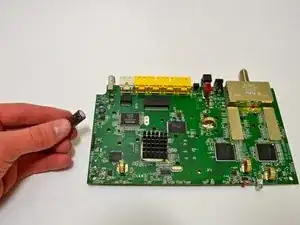

Вставьте новый конденсатор через плату так, чтобы выводы выступали с обратной стороны.

Разогрейте выводы паяльником и поднесите припой к нагретым выводам, чтобы прикрепить конденсатор к плате.
