Замена аккумулятора Logitech MX Air

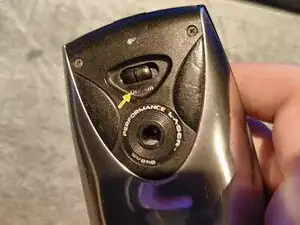

Убедитесь, что мышь выключена перед разборкой, переведя переключатель питания в положение Off.

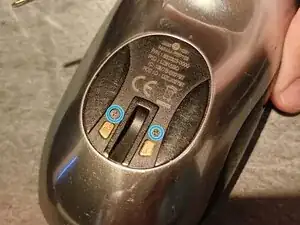

На задней части находятся четыре винта Phillips #00, которые нужно отвинтить.

Два вверху и два внизу.

Хотя они одного типа, они разной длины. Нижняя часть содержит более длинные винты, чем верхняя, поэтому следует хранить их отдельно, чтобы не перепутать при сборке.

Нижние винты будут немного выступать из корпуса, поэтому не нужно продолжать отвинчивать, когда это произойдёт. Просто вытяните их.

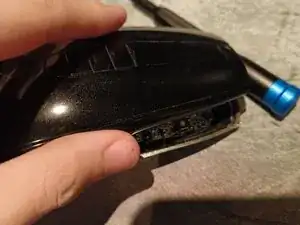

После удаления первых четырёх винтов вы можете постепенно поднимать верхнюю часть.

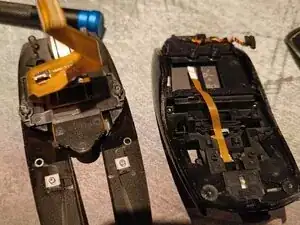

Будьте осторожны при разделении половинок и не разрывайте их полностью, так как между ними подключены два кабеля.

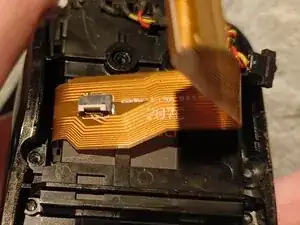

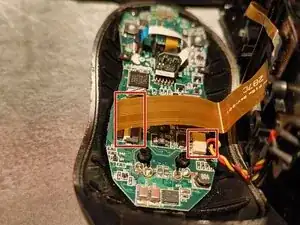

Как указано ранее, вам потребуется отключить два кабеля: один ленточный кабель и другой, подключённый к скользящему разъёму.

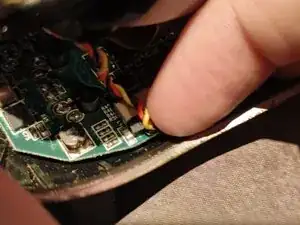

Сначала отсоедините разъём JST, осторожно потянув за кабель или используя кончик лопатки, чтобы оттолкнуть чёрный разъём от белого гнезда.

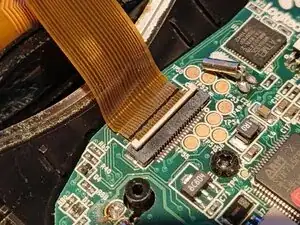

Затем отсоедините гибкий кабель от его разъёма, аккуратно приподняв белый зажим и вытянув гибкий кабель.

Если вам нужна помощь с отсоединением этих разъёмов, обратитесь к руководству iFixit Распознавание и отключение кабельных разъёмов.

При сборке убедитесь, что гибкий кабель полностью вставлен в разъём перед опусканием зажима, иначе вы можете сдвинуть или сломать зажим или разъём не обеспечит надёжного контакта. При нажатии вы должны ощущать лишь умеренное сопротивление.

Здесь на задней части находятся четыре винта Phillips #0, которые необходимо открутить. Они отмечены на фото красными кружками. Два вверху слева и справа, затем два внизу слева и справа.

Все они одинакового размера и длины, поэтому их можно хранить в одном месте.

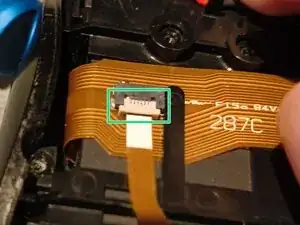

Отсоедините маленький гибкий кабель поверх большого гибкого кабеля. Просто поднимите бежевую фиксирующую планку вверх и вытяните кабель.

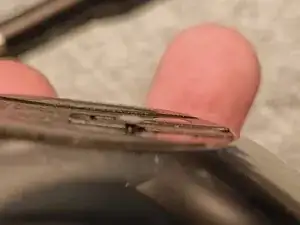

Наконец, поднимите оранжевый ленточный кабель из пластиковой защёлки, удерживающей его, аккуратно сдвинув его из положения.

Отделите слой с кнопками от остальной сборки, сдвинув его назад.

Когда слои разделятся, переверните слой с аккумулятором и извлеките его из корпуса.
