Разборка Logitech Performance MX
Это руководство показывает, как правильно разобрать мышь Logitech Performance MX, чтобы Вы могли заменить любую деталь или устранить возникшие неисправности.
Шаг 1

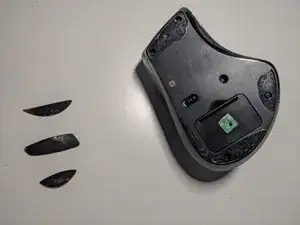

Снимите три тонкие пластиковые ножки на днище мыши. Убедитесь, что аккуратно удаляете клей вместе с прокладкой.
При необходимости используйте тонкий плоский инструмент, например отвертку с плоским жалом, чтобы помочь снять ножки.
Шаг 2

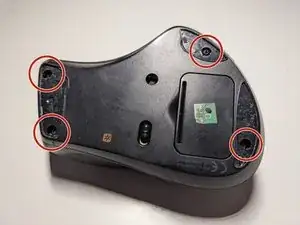

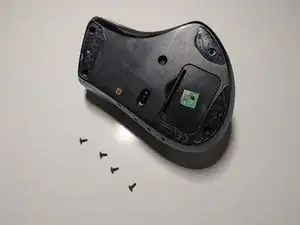

Отверткой выкрутите четыре винта, которые находились под ножками мыши.
Если батарея ещё не извлечена, выньте её из мыши.
Шаг 3

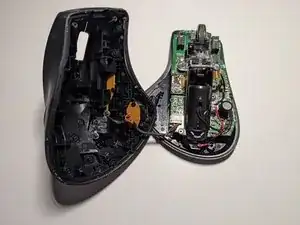

Осторожно оттяните верхнюю часть мыши от основания, следя за расположением проводов и компонентов.
Аккуратно вытяните белый корпус из его разъёма, чтобы безопасно отделить верхнюю часть от нижней.
Шаг 4

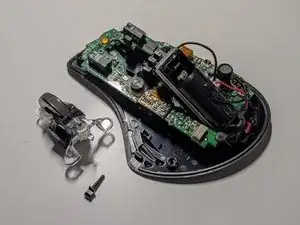

Выньте пластмассовый штифт между колесом прокрутки и отсеком для батареи и потяните вверх основание колеса прокрутки для снятия.
Шаг 5
Снимите 2 маленькие пружины под основанием колеса прокрутки.

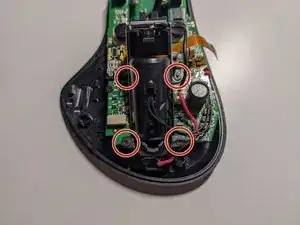

Отверткой выкрутите четыре винта, крепящие корпус батареи к печатной плате.
Шаг 6

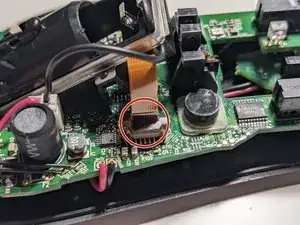

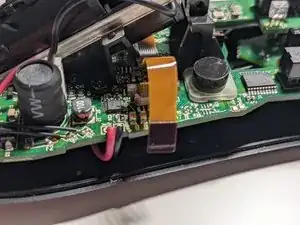

Отключите ленточный кабель от платы. Осторожно не повреждайте фиксатор кабеля.
Шаг 7

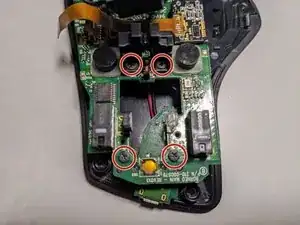

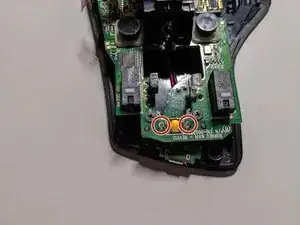

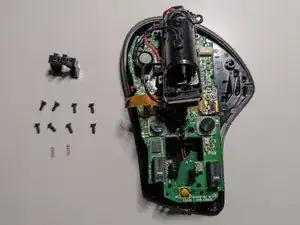

Выкрутите четыре винта, чтобы вынуть чёрную опору колеса прокрутки в центре и два чёрных демпфера, расположенных по обеим сторонам опоры.
Шаг 8

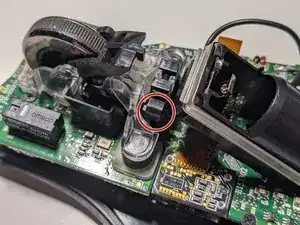

Поднимите печатную плату, чтобы найти переключатель включения и выключения. Выньте прозрачный пластиковый элемент, который удерживал пружины.
Шаг 9

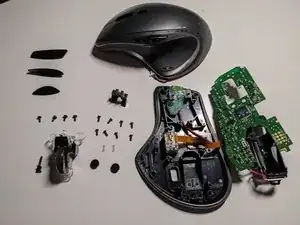

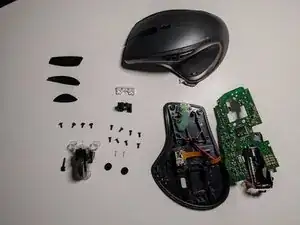

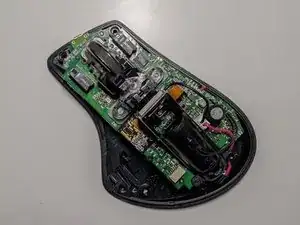

Все части должны быть видимы для ремонта или замены.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
