Замена микропереключателей левой и правой кнопок мыши Logitech MX Vertical
Моя MX Vertical через примерно год использования начала проявлять фантомные двойные клики левой кнопкой. Гарантия закончилась, терпение иссякло — я разобрал её, чтобы заменить переключатели. К моему удивлению, мышь оказалась относительно простой для разборки и обслуживания!
В сборке изначально стояли переключатели OMRON D2FC-F-7N(10M). Прямые замены для них можно найти у многих онлайн‑ритейлеров, но я решил поставить OMRON D2FC-F-K(50M). Можно выбрать и другой тип переключателя, если он совпадает по форм‑фактору с D2F. Это уже на усмотрение читателя!
Для выполнения руководства требуется пайка, но, к счастью, всё через отверстия на относительно крупных деталях. Самая сложная часть — удерживать плату неподвижно при пайке первой контактной группы переключателей.
Шаг 1
Выключите мышь перед началом разборки.
Переверните мышь так, чтобы датчик и выключатель питания были обращены к вам.

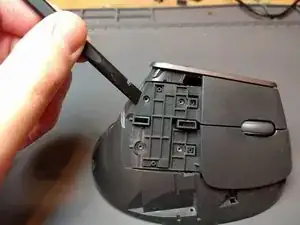

Вставьте пластиковую лопатку между каждым слайдером и пластиковой основой мыши. Отожмите клейкий слайдер от основания, чтобы открыть гнёзда для винтов.
Небольшое количество тепла, направленное непосредственно на слайдер перед снятием, поможет сохранить его пригодным для повторного использования.
Скорее всего, слайдеры мыши будут непригодны после снятия и их потребуется заменить.
Шаг 2

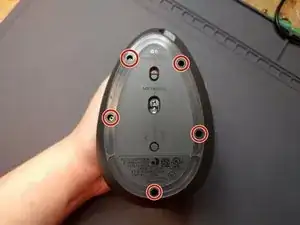

Удалите пять винтов с крестовой шлицем на нижней части мыши.
Переверните мышь, удерживая одновременно корпус и верхнюю часть, чтобы она не рассыпалась.

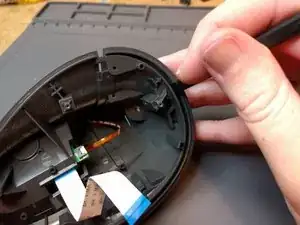

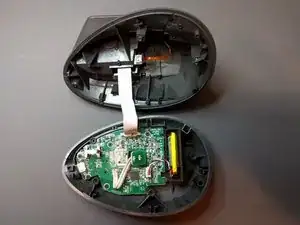

Поднимите верхнюю часть мыши прямо вверх и от основания. Как только она освободится от гнёзд для винтов, поверните верх, чтобы положить его на сторону с основными кнопками.

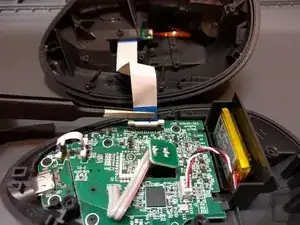

Эти части мыши соединены ленточным кабелем — будьте осторожны на этом этапе, чтобы не повредить его!
Шаг 3

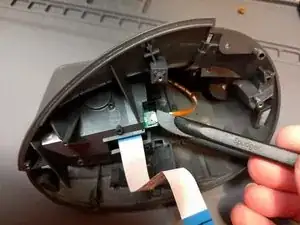

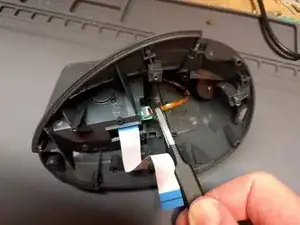

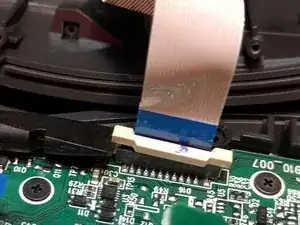

Используйте пластиковую лопатку, чтобы поднять по обе стороны фиксатор ленточного кабеля на основании мыши.
Выньте ленточный кабель прямо из его разъёма на основании.
Шаг 4

Переверните верхнюю часть мыши, чтобы увидеть её внутренности.

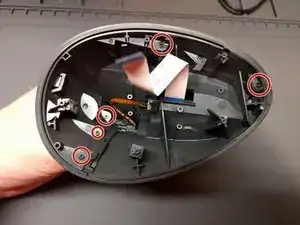

Снимите пять крестовых винтов, крепящих верхнюю резиновую панель к верхней части. Снимать винт, расположенный ближе всего к кнопке переключения DPI на верхней части мыши, не требуется.
Шаг 5

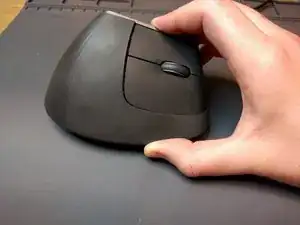

Переверните верхнюю часть мыши в положение, соответствующее нормальному использованию. Поверните её так, чтобы основные кнопки и колесо были обращены к вам.

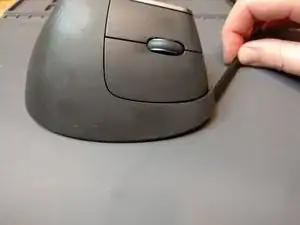

Вставьте пластиковую лопатку в шов в резиновой панели в передней части мыши, ближе к правой стороне кнопок. Она должна отщелкнуть.
Нажмите на нижний край панели под средней частью кнопок мыши. Она должна ещё сильнее отщелкнуться.
Переверните верхнюю часть мыши так, чтобы основные кнопки и колесо были обращены к рабочей поверхности.
Вставьте пластиковую лопатку в шов между резиновой панелью и пластиковой основой мыши с её правой стороны. Панель должна почти полностью отщелкнуться.
Шаг 6

Переверните верхнюю часть мыши в положение нормальной работы. Поверните так, чтобы основные кнопки и колесо были обращены от вас.

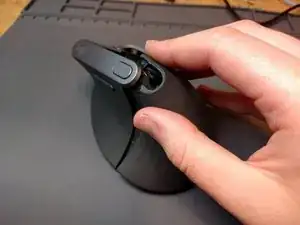

Схватите резиновую панель рядом с кнопкой переключения DPI и покачивайте её влево‑вправо, вытягивая от верхней части мыши.
Шаг 7


Поверните верхнюю часть мыши так, чтобы основные кнопки и колесо были обращены к вам.

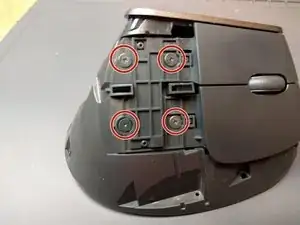

Снимите четыре широких винта с крестовой шлицей, крепящих кнопки мыши к верхнему шасси.
Вставьте пластиковую лопатку между левой стороной левой кнопки и шасси. Аккуратно подденьте кнопку, чтобы освободить её. Она должна отщелкнуть, но может потребоваться лёгкий сдвиг вправо для полного отделения.
Возьмите правую кнопку мыши слева от колеса. Потяните её влево и от шасси.
Шаг 8

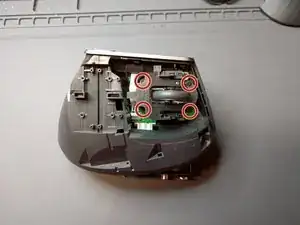

Снимите четыре винта с крестовой шлицей, крепящие узел колеса к верхнему шасси.
Возьмите узел колеса за само колесо или за пластик и потяните прямо от шасси.
Колесо мыши может свободно поворачиваться на 180º относительно своей пластиковой сборки. Держите сборку вместе при повороте, чтобы аккуратно поставить её.
Шаг 9

Используйте пластиковую лопатку, чтобы повернуть фиксатор разъёма ленточного кабеля кнопки навигации для переключения DPI.
Выньте ленточный кабель из разъёма.
Шаг 10

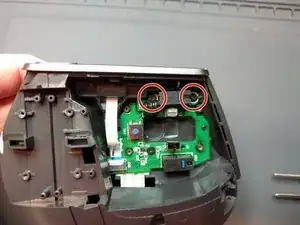

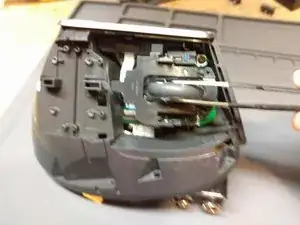

Снимите два винта с крестовой шлицей, фиксирующие плату с микропереключателем левого клика к верхнему шасси.
Аккуратно вытащите и поверните плату, чтобы освободить её от шасси.
Эта маленькая плата всё ещё прикреплена к основной плате верхнего шасси. Не перемещайте её сильнее, чем необходимо, чтобы освободить из пластмассовых держателей.
Шаг 11

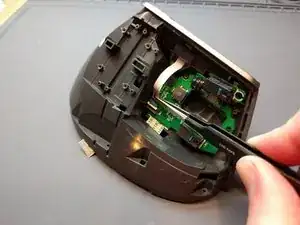

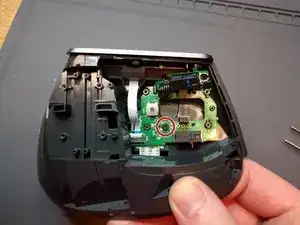

Снимите один винт с крестовой шлицей, удерживающий плату верхнего шасси к верхнему шасси.
Шаг 12

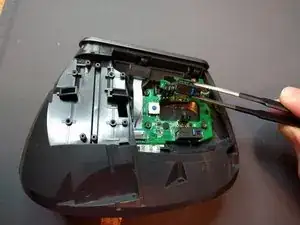

Используйте пластиковую лопатку, чтобы повернуть фиксатор разъёма ленточного кабеля для сборки навигационных кнопок, затем выньте ленточный кабель из разъёма.
Шаг 13

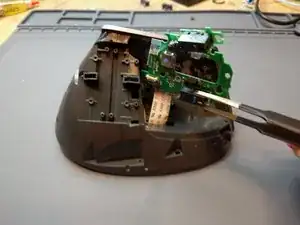

Возьмите материнскую плату верхнего шасси за микропереключатель правой кнопки. Потяните её на себя, чтобы освободить от направляющих в шасси, затем поднимите прямо вверх и выньте из верхнего шасси.
На материнской плате верхнего шасси всё ещё подключён основной плоский кабель. Будьте осторожны: поднимайте её прямо из шасси, чтобы не оборвать кабель.
Шаг 14

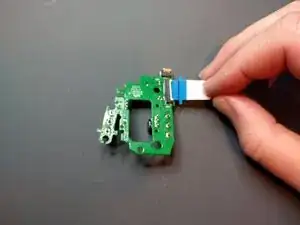

Используйте пластиковую лопатку, чтобы повернуть защёлку на разъёме плоского кабеля, затем извлеките плоский кабель из разъёма.
Шаг 15

Извините за отсутствие более детальных фотографий... У меня нет удобной установки для съёмки при работе обеими руками.

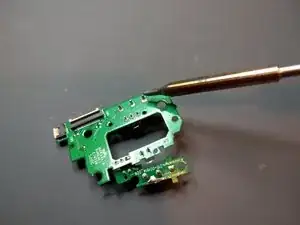

Добавьте немного припоя к каждому из трёх контактов одного микропереключателя.
Пока тянете микропереключатель от платы, нагревайте его три контакта. Переключатель должен отойти.
Если этот способ даёт затруднения, возможно, будет легче удалить как можно больше припоя при помощи оплётки для припоя и отсоса припоя перед тем, как тянуть микропереключатель. В любом случае все три контакта должны быть достаточно тёплы, чтобы припой расплавился одновременно.
Очистите контакты от излишков припоя с помощью отсоса и оплётки. Отверстия в плате должны быть явно видны — будет легко установить новые переключатели.
Проверьте целостность связи: убедитесь, что каждая контактная площадка на нижней стороне платы имеет электрическую непрерывность с дорожкой, окружающей соответствующее ей отверстие на верхней стороне платы, на случай если вы их разорвали при извлечении старого переключателя.
Повторите эти шаги для второго микропереключателя.
Шаг 16

Вставьте контакты переключателя через отверстия в плате.
Следите за ориентацией переключателя! Исполнительный элемент будет направлен к правой стороне материнской платы на этом изображении.
Припаяйте один контакт переключателя к плате, прижимая переключатель к плате. Дайте переключателю остыть.
Убедитесь, что переключатель заподлицо с платой, иначе кнопки мыши не будут правильно щёлкать. Но также не прикладывайте чрезмерного давления к пластику.
Припаяйте оставшиеся контакты к плате, давая переключателю остыть после каждого припоя.
Заключение
Для сборки устройства следуйте шагам 1–14 в обратном порядке.
Перевод руководства с ifixit.com
