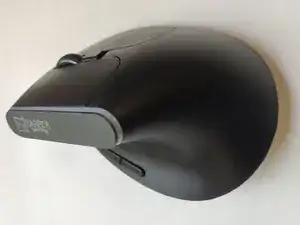

Разборка вертикальной мыши Harper Gaming Barrett WGM-07

Перед началом разборки убедитесь, что мышь отключена от компьютера и выключена.

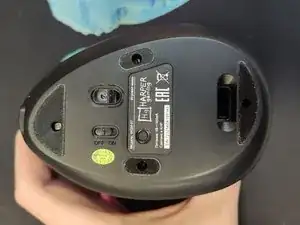

Сначала нужно снять четыре скользящих ножки с основания и открутить винты под ними. Если вы планируете повторно использовать ножки, нагрейте их феном или термоинструментом перед снятием, затем аккуратно подденьте за край.

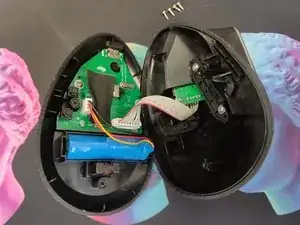

После того как вы отвинтите четыре винта на дне, мышь свободно разделится на две части. Затем аккуратно отключите кабель, соединяющий половины (можно использовать специальный инструмент или аккуратно поддеть плоской отвёрткой).

После снятия верхней части необходимо отсоединить пластиковые панели кнопок. Каждая из них удерживается двумя защёлками внутри корпуса.

Для аккуратного отсоединения можно поддеть кнопку с внешней стороны пластиковой картой или инструментом для разборки и пальцами осторожно надавить на защёлки изнутри. С правой кнопкой это проще, чем с левой, поскольку защёлки левой кнопки расположены глубже внутри корпуса.

После снятия пластиковых кнопок нужно выкрутить 4 винта, расположенных под ними.

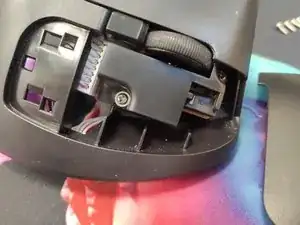

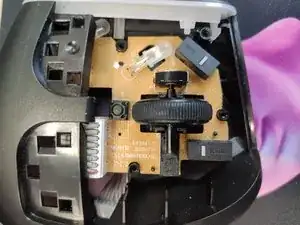

Без винтов пластиковая крышка, закрывающая колёсико прокрутки и его энкодер, свободно снимается. Примечание — колёсико прокрутки просто вставлено в шестиугольный паз энкодера и ничем дополнительно не зафиксировано.

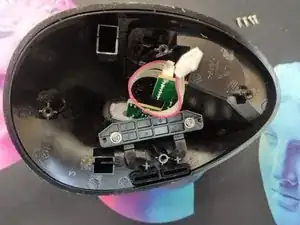

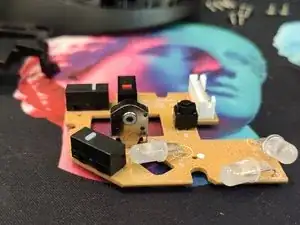

Чтобы извлечь плату с колёсиком, аккуратно вытащите кабель из корпуса, нижнюю часть которого вы отсоединили на шаге 3. После этого плата снимается с тонких пластиковых опор и вынимается из корпуса вручную.

Примечание — колёсико прокрутки просто вставлено в шестиугольный паз энкодера и ничем дополнительно не зафиксировано.

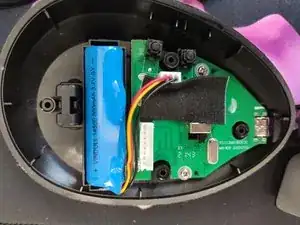

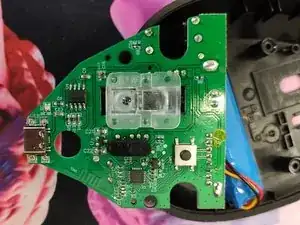

Ещё одна плата крепится к нижней половине корпуса винтами. Чтобы снять её, аккуратно отсоедините разъём питания и выкрутите два винта. Обратите внимание, что непрозрачный слой закрывает оптическую часть. Если этот слой повредится при разборке, его можно заменить изолентой.

Под платой находятся пластиковая линза и крышка выключателя питания.

Готово! Мышь разобрана и готова к чистке, ремонту или обслуживанию.
