Замена вентилятора Marsback Zephyr Pro

Компьютеры

Это простое руководство по разборке мыши Marsback Zephyr Pro для замены вентилятора, с советами по выбору заменяемого вентилятора и о том, как избежать повреждения мыши при разборке.

Вентилятор в Marsback Zephyr Pro — 5 В, 30×30 мм с толщиной 8 мм — для этой замены вам потребуется вентилятор с такими же размерами. Вентилятор толщиной 10 мм слишком высокий и не позволит закрыть корпус мыши.
Также убедитесь, что у заменяемого вентилятора такой же разъём: 1,25 мм Molex PicoBlade или женский JST — альтернативно, можно отрезать старый разъём и припаяльный его к новому вентилятору.
Оригинальный вентилятор имеет отверстия диаметром примерно 3,3 мм для посадки на монтажные стойки внутри мыши. Дополнительно отверстия на стороне «выдува»/верхней стороне вентилятора шире — около 4,7 мм в диаметре, чтобы разместить головку винта. Этот больший диаметр продолжается примерно на 3 мм вглубь от общей толщины вентилятора 8 мм. Нахождение вентилятора с этими точными особенностями не является строго обязательным; вентилятор с простыми сквозными отверстиями ~3,3–3,4 мм должен подойти — учтите только, что головка винта может немного застрять и вентилятор будет крепиться на стойках за счёт трения.

Шаг 1

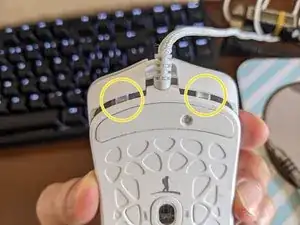

Начните с выкручивания 2 винтов на днище мыши.

Вы можете либо снять задний скейт и затем заново приклеить его, либо использовать сверло 9/64" или 3,5 мм, чтобы открыть отверстия.

Если вы решите просверлить отверстие через скейт, сильное нажатие в этой области выявит вмятину, где расположено отверстие.

Шаг 2

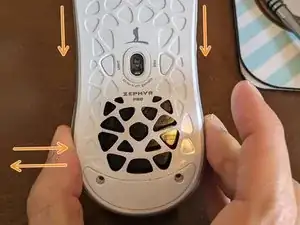

Сначала слегка раздвиньте нижнюю часть корпуса, чтобы создать зазор.

Далее покачивайте основание мыши слева направо, одновременно тянув вниз.

Когда фиксирующие элементы в верхней части освободятся, основание мыши отсоединится от верхней части корпуса.

Не снимайте половинки полностью, пока не будет отключён ленточный кабель между ними.

Шаг 3

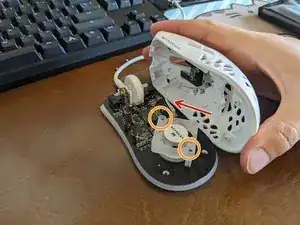

Откройте верхнюю часть корпуса вправо.

Опционально отсоедините ленточный кабель, чтобы получить дополнительное рабочее пространство: отожмите фиксатор разъёма ленточного кабеля вверх, пока кабель не сможет свободно выскользнуть.

Открутите 2 винта, удерживающие вентилятор, и выньте разъём вентилятора. У разъёма вентилятора нет механизма блокировки.

Если у нового вентилятора нет подходящего разъёма питания постоянного тока, возможно, стоит сохранить разъём от оригинального вентилятора и припаяльный его к новому. При пайке разъёма убедитесь, что положительная (красная) жила вентилятора оказывается слева при подключении разъёма к мыши.

Наденьте новый вентилятор на монтажные стойки и закрутите винты.

Подключите разъём вентилятора. Убедитесь, что положительная сторона (красный) кабеля вентилятора находится слева.

Подключите ленточный кабель верхней крышки и полностью задвиньте фиксатор перед повторной сборкой мыши.

Перед сборкой корпуса имеет смысл подключить мышь, чтобы убедиться, что новый вентилятор вращается и дует в правильном направлении (вверх). Проверка кнопки изменения DPI и подсветки колесика прокрутки также подтвердит корректную установку ленточного кабеля.

Шаг 4

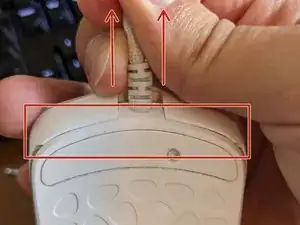

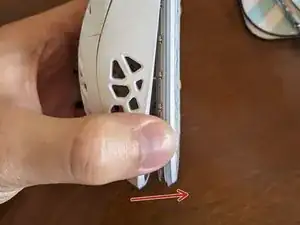

Лёгкое приподнимание кабеля может помочь задвинуть фиксирующие элементы на место. Обратите внимание на стык между верхней и нижней частями корпуса.

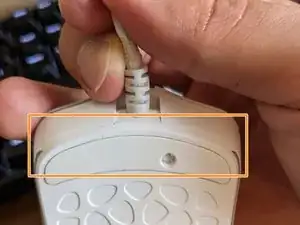

Когда стык будет заподлицо, половинки выровнены и могут быть снова прикручены винтами под задним скейтом.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
