Как сбросить счётчик печати до нуля

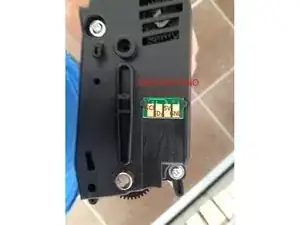

На боковой стороне картриджа находится небольшая электронная контактная пластина с 4 контактами.

Для тех, кого интересует перенос на другие модели: на обратной стороне контактной пластины установлена память типа EEPROM BR24L01A-W.

EEPROM можно перепрограммировать с помощью платы Arduino UNO, например.

Подготовьте плату Arduino UNO со следующими соединениями:

Контакт 1 (SCL) подключён к A5

Контакт 2 (SDA) подключён к A4

Контакт 3 (5V) подключён к порту 5V на плате Arduino

Контакт 4 (GND) подключён к GND на плате Arduino.

Скачайте файл программы ICI

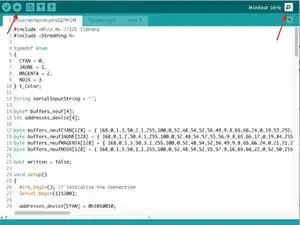

Запустите Arduino и откройте файл .ino

Загрузите программу на плату Arduino Uno

Откройте монитор последовательного порта с помощью кнопки в правом верхнем углу

Установите контакт с контактной пластиной картриджа. Все 4 контакта должны надёжно соприкасаться одновременно

Следуйте инструкциям для перепрограммирования памяти в соответствии с нужным цветом (Чёрный, Голубой, Пурпурный, Жёлтый)
