Замена втулок направляющей стекла Subaru Legacy 1994–1999
Это руководство по замене втулок направляющей стекла на ползунке окна Subaru Legacy 1994–1999 годов. По моим поискам, для этой распространённой проблемы в старых Subaru не продавались втулки, поэтому я снял размеры и сделал файл .stl в Tinkercad.
https://www.thingiverse.com/thing:670426...
Надеюсь, это кому-нибудь поможет. По сравнению с заменой всего механизма подъёма стекла это экономит много времени и денег.

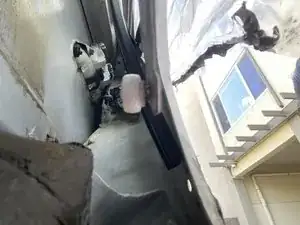

Примечание: если стекло полностью опустилось, убедитесь, что пластиковый направляющий элемент возвращён на переднюю часть стекла. Скорее всего он упал внутрь двери. Без этого пластикового направляющего стекло не будет правильно функционировать.
Шаг 1

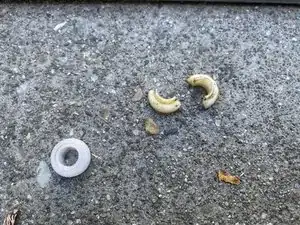

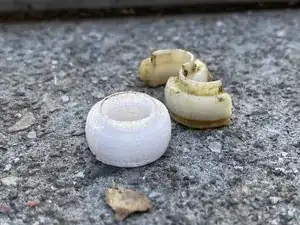

Напечатайте втулки из PETG с полным заполнением: https://www.thingiverse.com/thing:670426...
Если у вас нет доступа к 3D-принтеру, найдите сервис 3D-печати и закажите деталь по STL-файлу.
Шаг 2

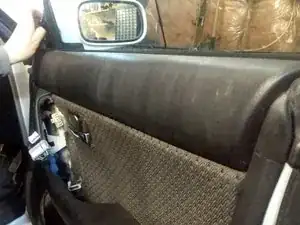

Снимите панель двери, следуя этому руководству: https://youtu.be/24MTC2Jd5uU
Процесс снятия задней двери ещё проще.
Шаг 3
Опустите стекло примерно на 90%.

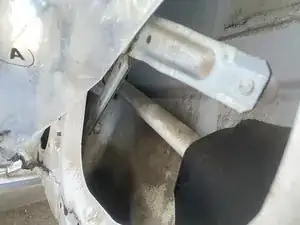

Снимите две гайки, соединяющие направляющую с механизмом подъёма стекла. К этим гайкам можно получить доступ через отверстие в двери.

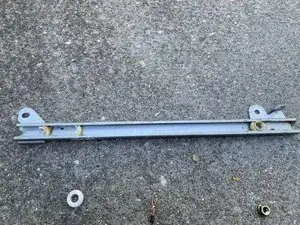

После снятия гаек удалите направляющую.
Шаг 4

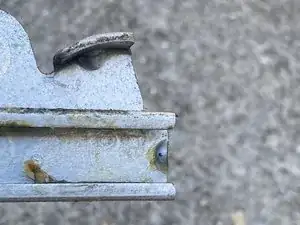

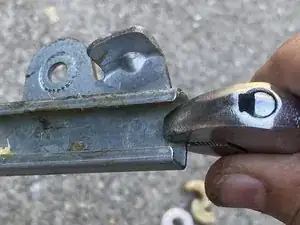

На задней стороне направляющей загнут язычок, чтобы втулки не выскальзывали.
Используйте маленький разводной ключ, чтобы подогнуть кромку направляющей до тех пор, пока втулки не начнут свободно заходить и выниматься.
Шаг 5
Опустите механизм подъёма стекла полностью вниз.

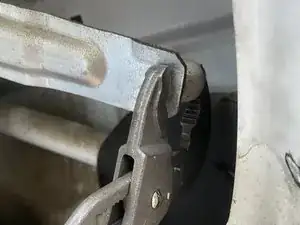

Используйте клещи-струбцины, чтобы насадить новые втулки на механизм подъёма стекла.
Шаг 6
Поднимите механизм немного, чтобы получить достаточный зазор.

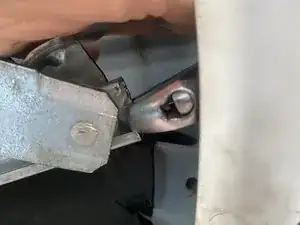

Наденьте направляющую на новые втулки.
Опустите механизм полностью вниз.
Используйте маленький разводной ключ внутри двери, чтобы подогнуть металлический язычок обратно после установки направляющей на механизм.
Шаг 7
Отрегулируйте механизм подъёма стекла обратно до 90% опускания.
Совместите болты стекла с отверстиями в отремонтированном механизме.
Надёжно затяните гайки.
Смажьте направляющую в местах контакта с втулками.
Перевод руководства с ifixit.com
