2009 Subaru Impreza WRX Замена заднего динамика
Это руководство показывает, как заменить динамик в задней двери. Руководство подходит для замены повреждённого динамика или для обновления старого динамика на более качественный.
Шаг 1
Подденьте пластиковую заглушку внутри ручки задней двери.
Шаг 2
Отвёрткой Phillips открутите винт 8x3/4" Phillips внутри ручки двери.
Шаг 3
Используйте плоскую отвёртку, чтобы поддеть пластиковую заглушку внутри подлокотника задней двери.
Шаг 4
Отвёрткой Phillips открутите винт 8x3/4" Phillips внутри подлокотника.
Шаг 5
Используйте плоскую отвёртку, чтобы поддеть и снять верхнюю панель, расположенную в верхней части обшивки задней двери.
Шаг 6
Используйте плоскую отвёртку, чтобы поддеть и снять панель над дверной ручкой.
Шаг 7
Отсоедините пучок проводов от панели, нажимая защёлки по бокам большого белого пластикового разъёма.
Шаг 8
Отвёрткой Phillips открутите винты 8x3/4", расположенные за снятой панелью дверной ручки.
Шаг 9
Используйте плоскую отвёртку, чтобы поддеть обшивку двери, начиная с наружного края двери.
Шаг 10
Снимите обшивку двери с корпуса, потянув руками.
Шаг 11

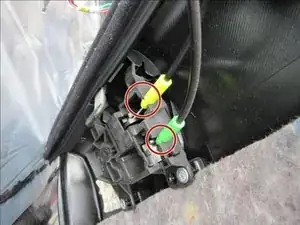

Руками отсоедините оставшиеся два провода, соединяющие обшивку двери с корпусом.
Обшивка двери теперь полностью снята с корпуса.
Шаг 12

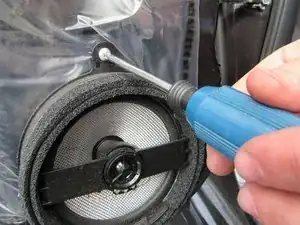

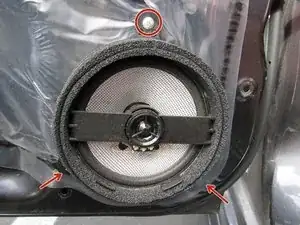

Найдите и снимите все три винта Phillips 8x3/4". Один находится сверху и два по бокам, куда указывают стрелки.
Шаг 13

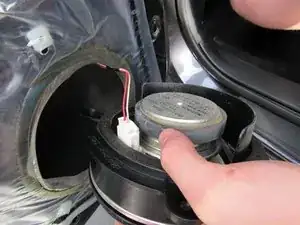

После снятия винтов динамик легко выйдет из двери, открыв доступ к двум проводам, подключённым к динамику белым разъёмом. Снимите этот белый разъём, просто сжав одну из защёлок, фиксирующих его.
Шаг 14

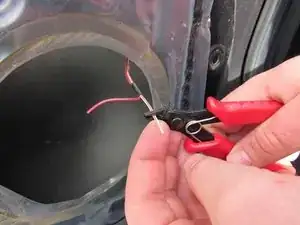

После снятия разъёма с динамика отрежьте провода от белого разъёма кусачками.
Шаг 15

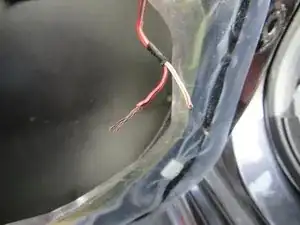

После снятия белого разъёма со проводов зачистите около 0.5" изоляции с проводов, оголив медный провод.
Шаг 16
После обрезки проводов установите отдельные клеммы на концы проводов: наденьте клеммы на провода и сожмите пластиковую часть плоскогубцами, чтобы опрессовать клемму прочно на проводе.
Шаг 17

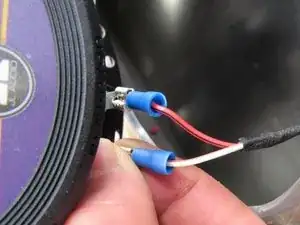

После установки новых клемм на отдельные провода вставьте эти клеммы в посадочные контакты нового динамика.
Шаг 18

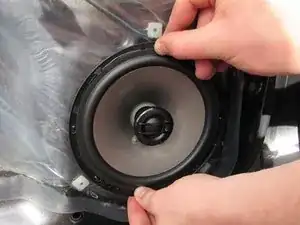

Вставьте новый динамик на место старого.
Закрепите новый динамик в двери, используя те же три винта, которые вы сняли ранее.
Если у вас возникли проблемы с новым динамиком, обратитесь к руководству по устранению неисправностей здесь.
Поздравляем! Работа завершена!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
