Замена стереосистемы Subaru Impreza WRX 2009 года

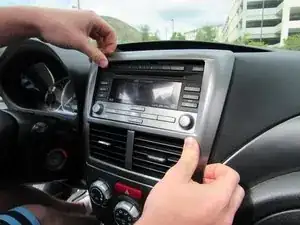

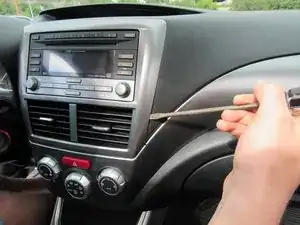

Вставьте пластиковый инструмент для снятия облицовки или монтировочный инструмент в шов за окантовкой и слегка поверните.

Если у вас нет специального инструмента для снятия облицовки, можно использовать тонкую плоскую отвертку — но будьте осторожны, чтобы не повредить облицовку или материалы панели.

С помощью рук медленно отожмите оставшуюся часть окантовки.

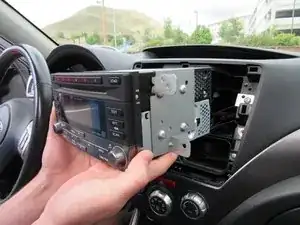

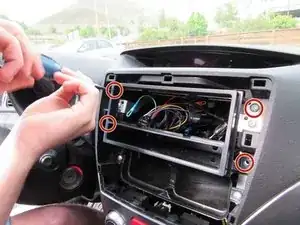

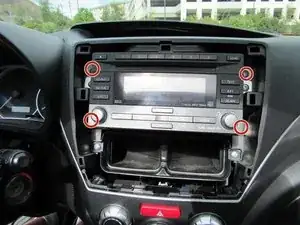

Выверните четыре винта с крестообразной шлицей 8x3/4", отмеченные на фото. Затем аккуратно выдвиньте магнитолу из её посадочного места.

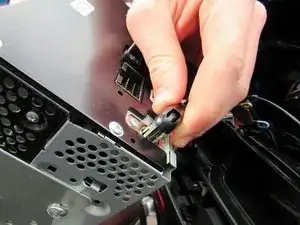

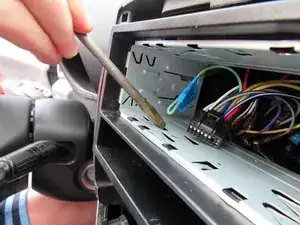

Отключите белые и чёрные жгуты проводки, нажав на маленькую защёлку над разъёмом.

Снимите антенный кабель, вытянув его из гнезда.

Найдите прилагаемый к послеарендной магнитоле монтажный жгут проводки.

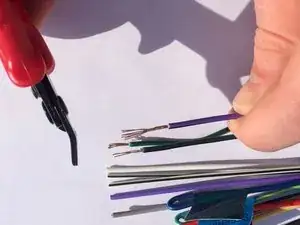

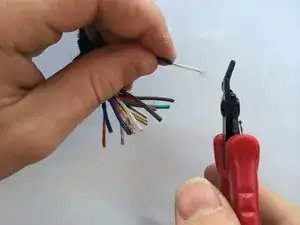

Снимите изоляцию с каждой жилы, необходимой для установки (см. таблицу в шаге 7).

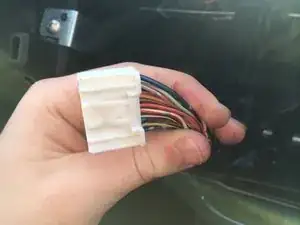

Найдите белый жгут проводки, расположенный за монтажным местом магнитолы.

Перережьте провода, чтобы отделить жилы жгута от электрической системы автомобиля.

Примечание: Будьте внимательны, чтобы не перерезать чёрный жгут. Чёрный жгут предназначен для CD-чейнджера и при этой установке не используется.

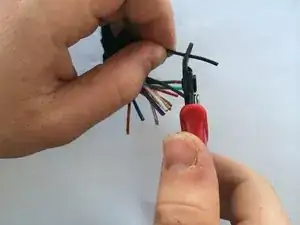

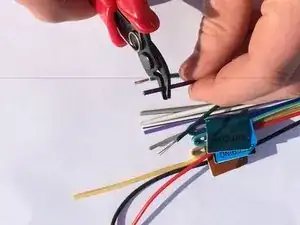

Снимите изоляцию с каждой жилы в жгуте, необходимой для установки.

Будьте осторожны при снятии изоляции. Жилы очень ломкие и легко рвутся.

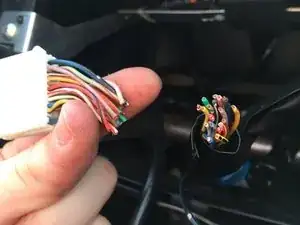

Когда и оригинальный белый жгут, и чёрный послеарендный жгут будут оголены, сведите концы вместе, чтобы определить, какие провода нужно соединить.

Соедините провода из двух жгутов проводки.

Для соединения можно использовать гильзы, пайку или изоленты для соединений. См. сопутствующие руководства для инструкций по каждому методу.

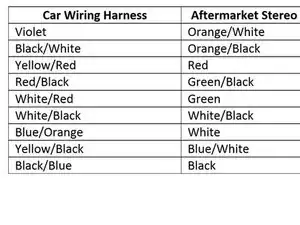

Используйте таблицу слева, чтобы сопоставить правильные провода. Провода, не указанные в таблице, не используются в установке и должны быть либо не разрезаны, либо изолированы концами с помощью электрической ленты.

После полного соединения двух жгутов переходите к установке новой магнитолы.

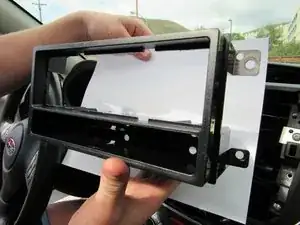

Найдите переходную монтажную скобу, входящую в комплект магнитолы.

Закрепите её на место теми же четырьмя винтами 8x3/4" с крестообразной шлицей от оригинальной магнитолы.

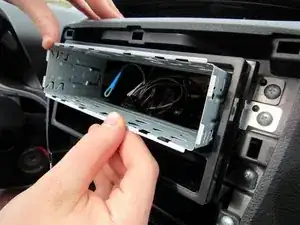

Найдите металлическую прокладку для послеарендной установки.

Вставьте её в монтажную скобу.

Нажмите на треугольные язычки вдоль каждого края, чтобы обеспечить плотное соединение.

Примечание: После прижатия язычков может оставаться небольшая подвижность. Это неизбежно, и большая часть люфта исчезнет после установки магнитолы на место.

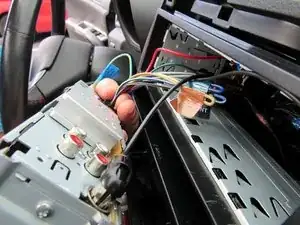

Подключите чёрный жгут проводки к новой магнитоле. Бережно обращайтесь с соединёнными проводами, так как они часто хрупкие.

Подключите антенный кабель в цилиндрический разъём. Если он не подходит, потребуется приобрести антенный адаптер, соответствующий вашему автомобилю.

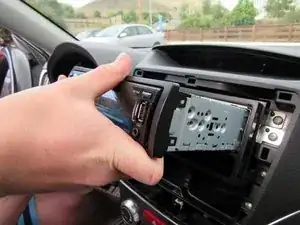

После подключения проводов вставьте магнитолу обратно в посадочное место. Она защёлкнется на своём месте.

Примечание: Не принуждайте магнитолу. Если она не заходит плавно, скорее всего провода мешают и их следует отрегулировать, чтобы предотвратить повреждение.

Защёлкните окончательную облицовку на место, чтобы завершить панель.

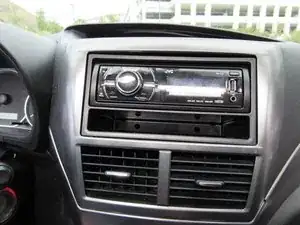

Установка послеарендной магнитолы завершена.

Проверьте, подаёт ли магнитола питание и подключены ли динамики. При возникновении электрической проблемы обратитесь к разделу устранения неполадок, связанному с этим руководством, для получения дополнительной инструкции.
