Замена твитера пассажирской двери Scion tC 2004–2010
Твитер в пассажирской дверце Scion tC 2004–2010 отвечает за воспроизведение высоких частот, таких как тарелочки, отдельные высокие ноты вокала и т.д. При выходе одного из твитеров из строя звучание в салоне становится несбалансированным, неприятным и отвлекающим.
Это руководство показывает, как заменить твитер в пассажирской двери. После выполнения всех шагов оба динамика будут работать, обеспечивая сбалансированное, приятное и не отвлекающее звучание.
Перед началом рекомендуется полностью выключить автомобиль, чтобы не повредить детали, связанные с дверью и динамиком.
Шаг 1

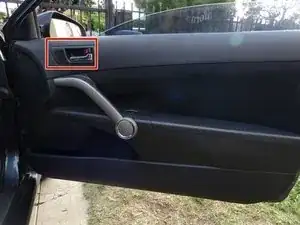

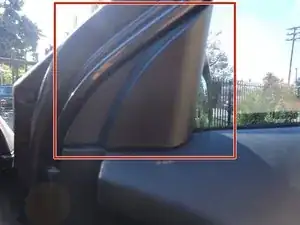

Твитер расположен в верхнем левом углу двери рядом с ручкой.
Шаг 2

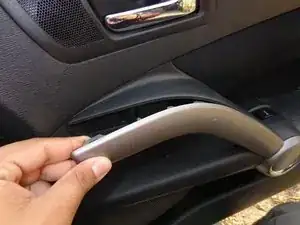

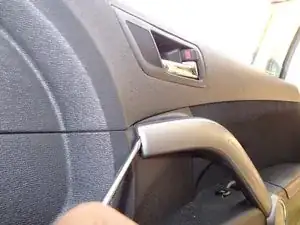

С помощью лопатки подденьте крышку ручки двери и отожмите её от двери.
После отщёлкивания крышки от ручки аккуратно снимайте крышку вручную, чтобы не повредить деталь.
Шаг 3

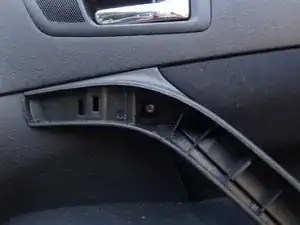

Снимите крышку ручки до полного отделения от двери.
Отложите крышку в сторону.
Шаг 4
Удалите два винта из ручки двери.
Шаг 5

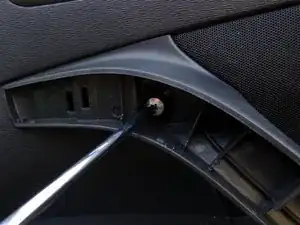

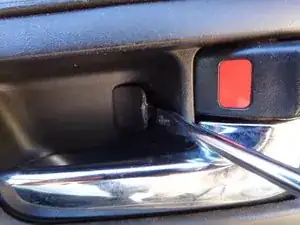

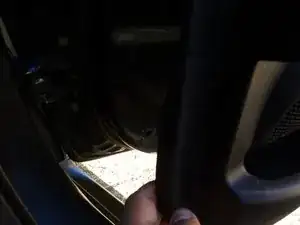

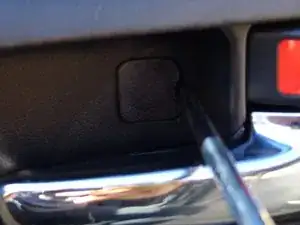

С помощью лопатки откройте маленькую крышку внутри ручки двери.

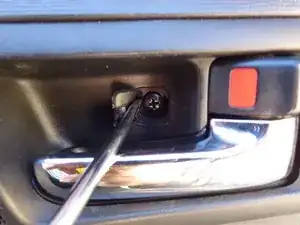

Удалите винт, находящийся внутри крышки.
Шаг 6

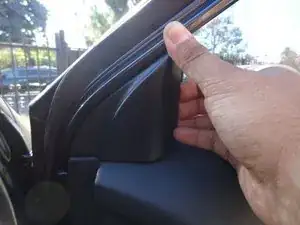

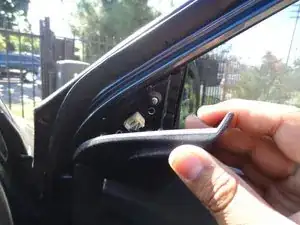

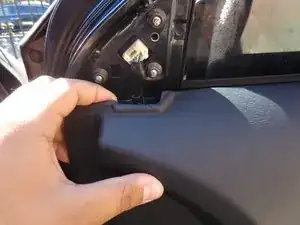

Снимите пластиковую накладку с боковой части двери.
Эта деталь закрывает болты, крепящие зеркало.
Шаг 7

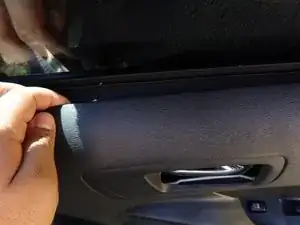

Чтобы снять обшивку двери, потяните от места, где была пластиковая накладка из предыдущего шага.

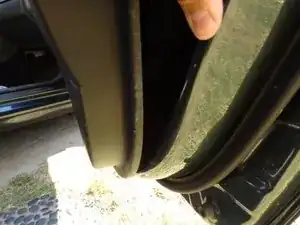

Перемещайтесь к другому участку на верхней части обшивки после того, как услышите щелчок. После каждого щелчка медленно продолжайте поддевать верхнюю часть обшивки, пока не дойдёте до конца двери.
Шаг 8

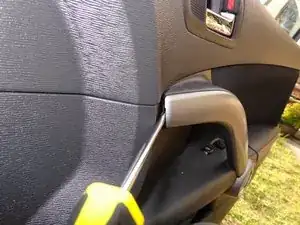

Перейдите к правому нижнему углу обшивки двери и подденьте этот участок, пока не услышите щелчок.
После правого нижнего угла перейдите к левому нижнему углу и подденьте его до щелчка.
Шаг 9

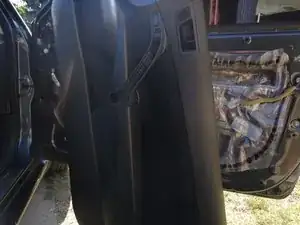

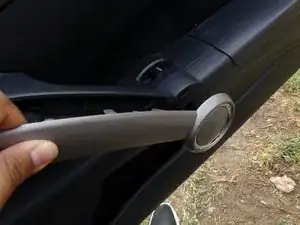

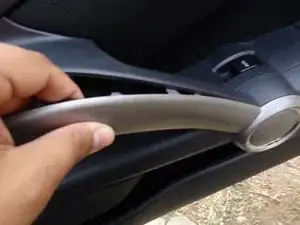

Для окончательного снятия обшивки возьмитесь за ручку и снимите обшивку. Тяните с постоянной умеренной силой, аккуратно, чтобы не повредить обшивку и два провода, всё ещё прикреплённых к ней.
Поверните обшивку двери набок, осторожно обращаясь с двумя проводами, и прислоните её к двери как можно более ровно.
Шаг 10

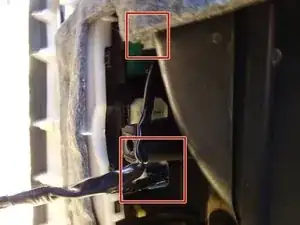

Два провода остаются подключёнными к обшивке двери, а не к самой двери.
Шаг 11

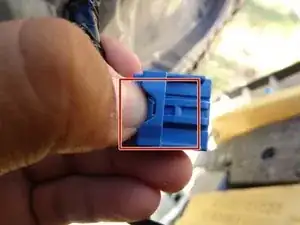

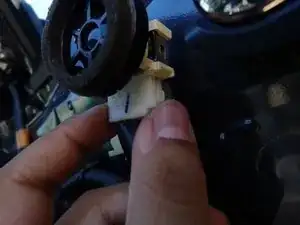

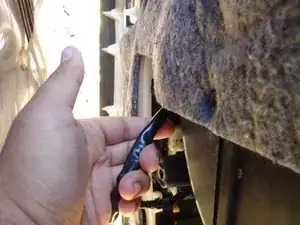

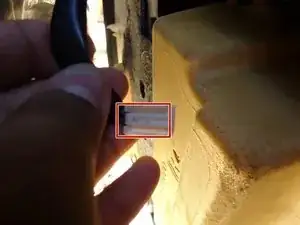

Чтобы отсоединить каждый провод, держите за защёлку и тяните её, отсоединяя провод.
Шаг 12
Поднимите отсоединённую обшивку и отложите её в сторону.

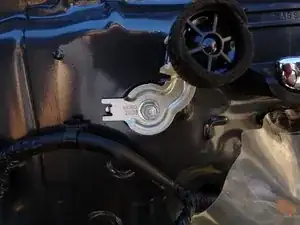

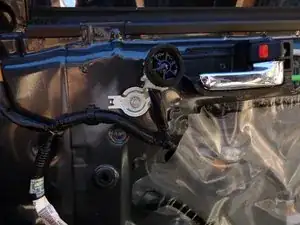

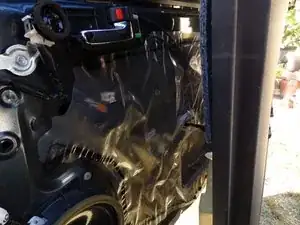

Твитер находится в верхнем левом углу двери рядом с ручкой.
Чтобы снять твитер, отсоедините провод так же, как в предыдущих шагах. Держите защёлку сбоку и тяните провод.
Шаг 13

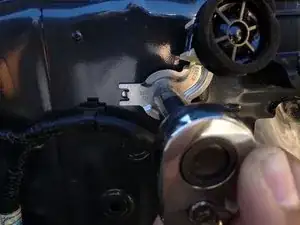

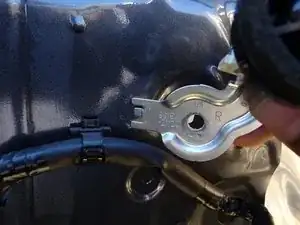

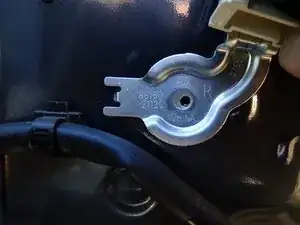

Используйте трещотку с головкой на 10 мм, чтобы открутить гайку.
После снятия гайки удерживайте сам динамик.
Шаг 14

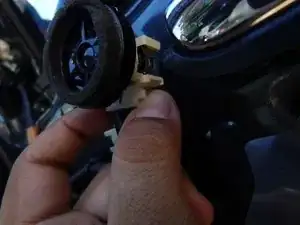

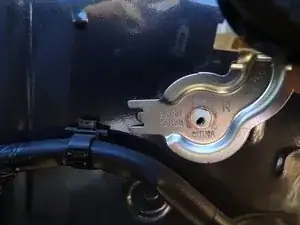

Удерживая динамик, медленно потяните его к себе до появления сопротивления.

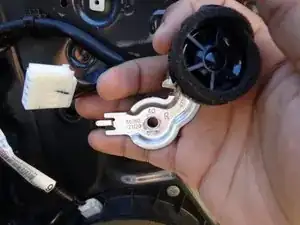

Потяните динамик под углом вправо от текущего положения. Динамик освободится и его можно будет заменить на новый твитер.
Заключение
Для повторной сборки выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
