Замена свечей зажигания и/или катушек зажигания

Применимо к двигателям H4D и H4Bt (M281 E10 и M281 E09)
Рекомендуется выполнять эту операцию на холодном двигателе.

Заменять каждые: 60 000 км/4 года (иридиевые) или 20 000 км (медно-никелевые).

Зазор электрода: 0,8 мм (зависит от модели свечи зажигания)

H4Bt: обязательны иридиевые свечи зажигания.

H4D: при использовании E85 предпочтительнее иридиевые свечи зажигания.

Смотрите вики для дополнительной информации.

Шаг 1

Откройте багажник.

Отодвиньте коврики багажника в сторону.

Отверните 6 винтов T50 вручную или используя вороток и головку.

Поднимите и отложите в сторону крышку моторного отсека.

Отключите и отложите в сторону кожух вентиляции картерных газов.

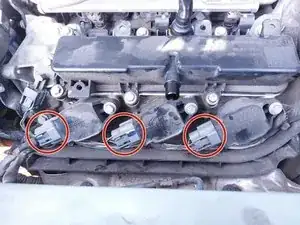

Отключите разъёмы катушек зажигания.

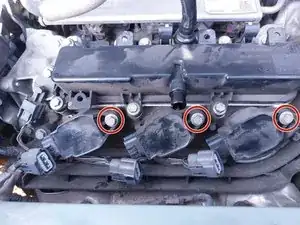

Отверните по одному болту 8 мм у каждой из 3 катушек зажигания.

Аккуратно извлеките катушки зажигания.

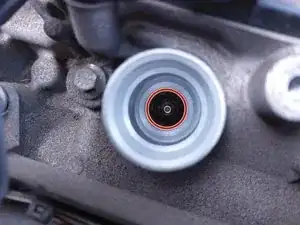

Отверните и извлеките свечи зажигания с помощью свечной головки 14 мм.

Очистите и/или продуйте зону от мусора, чтобы избежать загрязнения цилиндров.

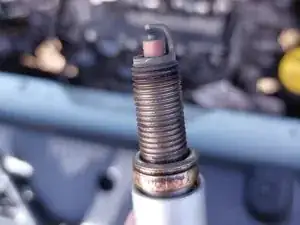

Показанная рядом никелево-медная свеча имеет примерно 25 000 км наработки, при использовании 100% E85.

Затяните новую свечу зажигания свечной головкой 14 мм моментом 24 Н·м.

При необходимости проверьте и отрегулируйте зазор свечи в соответствии с техническими характеристиками выбранной модели.

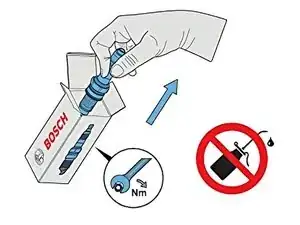

RTA (Revue Technique Automobile) и производители свечей рекомендуют не смазывать резьбу свечи.

Не изменяйте зазор у использованной свечи.

Установите катушки зажигания на свечи.

Затяните каждый из трёх болтов катушек 8 мм моментом 10 Н·м.

Подключите разъёмы катушек зажигания.

Поздравляем! Вы заменили свечи и/или катушки зажигания!

Перевод руководства с ifixit.com
