Замена головного блока радио Scion tC 2011–2013

В данном руководстве показано, как безопасно снять и заменить головной блок радио в автомобиле.

Шаг 1

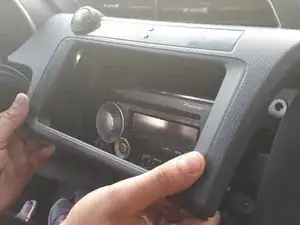

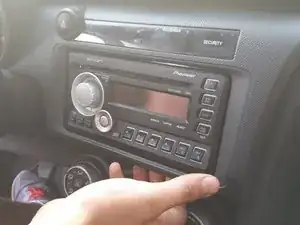

Снимите панель приборной панели вокруг радио, потянув за нижнюю часть блока.

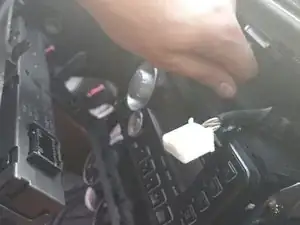

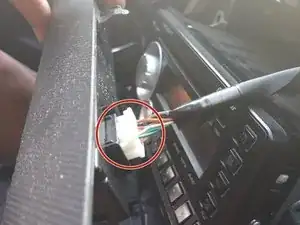

Отсоедините разъём проводки, подключённый к панели, нажав внутрь на защёлки.

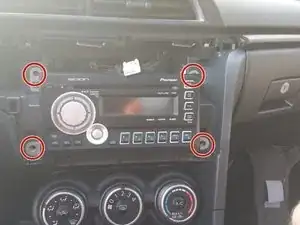

Удалите четыре винта #2 длиной 12 мм, закрепляющих головной блок в корпусе.

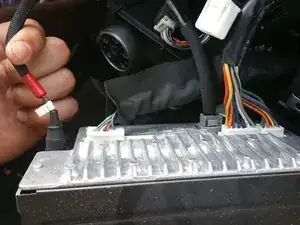

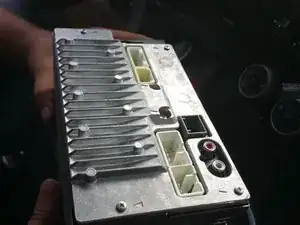

Отсоедините каждую связку проводов, подключённую к задней части головного блока.

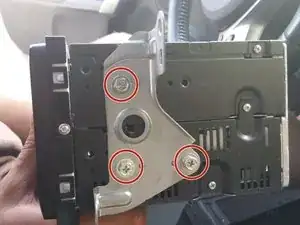

Найдите металлические кронштейны на боковой стороне головного блока.

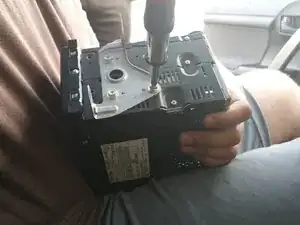

Используя крестовую отвёртку, снимите по три винта #2 длиной 25 мм с каждого опорного кронштейна на боковой стороне головного блока.

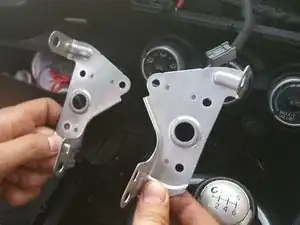

Прикрутите опорные кронштейны к новому головному блоку радио.

Обратите внимание, что кронштейны специфичны для автомобиля. Они не входят в комплект с новым головным блоком.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
