Замена дисковода Kenwood KDC-BT565U
Если дисковод работает неправильно или диск застрял и не извлекается даже после принудительного сброса, возможно, потребуется заменить или разобрать устройство KDC-BT565U, чтобы восстановить его нормальную работу.
Примечание: для этого необходимо извлечь KDC-BT565U из автомобиля. Если устройство установлено в автомобиле, его нужно сначала демонтировать. Это может потребовать специализированной помощи.
Шаг 1
Нажмите кнопку извлечения в левом нижнем углу передней панели.
Шаг 2
Начните с того, что слегка приподнимите переднюю панель с той стороны, где находится кнопка открытия.
Сдвиньте панель в сторону кнопки извлечения, затем полностью извлеките её.
Шаг 3
Одной рукой возьмитесь за наружную металлическую оправу, другой — за переднюю часть устройства.
Сдвиньте оправу назад, пока она не снимется с устройства.
Шаг 4

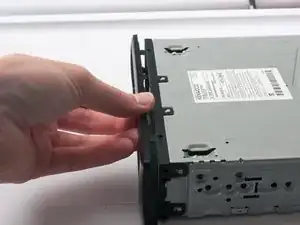

Снимите тонкую рамку с передней части устройства. Для этого сначала отстегните верхние фиксаторы, затем нижние.
Шаг 5

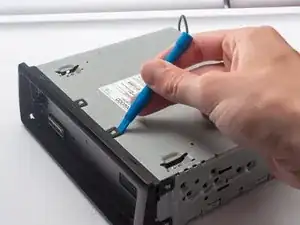

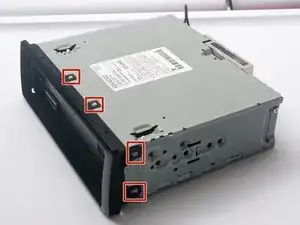

Подденьте защёлки выступов по краям с помощью пластикового инструмента для вскрытия или лопатки.
Шаг 6
Выкрутите два винта Phillips #0 (PH0) длиной 5,5 мм, расположенные внизу устройства.
Шаг 7

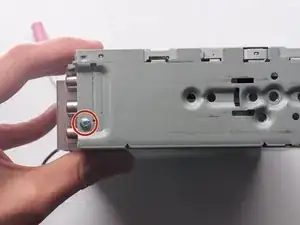

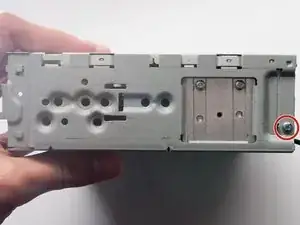

Выкрутите два винта Phillips #0 длиной 6 мм с боковой стороны устройства.
Шаг 8
Выкрутите винт Phillips #0 длиной 7,5 мм, расположенный между красным и белым RCA-входами.
Выкрутите два винта Phillips #0 длиной 13,5 мм, расположенные в верхней части алюминиевого блока.
Выкрутите винт Phillips #0 длиной 10 мм, расположенный в нижней части алюминиевого блока.
Выкрутите два винта Phillips #0 длиной 6 мм, расположенные выше крепления микрофона и ниже круглого разъёма.
Выкрутите винт Phillips #0 длиной 7,5 мм рядом с большим прямоугольным силовым разъёмом.
Выкрутите винт Phillips #0 длиной 10 мм, расположенный над алюминиевым блоком.
Шаг 9

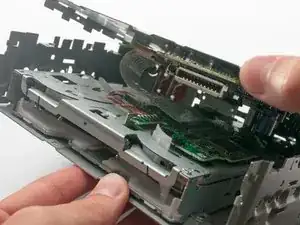

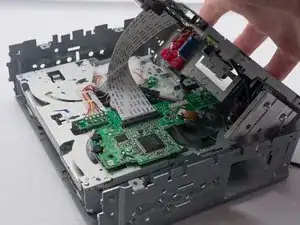

Осторожно разъедините верхнюю и нижнюю металлические части корпуса устройства.
Между двумя половинками проходит соединительная лента. Слишком сильное усилие может порвать её и нанести необратимый ущерб.
Шаг 10

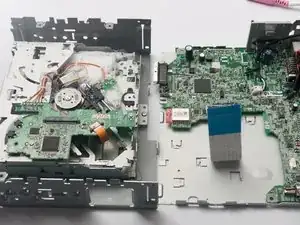

Осторожно извлеките ленту из разъёма на нижней половине устройства (на нижней половине расположен дисковод).
Чтобы извлечь ленту, одной рукой удерживайте чёрный разъём, другой — основание ленты. Рядом с основанием у ленты есть синий армированный участок (см. на втором фото), за который удобно тянуть.
Шаг 11

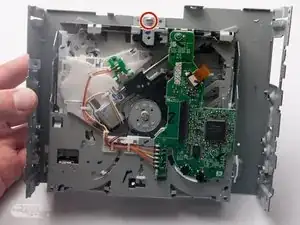

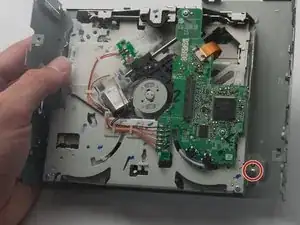

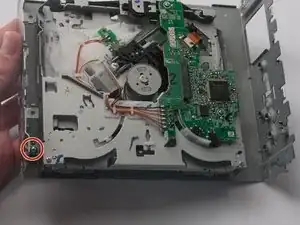

Чтобы полностью демонтировать и заменить дисковод, выкрутите три винта Phillips #0 длиной 6 мм, которые крепят дисковод к корпусу.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке. Будьте осторожны при подключении ленты нового дисковода к материнской плате. Лента легко повреждается.
Перевод руководства с ifixit.com
