Замена задней панели Sony CDX-GT540UI
В данном руководстве показано, как снять заднюю панель для работы внутри устройства.
Перед проведением любых ремонтных работ необходимо извлечь устройство из автомобиля. Для этого следуйте по этой ссылке, чтобы увидеть общие инструкции по снятию стереосистемы с автомобиля.
Шаг 1

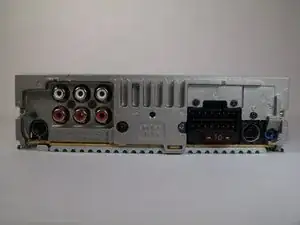

Найдите зажим на жгуте проводов.
Шаг 2

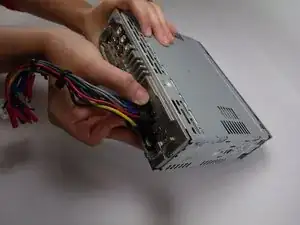

Надавите на зажим, как будто это Ethernet-кабель.

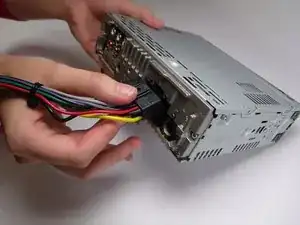

Проведите жгутом из стороны в сторону, слегка вытягивая его к себе, пока он не отсоединится.
Шаг 3
Найдите заднюю панель.
Шаг 4

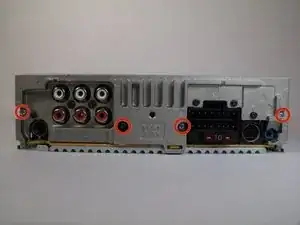

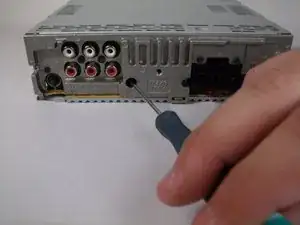

Удалите четыре винта Phillips #00 (серые) по 11,5 мм с задней панели.
Шаг 5

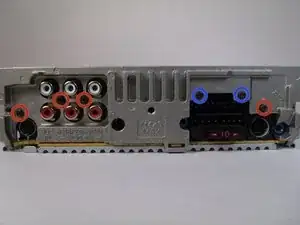

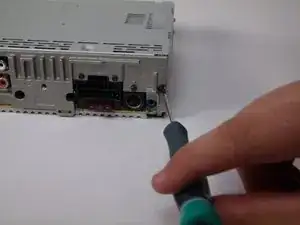

Удалите четыре винта Phillips #00 (черные) по 9,5 мм с задней панели.
Удалите два винта Phillips #00 (черные) по 7,5 мм с задней панели.
Шаг 6

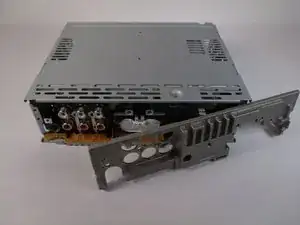

Удалите заднюю панель.
На задней панели будет термопаста (белая). Не трогайте.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
