Замена передней панели Canon ZR70MC

Камеры

Панели Canon ZR70MC удерживают видеокамеру вместе. Передняя панель, в частности, содержит компоненты динамиков и защищает объектив видеокамеры. Убедитесь, что у вас есть отведенное место для мелких деталей видеокамеры, чтобы не потерять ни одной части. Этот гид покажет вам, как снять переднюю панель, обеспечивая доступ к компонентам динамиков, компонентам объектива и схемам для светодиодов (для более опытных ремонтников).

Шаг 1

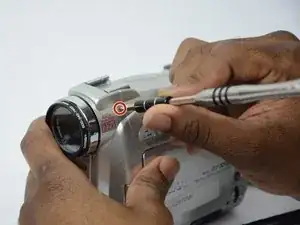

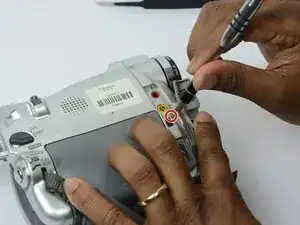

Открутите винт 3,35 мм.

Шаг 2

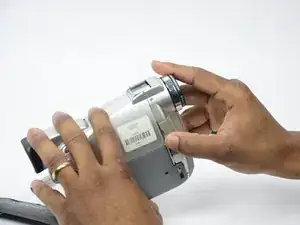

Поверните ZR70MC так, чтобы видеть нижнюю часть видеокамеры.

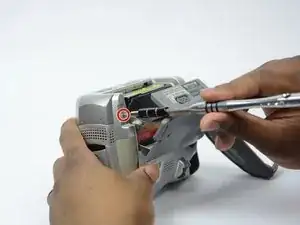

Открутите винт 3,35 мм, расположенный в верхнем левом углу камеры.

Шаг 3

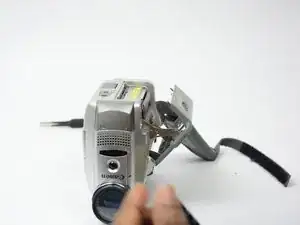

Поверните камеру на бок и снимите крышку для аудиовходов. Внутри за крышкой расположен винт 2,65 мм.

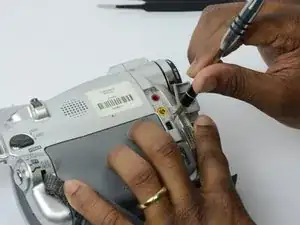

Удалите винт 2,65 мм.

Шаг 4

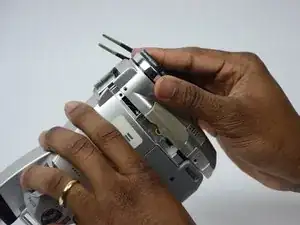

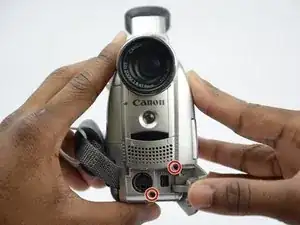

Снимите крышку, расположенную на передней стороне видеокамеры, потянув за нижнюю выемку.

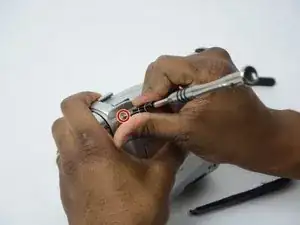

Найдите и удалите два винта 3,35 мм.

Шаг 5

Поверните видеокамеру так, чтобы нижняя часть смотрела вверх, и откройте отсек для кассеты с пленкой.

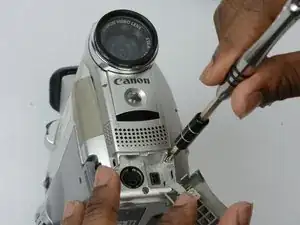

Под панелью кассеты с пленкой, на передней левой стороне видеокамеры, находится один винт 3,35 мм. Удалите винт.

Шаг 6

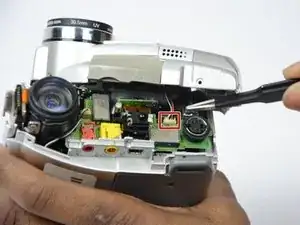

Теперь, когда все винты удалены, аккуратно снимите переднюю панель, потянув за нее.

Динамик будет подключен к корпусу проводом. Будьте осторожны, чтобы не повредить этот провод.

Шаг 7

Замена передней панели Canon ZR70MCПеревод руководства с ifixit.com
