Замена компонента ЖК-дисплея Canon ZR70MC
Если экран ЖК-дисплея вашей видеокамеры Canon ZR70MC треснул, повреждён или больше не отображает изображение корректно, это руководство проведёт Вас через процесс замены компонента ЖК-дисплея. Неисправный или повреждённый ЖК-дисплей значительно ухудшает удобство использования видеокамеры, но при наличии необходимых инструментов и соблюдении шагов Вы сможете восстановить её работоспособность.
Это руководство из 12 шагов поможет Вам безопасно и эффективно снять повреждённый ЖК-дисплей и установить новый. Если экран ЖК-дисплея треснул, следуйте этому руководству для дополнительных мер предосторожности.
Перед началом ремонта убедитесь, что видеокамера выключена и отключена от всех источников питания для обеспечения безопасности во время ремонта.
Шаг 1
Открутите винт 3,35 мм.
Шаг 2
Поверните ZR70MC так, чтобы был виден низ видеокамеры.

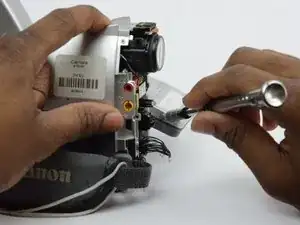

Открутите винт 3,35 мм, расположенный в верхней левой части корпуса.
Шаг 3

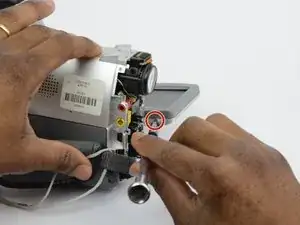

Поверните камеру на бок и снимите крышку разъёмов для аудиовходов. За крышкой находится винт 2,65 мм.
Удалите винт 2,65 мм.
Шаг 4

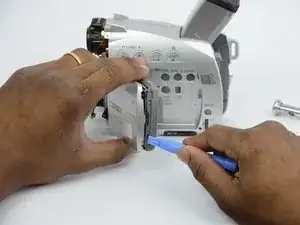

Снимите крышку, расположенную на передней части видеокамеры, потянув за нижнюю пазовую кромку.
Найдите и удалите два винта 3,35 мм.
Шаг 5
Поверните видеокамеру так, чтобы низ был направлен вверх, и откройте отсек кассеты с лентой.
Под панелью кассеты с лентой, на передней левой стороне видеокамеры, находится один винт 3,35 мм. Удалите этот винт.
Шаг 6

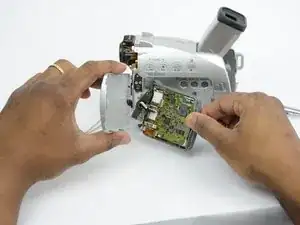

Теперь, когда все винты удалены, снимите переднюю панель, аккуратно потянув за неё.
Динамик будет соединён с основным корпусом проводом. Будьте осторожны, чтобы не повредить этот провод.
Шаг 7

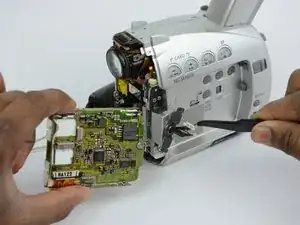

Используйте пинцет, чтобы осторожно вытащить провод динамика из корпуса видеокамеры.
Полностью отведите переднюю панель от корпуса видеокамеры.
Шаг 8

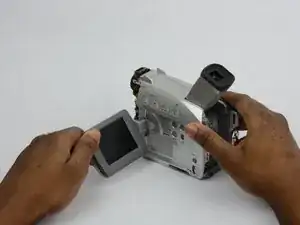

Откройте ЖК-экран.

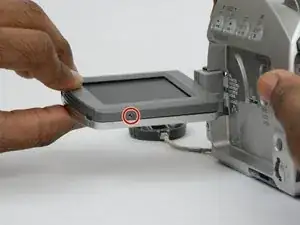

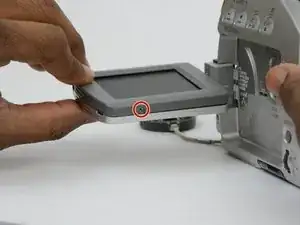

Найдите и удалите винт 2,7 мм в нижней части монитора ЖК.
Шаг 9
Поверните монитор ЖК так, чтобы экран был направлен вниз.

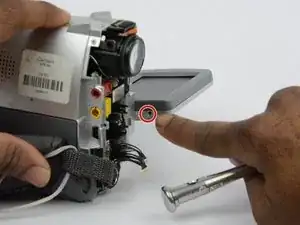

На мониторе ЖК, в месте его соединения с основным корпусом видеокамеры, находится винт 2,7 мм. Удалите этот винт.
Шаг 10
Поверните монитор ЖК так, чтобы экран был направлен вверх.

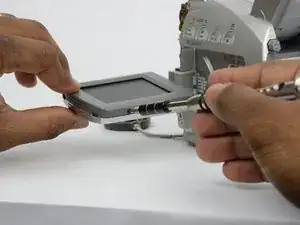

В месте соединения монитора ЖК с основным корпусом видеокамеры находится винт 2,7 мм. Удалите этот винт.
Шаг 11

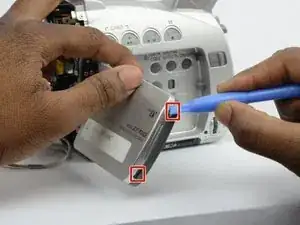

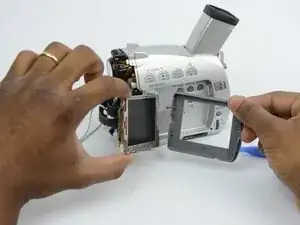

Теперь, когда все винты удалены, используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть корпус монитора ЖК.
Шаг 12

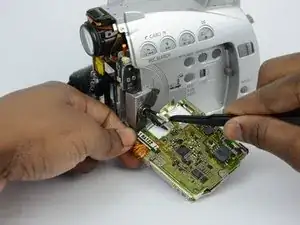

Используйте пинцет для снятия проводных соединений, удерживающих ЖК-экран на месте.
Извлеките весь ЖК-экран.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Отнесите электроотходы на переработку к сертифицированному по стандарту R2 или e-Stewards месту.
Перевод руководства с ifixit.com
