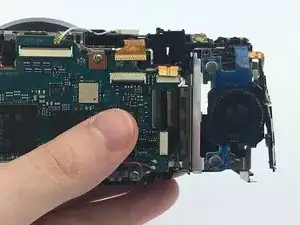

Sony NEX-5T Материнская плата

Откройте отсек для батареи, сдвинув защёлку вправо.

Нажмите на синюю защёлку.

Батарея находится на пружине, поэтому удерживайте её, иначе она может выскочить.

Выньте батарею.

Перед началом этого шага убедитесь, что переключатель питания камеры выключен.

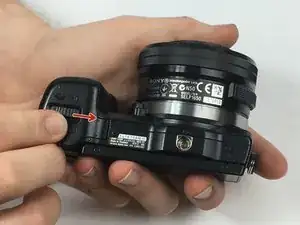

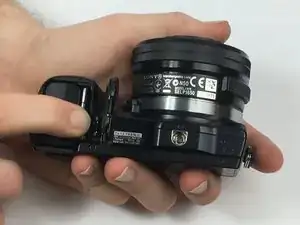

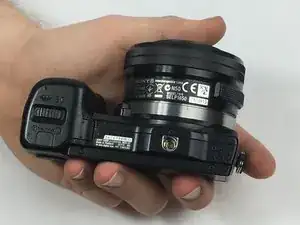

Начните, удерживая камеру перевёрнутой дном к себе. Найдите крышку отсека для карты SD и батареи.

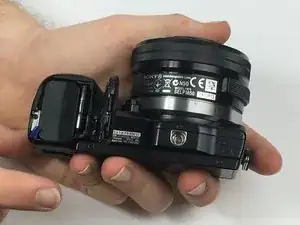

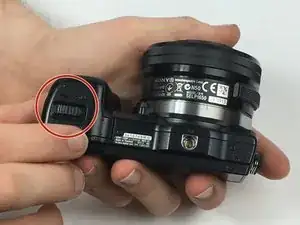

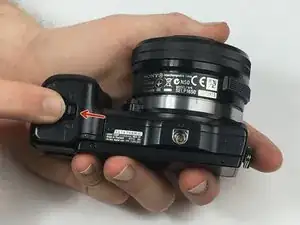

Другой рукой сдвиньте фиксатор этой крышки вправо. Это освободит крышку и позволит ей приподняться.

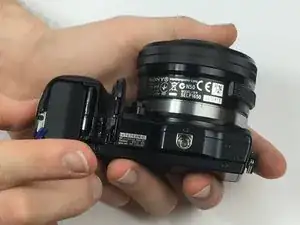

Теперь, когда крышка отсека для батареи и карты SD открыта, карта SD видна.

Нажмите на карту SD до щелчка. Отпустите карту — она выдвинется и станет доступна для извлечения.

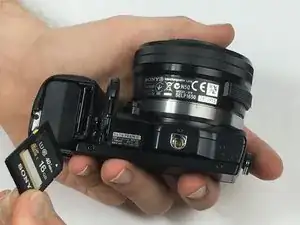

Возьмите карту SD и выньте её из слота.

Чтобы вставить карту SD, поместите её в посадочное место.

Затем нажмите на карту SD до щелчка.

Чтобы убедиться, что карта SD установлена, визуально проверьте: карта должна быть заподлицо с корпусом посадочного места.

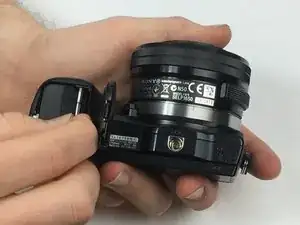

Закройте крышку отсека для карты SD и батареи.

Закройте крышку и, удерживая её, сдвиньте запорную вкладку влево. Этот шаг зафиксирует крышку на месте.

Карта SD теперь установлена и вы можете включить устройство.

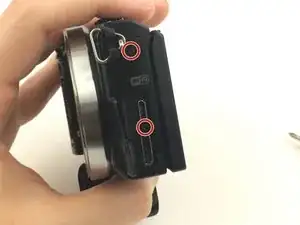

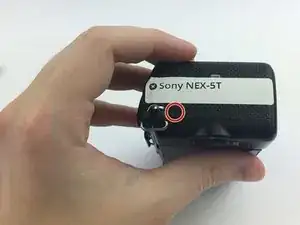

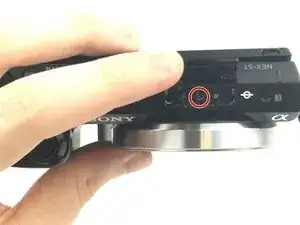

Удалите внешние винт 3.5 мм сбоку.

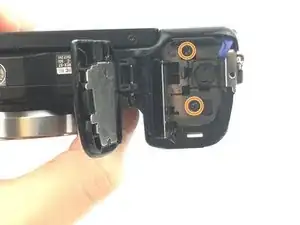

Удалите нижний винт 3.5 мм в отсеке для батареи.

Отстеплерьте переднюю панель с помощью маленькой пластиковой лопатки.

Передняя панель приклеена к рамке камеры, поэтому для её снятия может понадобиться больше усилий. Будьте осторожны, чтобы не сломать панель при отщёлкивании.

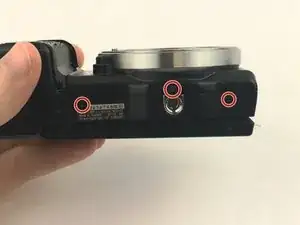

Удалите нижние винты 3.5 мм.

Откройте крышку USB на стороне камеры.

Удалите боковые винты USB 3.5 мм.

Удалите винты 4 мм на задней стенке отсека батареи.

Удалите верхний винт крепления горячего башмака 3.5 мм.

Поднимите экран.

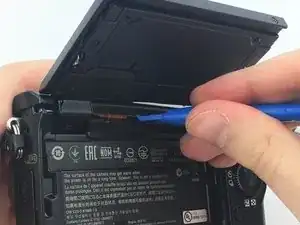

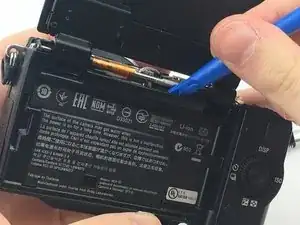

Отщёлкните верхнюю крышку с помощью маленькой пластиковой лопатки.

Отщёлкните заднюю верхнюю часть корпуса с помощью пластиковой лопатки.

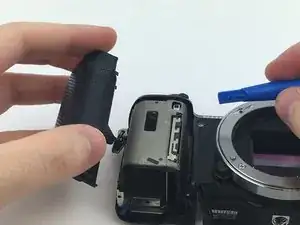

Переверните камеру так, чтобы сенсор был направлен вниз, и подденьте заднюю крышку от отсека батареи снизу вверх.

Удалите винты крепления штатива 2.25 мм.

Удалите боковой винт для крепления шнурка 2.25 мм.

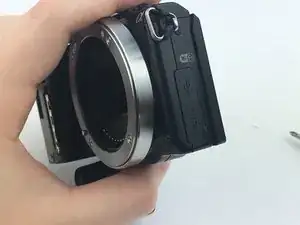

Снимите крепление шнурка, потянув его на себя.

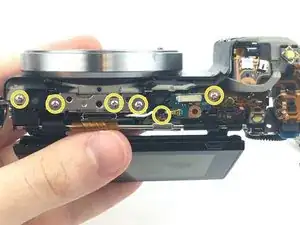

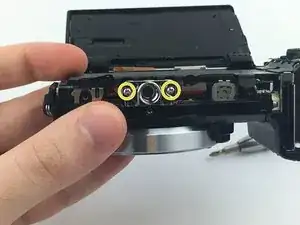

Удалите винты 2.25 мм с верхней части.

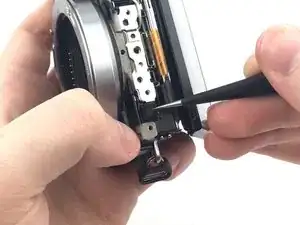

С помощью пинцета выньте резиновую заглушку.

Заглушка удерживается в отверстии только за счёт трения.

Заглушка мала — не потеряйте её.

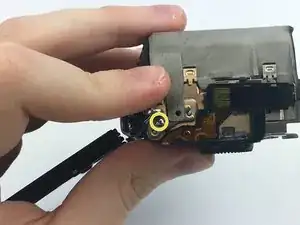

Вытяните провод, который был под заглушкой, из рамки.

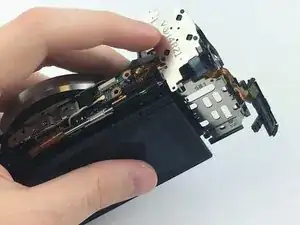

Откиньте селектор поворота и органы управления вперёд через верх.

Удерживая органы управления на месте, разъедините две части корпуса.

Между материнской платой и дисплеем всё ещё есть разъём, поэтому не тяните слишком сильно.

Отключите соединение между материнской платой и дисплеем, вытащив разъём в направлении стрелки.

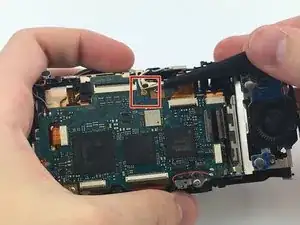

С помощью пинцета отсоедините металлический проводник в верхней части материнской платы, потянув его вверх.

Отсоедините два разъёма в правом верхнем углу, потянув их вверх в направлении верха устройства.

Отсоедините два разъёма справа, потянув их вправо.

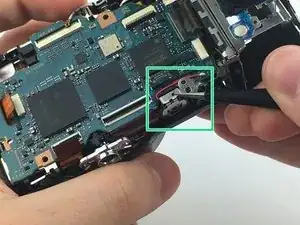

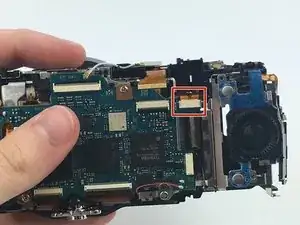

С помощью пинцета откиньте чёрную защёлку на большом разъёме внизу.

Снимите разъём, потянув его от материнской платы.

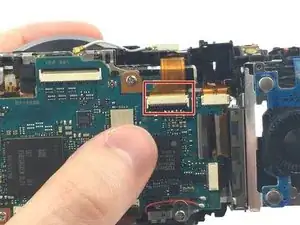

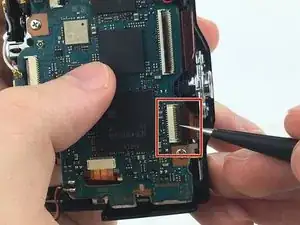

С помощью пинцета откиньте защёлку на меньшем разъёме.

Снимите разъём, потянув его от материнской платы.

Процесс такой же, как на предыдущем шаге.

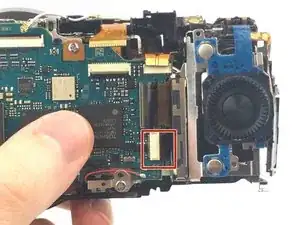

Отсоедините разъём, проходящий через материнскую плату.

У этого разъёма нет защёлки.

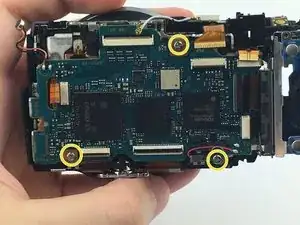

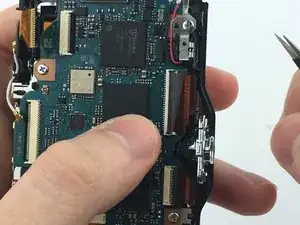

Снимите четыре винта длиной 4 мм, крепящие материнскую плату к раме.

Пинцетом снимите металлическую крышку динамика.

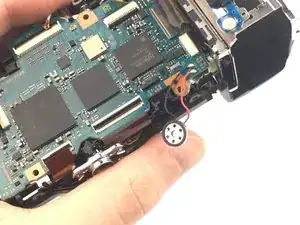

Выньте динамик из рамы.

Запомните расположение проводов в рамке для последующей сборки.

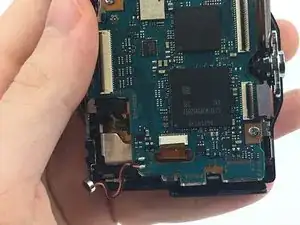

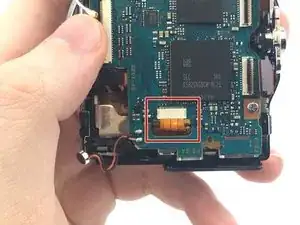

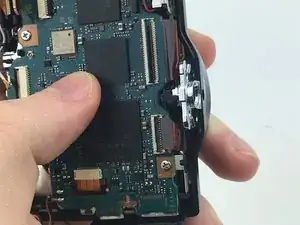

Поднимите материнскую плату и отсоедините разъём на её задней стороне.

Отделите материнскую плату от рамы.
