Замена объектива Sony HDR-PJ410

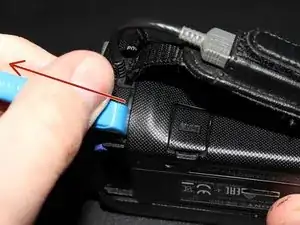

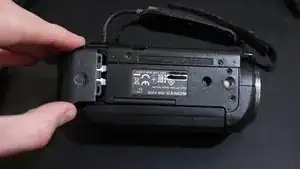

Выдвиньте крышку батарейного отсека наружу, чтобы разблокировать её.

Затем нажмите маленькую синюю защёлку наружу, чтобы разблокировать батарею.

Наконец, извлеките батарею.

Поднимите батарею и тяните наружу, чтобы "отщёлкнуть" её от корпуса камеры.

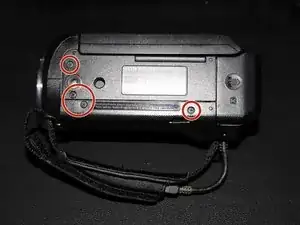

Удалите 4 винта Philips #000 с нижней части камеры.

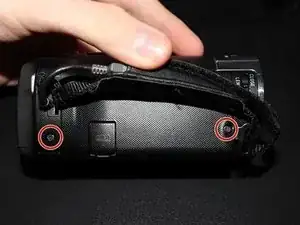

Удалите 2 винта Philips #000 с правой стороны камеры.

Откройте ЖК-экран.

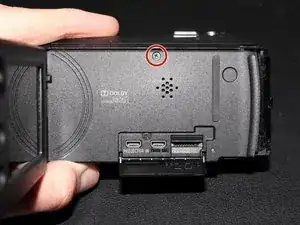

Удалите винт Philips #000 с верхней левой стороны камеры.

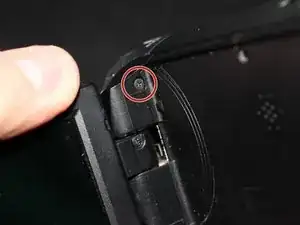

Удалите винт Philips #000 возле верхнего правого угла ЖК-экрана.

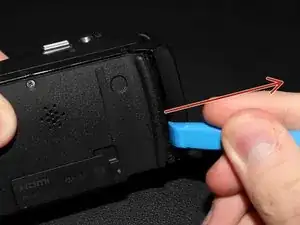

Используйте лопатку для вскрытия, чтобы снять маленькую пластиковую панель с задней части камеры.

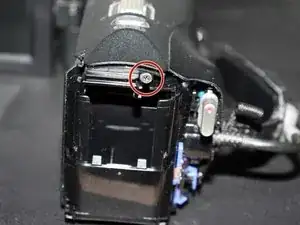

Удалите винт Philips #000 с верхней задней части камеры, под панелью, которую мы сняли на шаге 7.

Используйте медиатор для гитары или лопатку для вскрытия, чтобы снять пластиковую крышку петли, удерживающую ЖК-экран.

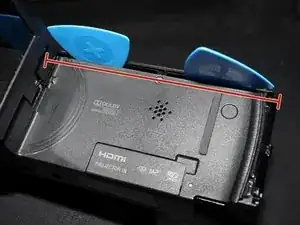

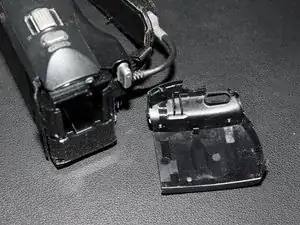

Используя медиаторы, подденьте и снимите верхнюю и правую панель камеры — они представляют собой единое целое.

Сначала их может быть трудно снять. Никогда не пытайтесь удалить панель с силой, иначе вы сломаете пластиковые защёлки, которые её удерживают.

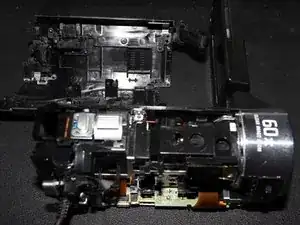

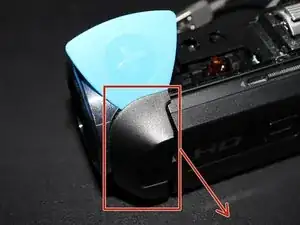

Снимите серебристую внешнюю крышку объектива с помощью медиатора или лопатки для вскрытия.

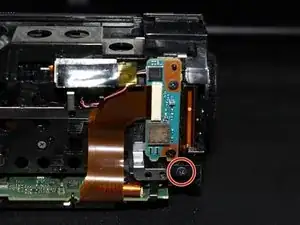

Удалите винт на передней части камеры в нижнем правом углу, который удерживает внутреннюю крышку объектива.

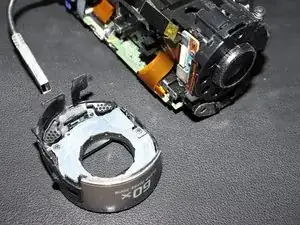

Очень осторожно извлеките внутреннюю крышку объектива, тянув её наружу.

Микрофон приклеен к внутренней крышке объектива и подключён лентой к плате. Если крышка будет тянута слишком сильно, лентовый кабель микрофона может порваться, и микрофон камеры перестанет работать. Тяните крышку очень аккуратно.

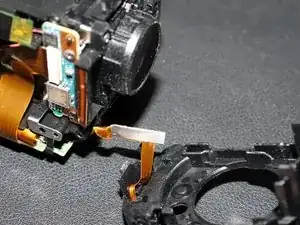

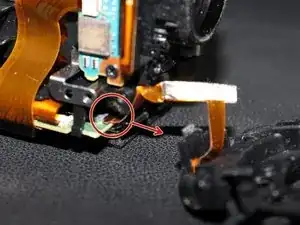

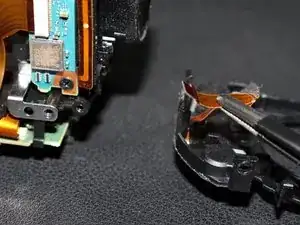

Осторожно отсоедините лентовый кабель микрофона от платы с помощью пинцета.

При отсоединении лентовых кабелей всегда тяните за конец кабеля — за разъём, и никогда не тяните за сам кабель. Лентовые кабели, особенно маленькие, очень хрупкие.

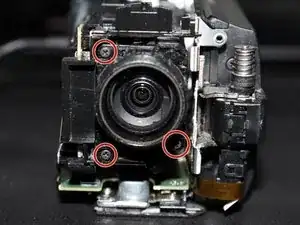

Удалите 3 винта Philips #000, которые удерживают объектив.

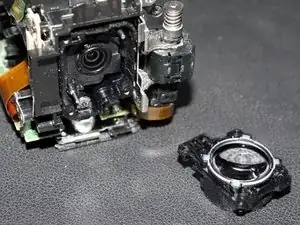

Затем аккуратно извлеките старый объектив.

Для установки нового объектива выполните эти действия в обратном порядке. Установите объектив на место и снова закрутите 3 винта.

Избегайте касания заменяемого объектива. Рекомендуется протереть новый объектив микрофибровой тканью перед установкой, чтобы удалить отпечатки пальцев и пыль.
