Замена ЖК-экрана Sony Alpha NEX-C3
ЖК-экран служит полезным дисплеем при съемке фотографий. Трещина или повреждение экрана требуют его замены.
Шаг 1
Выключите камеру, сдвинув переключатель питания.
Шаг 2
Поднимите ЖК-экран вверх.
Шаг 3

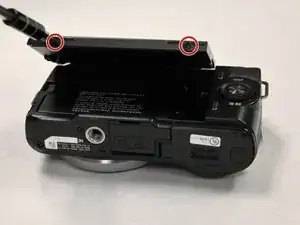

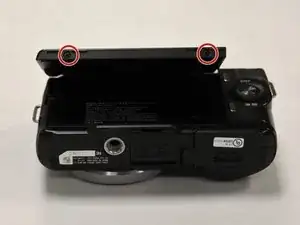

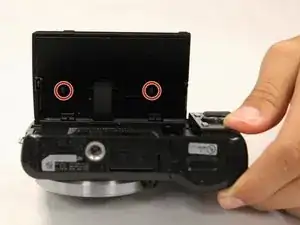

Используйте отвертку Phillips №000, чтобы выкрутить два винта 2,0 мм в нижней части ЖК-экрана.
Шаг 4

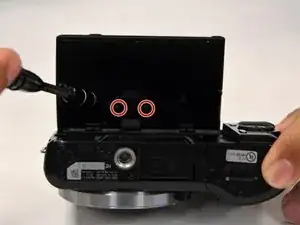

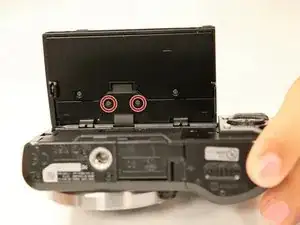

Используйте отвертку Phillips №000, чтобы выкрутить два винта 1,0 мм на меньшей задней пластине ЖК-экрана, которая закрывает гибкий шлейф.

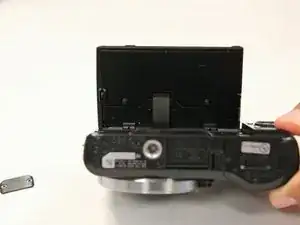

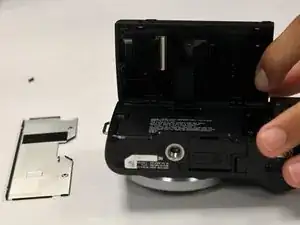

Меньшая задняя пластина должна легко сниматься. Отложите её в сторону.
Шаг 5

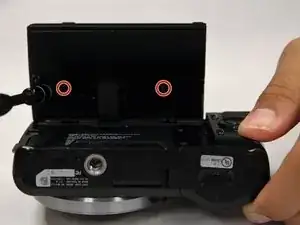

Используйте отвертку Phillips №000, чтобы выкрутить два винта 1,0 мм на большей задней пластине ЖК-экрана.
Шаг 6

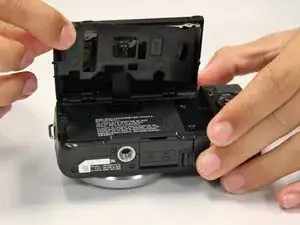

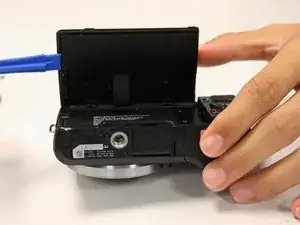

С помощью пластикового инструмента для вскрытия снимите большую заднюю пластину с ЖК-экрана.
Шаг 7
Сдвиньте черный пластиковый элемент с тыльной стороны ЖК-экрана руками, аккуратно сняв его.
Шаг 8

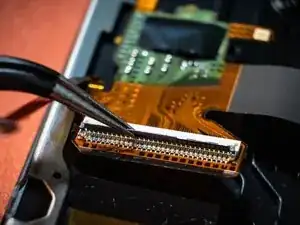

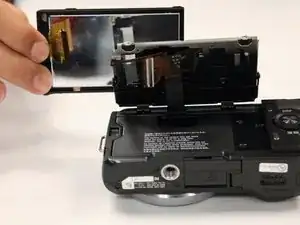

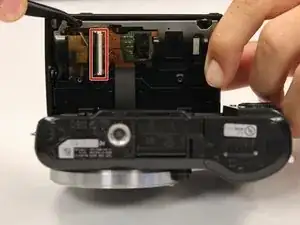

С помощью пинцета осторожно отведите защелку разъема. Она поворачивается вверх. Потяните шлейф от платы вверх и от себя — после этого ЖК-экран должен отделиться.
Шлейф материнской платы подключается через специальный разъем.
Шаг 9

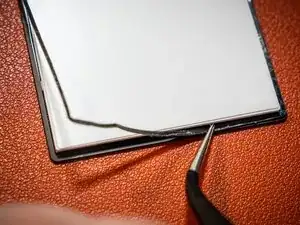

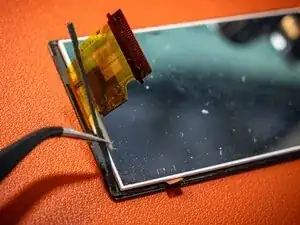

Экран приклеен к рамке тонкой полоской клея. Аккуратно нажмите на угол тыльной стороны экрана, чтобы отделить его от рамки.

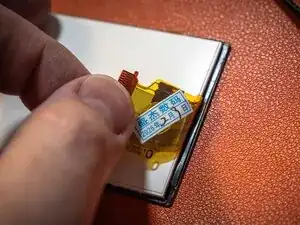

Если в комплекте с новым экраном отсутствует своя клейкая лента, осторожно снимите оригинальную клейкую ленту с исходного экрана и перенесите её на новый экран.
Шаг 10

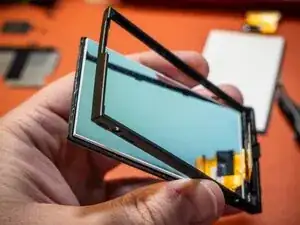

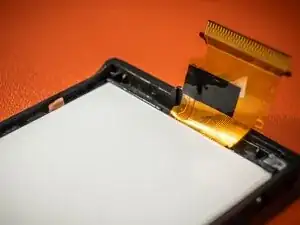

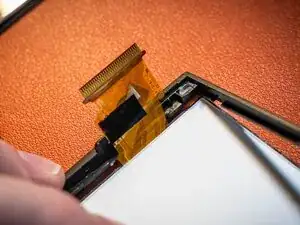

Вставьте новый экран в рамку, убедившись, что гибкий шлейф и медная контактная лента аккуратно сложены внутрь рамки, чтобы избежать их повреждения.
Теперь вы можете собрать устройство в обратном порядке, начиная с шага 8.
Наслаждайтесь новым экраном!
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке. При установке гибкого шлейфа разъем требует отдельного действия: в разъеме есть маленькая защелка, которая прижимается к шлейфу, чтобы зафиксировать его.
