Замена ЖК-экрана Nikon Coolpix S8000

В целях безопасности выньте батарею перед разборкой камеры.

Удалите три винта Phillips: два коротких винта (красные) и один более длинный (жёлтый)

S8000 удерживается винтами разных размеров. Следите за организацией винтов, чтобы не потерять и не перепутать их!

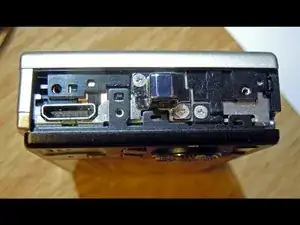

На правой стороне (где находится разъём HDMI) удалите два коротких винта (красные) и один более длинный винт (жёлтый).

Теперь можно снять обе крышки.

Будьте осторожны при нажатии вниз на чувствительную тонкую крышку (зелёная).

Удалите два винта и снимите кронштейн (красный).

Винт (жёлтый) держит чёрную заднюю металлическую рамку и также должен быть удалён.

Удалите два винта с левой стороны камеры, снимите боковую панель.

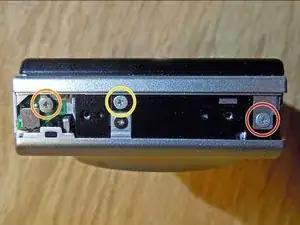

Теперь вы увидите три разных винта, которые удерживают разные детали камеры. Все три винта необходимо удалить.

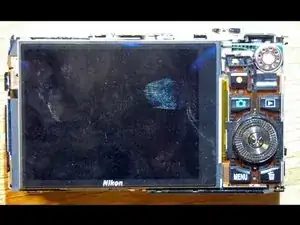

Следующие шаги описывают снятие чёрной металлической рамки.

Будьте внимательны, не прикасайтесь к открытым контактам слева (розовые)! Вы можете получить электрический «разряд» даже через 15 минут после выключения камеры. Конденсатор вспышки всё ещё хранит достаточно энергии!

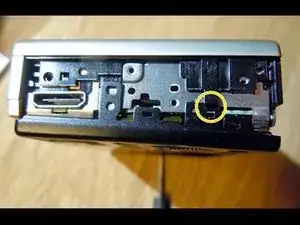

Начните с правой стороны камеры. Там есть небольшой чёрный пластиковый зажим (жёлтый), который нужно слегка приподнять. Медленно и осторожно начните отделять заднюю металлическую рамку от корпуса камеры.

Критическая часть — очень тонкая пластиковая накладка сверху (зелёная). Красная метка покажет направление, в котором нужно смещать этот чувствительный пластиковый элемент.

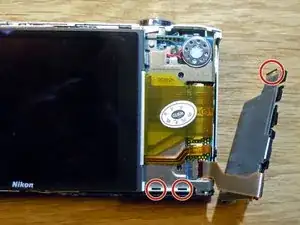

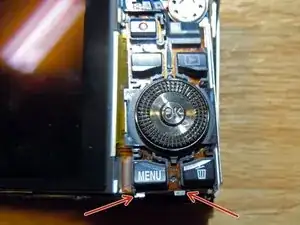

Снять панель управления не так просто: панель имеет два небольших металлических зажима внизу и один вверху, который фиксирует панель. Слегка переместите панель управления вверх для освобождения.

Выньте плоский кабель из разъёма и снимите панель управления.

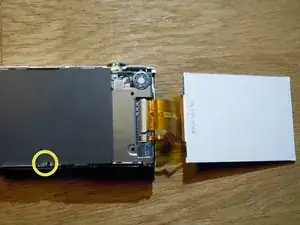

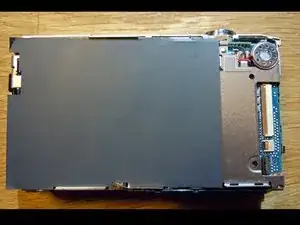

ЖК-дисплей лежит только на серой изоляционной фольге и имеет свою заземляющую связь через медную пружину, отмеченную жёлтым.

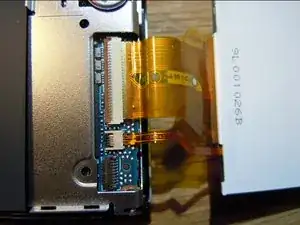

Дисплей подключён к материнской плате двумя плоскими кабелями. Их нужно вынуть.

Готово!
