Замена блока кнопок Nikon Coolpix S6800

Переверните камеру дном вверх и найдите два чёрных винта.

С помощью отвертки Philips #00 выкрутите каждый винт.

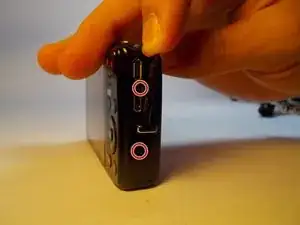

Поверните камеру на левую сторону и снимите два чёрных винта Philips #00.

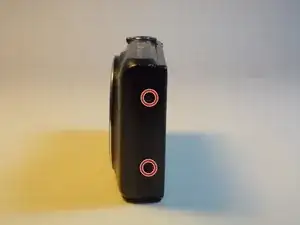

Поверните камеру на правую сторону и снимите два чёрных винта Philips #00.

Последний выкручиваемый винт может защёлкнуться, когда крышка начнёт отрываться. Старайтесь удерживать крышку на месте, чтобы винт просто выпал. После снятия винтов будьте внимательны, чтобы не потерять их для последующей сборки.

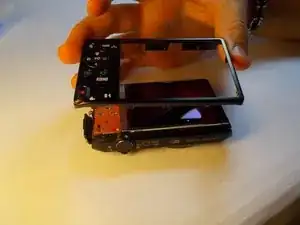

Осторожно снимите заднюю панель с корпуса камеры.

Все внешние винты чёрные с округлыми головками.

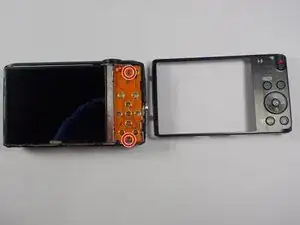

С помощью отвертки Philips #00 выкрутите два винта, фиксирующие клавиатуру.

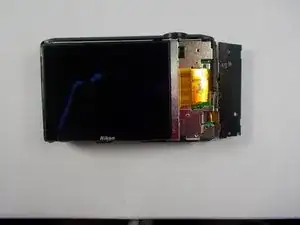

Отогните клавиатуру от корпуса камеры.

Будьте осторожны с гибким шлейфом. Не мните его и не тяните. Аккуратно отогните его от камеры.

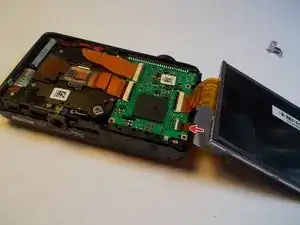

Аккуратно оттяните дисплей от корпуса камеры.

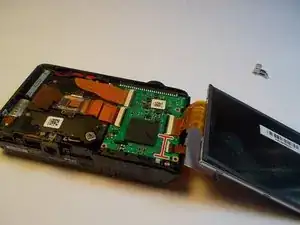

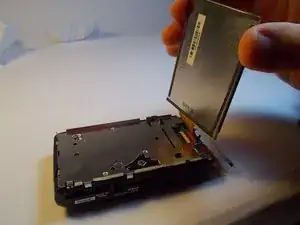

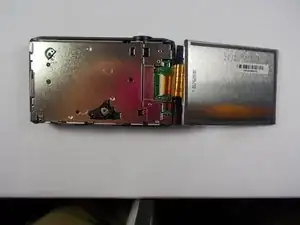

Отогните дисплей от корпуса камеры.

Будьте осторожны с гибким шлейфом. Не мните его и не тяните. Аккуратно отогните его от камеры.

Осторожно обращайтесь с дисплеем. Не надавливайте на него и не роняйте.

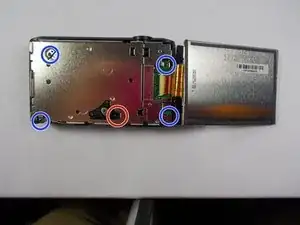

Удалите видимые винты средней рамки.

Под поролоновым квадратиком находится винт, который также нужно удалить.

Также необходимо снять винт, удерживающий серебристое кольцо для ремешка на боковой стороне камеры.

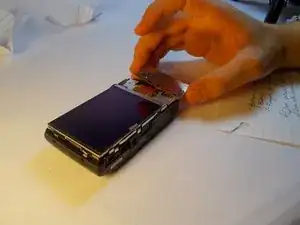

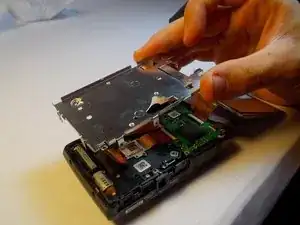

Аккуратно приподнимите среднюю рамку и выньте её из устройства.

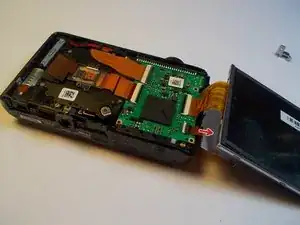

Осторожно отводите среднюю рамку от шлейфов — не применяйте силу, аккуратно сдвигайте плату в сторону от шлейфов.

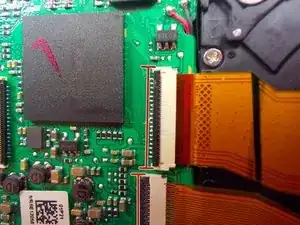

Поднимите маленькую коричневую защёлку на разъёме шлейфа кнопочной панели.

Не используйте металлический предмет на этом шаге. Подойдёт ноготь. Просто подденьте ногтем край и медленно поднимайте. Возможно, придётся поднимать в разных местах вдоль защёлки, чтобы полностью открыть её.

На втором изображении верхняя защёлка открыта, а нижняя закрыта — пример двух положений.

Защёлка расположена в перевёрнутом виде для кнопочной панели: коричневая часть — это сама защёлка, а чёрная — разъём.

Аккуратно извлеките шлейф. Он должен выходить легко, не прилагайте усилий.

Возьмите новую кнопочную панель и ориентируйте её так же, как была старая перед снятием.

Аккуратно вставьте конец гибкого шлейфа в разъём.

Чтобы убедиться, что шлейф полностью вошёл в разъём, аккуратно надавите, но не применяйте силу. Шлейф должен войти с небольшим сопротивлением.

Шлейф гибкий и может гнуться, но следите, чтобы он не мялся.
