Замена кнопки затвора Nikon Coolpix S7000
Если Вы заметили, что кнопка затвора камеры не нажимается или нажимается слишком легко, возможно, Вам потребуется отрегулировать или заменить кнопку или сборку кнопки. Этот гид покажет, как отремонтировать отдельные части, составляющие кнопку затвора.
Шаг 1

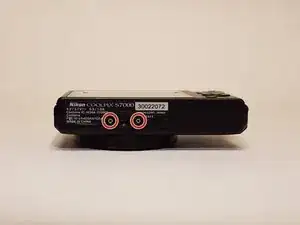

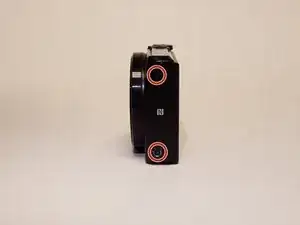

Снимите внешнюю рамку камеры, открутив винты по ее краям с помощью отвертки JIS J000.
Места расположения винтов.
Шаг 2

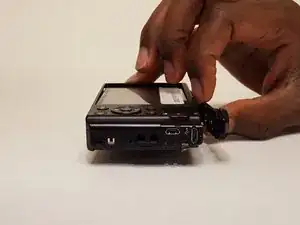

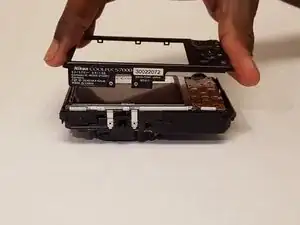

Снимите внешние рамки камеры, аккуратно оттянув рамку от корпуса камеры.
Шаг 3

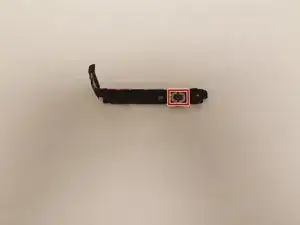

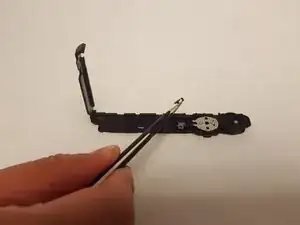

После удаления сборки кнопки затвора из корпуса камеры осторожно снимите черную ленту с обратной стороны металлической пластины.
Черная лента.
Не выбрасывайте ленту, так как Вы будете повторно использовать ее при сборке механизма затвора.
Шаг 4

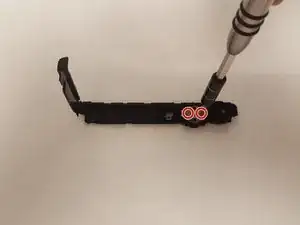

Открутите два винта с каждой стороны металлической пластины, чтобы снять пластину и пружины под ней.

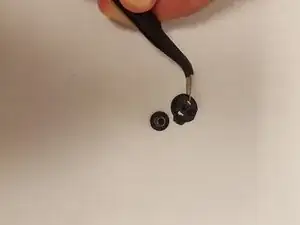

Продавите кнопку через сборку, чтобы освободить ее, а затем аккуратно снимите крышку кнопки, чтобы открыть спиральную пружину и нижнюю крышку.
Места расположения двух винтов.
Будьте очень осторожны, чтобы не потерять две пружины металлической пластины и спиральную пружину при разборке. Медленная и стабильная рука поможет предотвратить выброс пружин.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
