Замена CCD-объектива Nikon Coolpix S8200
Если на камере постоянно появляется ошибка объектива и перезапуск не помогает, необходимо заменить CCD-объектив. Это руководство проведёт Вас через шаги, необходимые для замены CCD-объектива на Nikon Coolpix S8200.
Шаг 1

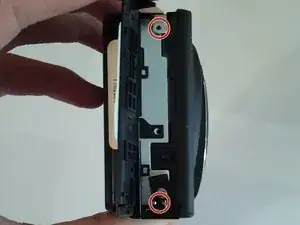

Сначала необходимо открутить заднюю крышку, удалив два винта, расположенные внизу слева и справа от камеры, как показано на изображении.
Будьте осторожны, не удаляйте дополнительные винты.
Шаг 2
После снятия задней крышки не снимайте ленточные кабели, показанные в красных кругах на изображении.
Шаг 3

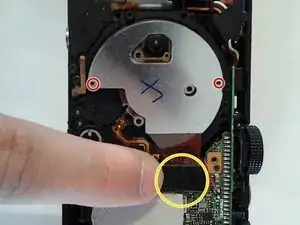

Открутите два винта вокруг серебристой дискообразной детали, обозначенные красными кругами на изображении, затем снимите их.
Затем аккуратно снимите чёрный ремешок, обозначенный жёлтым кругом на изображении.
Чёрный ремешок легко защёлкивается обратно при сборке.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
