Замена кнопки навигации Nikon Coolpix S7000

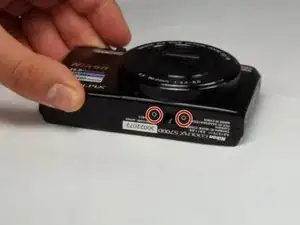

Поверните камеру так, чтобы нижняя сторона была обращена к вам. Найдите два винта с крестообразным шлицем длиной 40 мм на этой стороне.

С помощью отвертки Philips #J000 аккуратно выкрутите каждый винт.

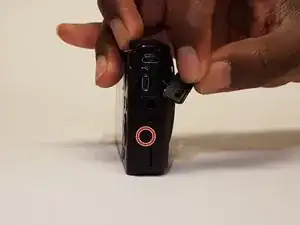

Поверните камеру на правую сторону.

Найдите один винт с крестообразным шлицем длиной 40 мм и снимите его.

Поверните камеру так, чтобы левая сторона была обращена к вам.

Найдите и удалите два винта с крестообразным шлицем длиной 40 мм.

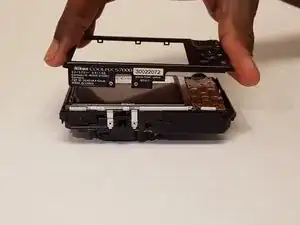

Осторожно снимите заднюю панель камеры.

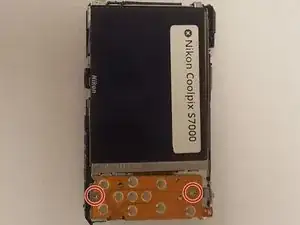

Найдите два винта с крестообразным шлицем длиной 20 мм на клавиатуре.

Удалите винты, следя за тем, чтобы клавиатура не отвалилась впоследствии.

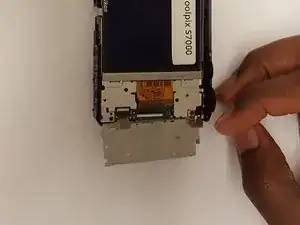

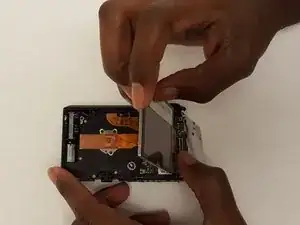

Используя только пальцы, аккуратно отогните клавиатуру от корпуса камеры.

Будьте осторожны с шлейфом, соединяющим клавиатуру и камеру. Не тяните его, не перегибайте и не повреждайте иным образом.

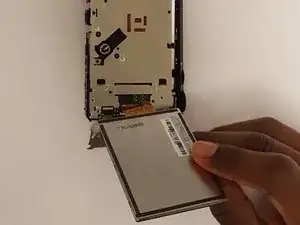

Осторожно отогните ЖК-дисплей в том же направлении, что и клавиатуру.

Старайтесь не повредить шлейф, соединяющий дисплей с камерой.

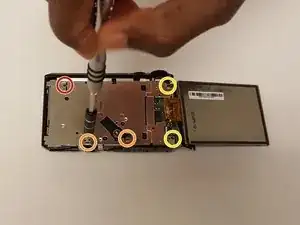

Найдите винт с крестообразным шлицем длиной 30 мм в верхнем левом углу промежуточной пластины и снимите его.

На нижней стороне средней рамки находятся два винта с крестообразным шлицем длиной 30 мм. Найдите и выкрутите их.

С правой стороны средней рамки спрятаны ещё два винта с крестообразным шлицем длиной 30 мм. Найдите их и аккуратно удалите.

Шлейфы находятся в непосредственной близости от скрытых винтов. Будьте осторожны, чтобы не задеть их.

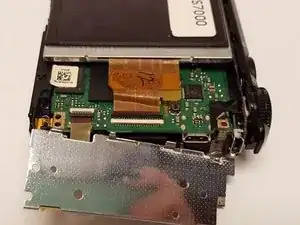

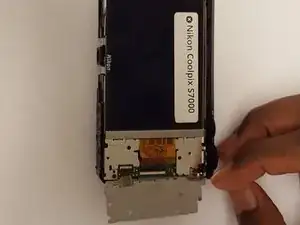

После удаления всех винтов аккуратно приподнимите среднюю рамку, чтобы открыть плату.

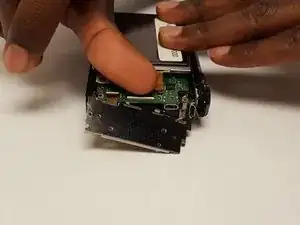

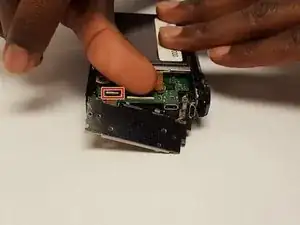

Если вы ещё не сделали этого, с помощью ногтей осторожно отогните защёлки, фиксирующие шлейф кнопочной панели.

Не используйте металлические предметы для этого. Ногтей будет достаточно. Поддвиньте ноготь под защёлку, чтобы поднять её. Возможно, потребуется поднять её полностью.

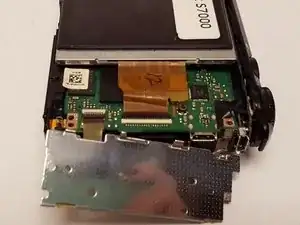

Поднимите ZIF-коннектор, чтобы освободить шлейф.

Не выталкивайте шлейф силой, иначе он порвётся.

Шлейф может немного согнуться из‑за гибкости, но ни в коем случае не сгибайте его до залома.
