Nikon Coolpix S8200 Замена объектива/матрицы CMOS
Извлечение объектива или чипа CMOS из камеры Nikon S8200 не представляет большой сложности и является простым способом вернуть работоспособность сломанной камеры. Естественно, перед началом работы извлеките аккумулятор, карту SD и шнурок (иначе они будут мешать).
В руководстве я ссылаюсь на различные стороны камеры. Предполагается, что вы смотрите на камеру с той стороны, с которой обычно делаете снимки. Следовательно, спереди камеры расположена затворная часть, сзади — экран, правая сторона содержит разъемы ввода-вывода и т. д.
Шаг 1

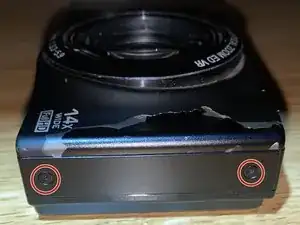

С помощью крестовой отвертки Phillips #00 удалите две внешние винта и панель.
Снимите внутренний серебристый винт.
Шаг 2

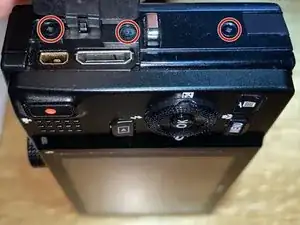

Снимите три внешних винта, два из которых скрыты под крышкой разъемов. Если шнурок подключен, сначала снимите его.

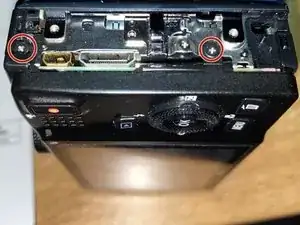

Удалите два внутренних серебристых винта ближе к стороне экрана камеры. Не удаляйте третий винт непосредственно рядом с разъемом для шнурка!
Шаг 3
Снимите пять винтов на нижней части камеры, включая винт внутри крепления штатива.
Шаг 4

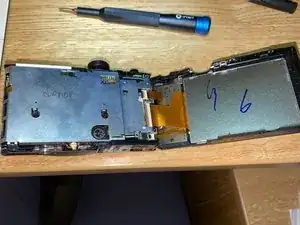

Поверните модуль экрана вправо, чтобы открыть камеру.
Чтобы отключить ленточные кабели, используйте лопатку для электроники или ноготь, чтобы откинуть маленькую пластиковую или резиновую защёлку на разъеме со стороны, противоположной кабелю. Затем кабели легко выдвигаются. Прилагать силу не требуется!

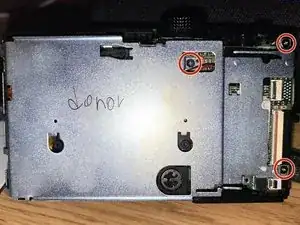

Снимите три винта, удерживающие экранную защиту.
Аккуратно отведите защитную пластину от корпуса камеры. Она может зацепиться за верхнюю часть левой стороны, потребуется небольшое покачивание, чтобы освободить её. Защита слегка приклеена к плате, поэтому при первоначальном отрыве может потребоваться небольшое усилие.
Шаг 5

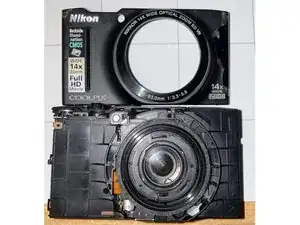

Снимите переднюю панель камеры. После удаления всех винтов она должна легко отстать.
Снимайте крышку, тянув прямо вперед от корпуса камеры. Может понадобиться лёгкое покачивание.
Теперь, когда передняя и задняя панели сняты, крепление штатива можно извлечь. Уберите его.
Шаг 6

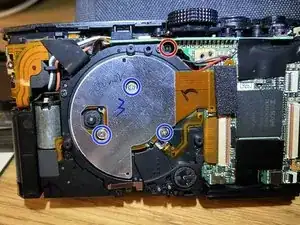

Удалите утопленный винт, который удерживает объектив на месте (красный).
Отключите соединение матрицы CMOS с платой. Оно выполнено в виде соединителя «LEGO» под поролоновой изоляцией — используйте тонкую лопатку или аккуратно подденьте ногтем, чтобы осторожно отщелкнуть его.
Если вы переносите матрицу CMOS из одной камеры в другую, извлеките её на этом этапе.
Только для тех, кто переносит матрицу CMOS: удалите три винта, отмеченные синим кружком. Модуль матрицы, кабеля и экранирования представляет собой единый блок, который поднимается наружу. Если вы хотите извлечь только матрицу и оставить объектив на месте, на этом шаге вы закончите!
Шаг 7

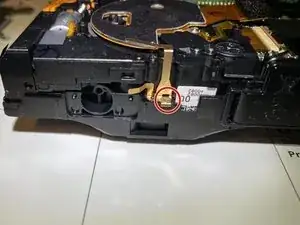

Теперь, когда крепление штатива удалено, можно извлечь этот винт на нижней части камеры.
Также снимите медный контакт, зафиксированный винтом. При повторной сборке убедитесь, что он установлен так же, как и был.
Шаг 8
Осторожно вытяните узел объектива через заднюю часть камеры.
Отключите крупный ленточный кабель так, как описано в шаге 4.
Заключение
Для обратной сборки выполните описанные инструкции в обратном порядке.
Для повторного подключения ленточных кабелей убедитесь, что пластиковая защёлка на стороне разъема поднята. Вставьте ленточный кабель в разъем насколько возможно, убедившись в его выравнивании. Затем опустите защёлку, чтобы зафиксировать кабель.
Для повторного подключения матрицы CMOS просто совместите две части разъема и нажмите вниз. Вы можете услышать небольшой щелчок.
Перевод руководства с ifixit.com
