Замена ЖК-дисплея Nikon Coolpix S7000

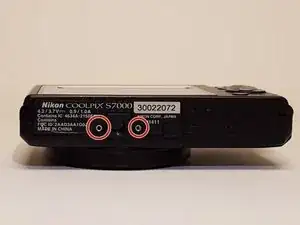

Переверните камеру вверх дном и снимите два винта JIS длиной 40 мм с помощью отвёртки JIS J000.

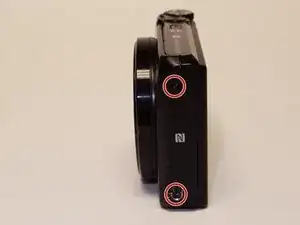

Поставьте камеру на левый бок и снимите два винта JIS длиной 40 мм с помощью отвёртки JIS J000.

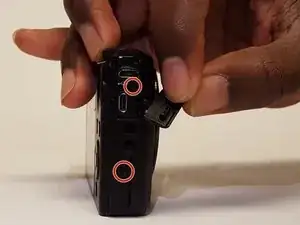

Поставьте камеру на правый бок и снимите два винта JIS длиной 40 мм с помощью отвёртки JIS J000.

Аккуратно снимите переднюю крышку камеры.

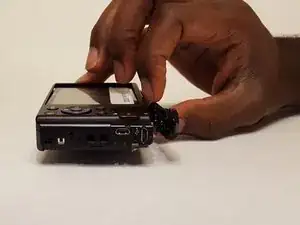

Аккуратно снимите правую боковую панель корпуса камеры.

Для этого необходимо приподнять кромку крышки, на которой находится кнопка спуска затвора. (Смотрите следующее фото, чтобы увидеть, как это выглядит)

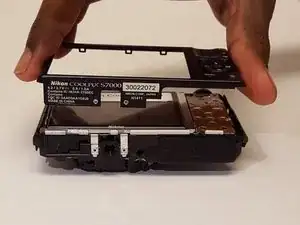

Осторожно снимите заднюю крышку камеры.

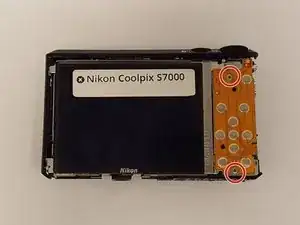

С помощью отвёртки JIS J000 снимите два винта JIS длиной 20 мм. Они удерживают клавиатуру на месте.

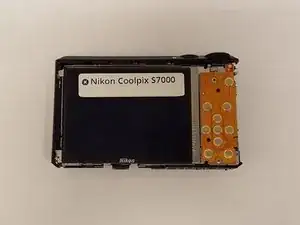

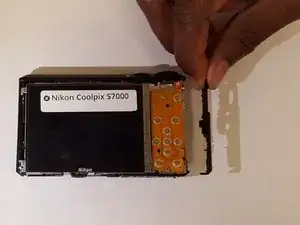

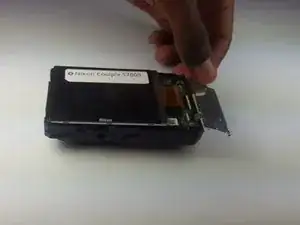

Поднимите клавиатуру и отогните её над камерой.

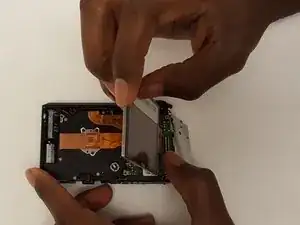

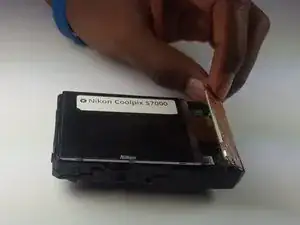

Осторожно вытащите ЖК-дисплей из корпуса камеры.

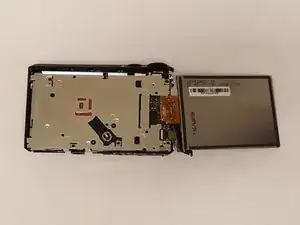

Отложите ЖК-дисплей, переложив его через корпус камеры.

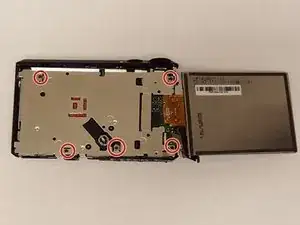

С помощью отвёртки JIS J000 снимите пять винтов JIS длиной 30 мм, отмеченных на металлической рамке.

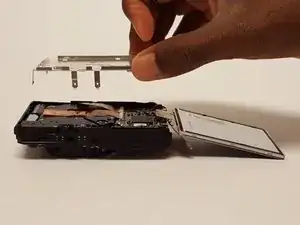

После того как все винты будут сняты с металлической рамки, аккуратно поднимите и снимите металлическую рамку с камеры.

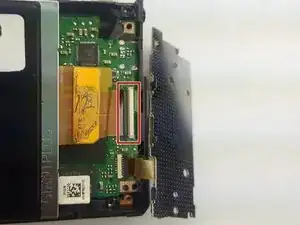

Чтобы отключить шлейф ЖК-дисплея от разъёма с нулевым усилием вставки (ZIF), сначала поднимите маленькую чёрную защёлку ногтем.

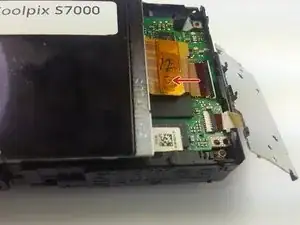

Осторожно вытяните шлейф ЖК-дисплея из разъёма. Он должен легко выскользнуть.

Для этого шага избегайте использования металлических предметов. Тем не менее, можно использовать ноготь.
