Замена дисплея Nikon Coolpix S6800

Переверните камеру дном вверх и найдите два чёрных винта.

Используя крестовую отвёртку Philips #00, выкрутите каждый винт.

Поворачивая камеру на левую сторону, снимите два чёрных винта Philips #00.

Поворачивая камеру на правую сторону, снимите два чёрных винта Philips #00.

Последний выкручиваемый винт будет удерживаться крышкой, когда она начнёт отлипать. Постарайтесь держать крышку на месте, чтобы винт просто выпал. После снятия винтов будьте осторожны, чтобы не потерять их для обратной сборки.

Осторожно снимите заднюю панель с корпуса камеры.

Все внешние винты чёрные с округлыми головками.

Используя крестовую отвёртку Philips #00, снимите два винта, удерживающие клавиатуру.

Отогните клавиатуру от корпуса камеры.

Будьте осторожны с электрической шлейфовой лентой. Не сгибайте её и не тяните. Аккуратно отогните её от корпуса камеры.

Осторожно оттяните дисплей от корпуса камеры.

Отложите дисплей в сторону от корпуса камеры.

Будьте осторожны с электрической шлейфовой лентой. Не сгибайте её и не тяните. Аккуратно отогните её от корпуса камеры.

Осторожно обращайтесь с дисплеем. Не нажимайте на него и не роняйте.

Снимите видимые винты срединной рамки.

Под поролоновой квадратной прокладкой также находится винт, который нужно удалить.

Также необходимо снять винт, удерживающий серебристое крепление для браслета на боковой части камеры.

Осторожно приподнимите срединную рамку и выньте её из устройства.

Будьте осторожны при отводе срединной рамки от шлейфов — не тяните сильно, аккуратно сдвиньте пластину в сторону от шлейфов.

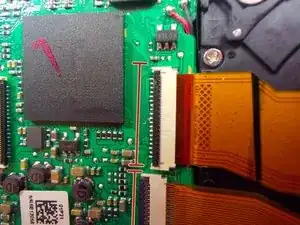

Поднимите маленький чёрный язычок на разъёме шлейфа дисплея.

Не используйте металлический предмет для этого шага. Подойдёт ноготь. Аккуратно подденьте ногтем за кромку и медленно поднимайте. Возможно, придётся поднимать в нескольких местах вдоль язычка, чтобы поднять его полностью.

На второй фотографии верхний язычок поднят, а нижний — опущен для сравнения.

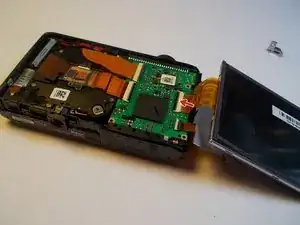

Аккуратно выньте шлейф. Он должен выйти легко, не применяйте силу.

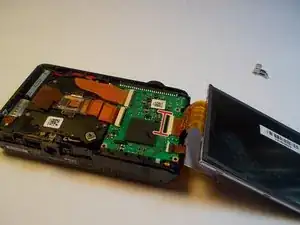

Возьмите новый дисплей и ориентируйте его так же, как старый экран до снятия.

Осторожно вставьте конец электрической шлейфовой ленты в разъём.

Чтобы убедиться, что лента полностью в разъёме, аккуратно нажмите, но не применяйте силу. Лента должна войти с небольшим сопротивлением.

Не сгибайте шлейф.
