Руководство по замене материнской платы Nikon Coolpix S800c
В этом руководстве мы разберём шаги по удалению материнской платы из камеры Nikon Coolpix S800c.
Шаг 1
Удалите все 4 винта с нижней стороны камеры с помощью отвертки Phillips #00 (входит в набор инструментов iFixit).
Шаг 2
С помощью пластикового инструмента подденьте заднюю панель камеры. Будьте осторожны, не прилагайте слишком большое усилие, чтобы не повредить камеру.
Шаг 3

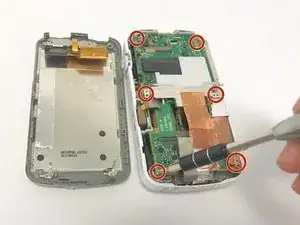

Открутите все 6 видимых винтов, которые крепят материнскую плату, с помощью отвертки Phillips (входит в набор инструментов iFixit).
Шаг 4

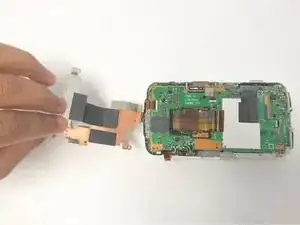

Отсоедините показанную панель от материнской платы, чтобы получить доступ к соединению датчика изображения.
Шаг 5

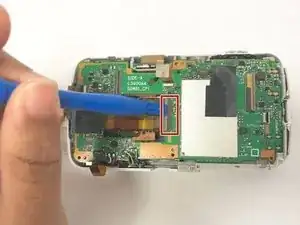

Поднимите язычок, чтобы снять соединительный шнур датчика изображения.
Шаг 6

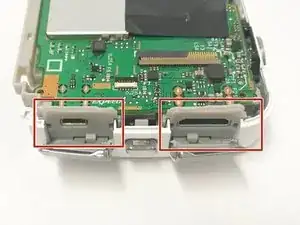

Отодвиньте серые панели назад, чтобы освободить скрытые соединители micro USB и HDMI.

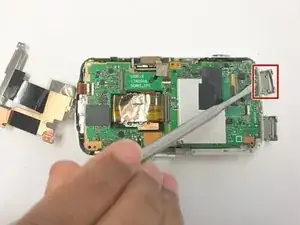

Используйте металлический поддеватель для облегчения процесса освобождения этих соединителей от корпуса.
Шаг 7

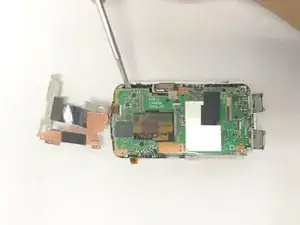

С помощью металлического поддевателя поднимите материнскую плату из корпуса камеры.
Шаг 8

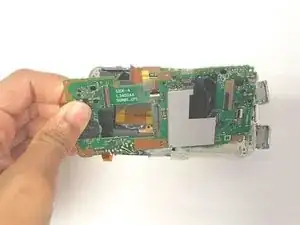

Снимите материнскую плату с основного корпуса камеры.
Заключение
Припаянные провода, соединяющие материнскую плату с корпусом камеры, необходимо отсоединить на стороне материнской платы, а новые провода на заменяемой материнской плате нужно будет припаять. Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
