Замена LCD-экрана на Canon PowerShot SD780 IS
Используйте это руководство для замены LCD-экрана на Canon PowerShot SD780 IS.
LCD-экран — это монитор, который отображает фотографии. Когда экран треснут или сломан, он может искажать или не четко отображать изображения. Если вы замечаете трудности в видении изображений на экране, следует заменить LCD-экран.
Перед началом этой процедуры убедитесь, что устройство выключено и отключено от зарядного устройства.
Шаг 1

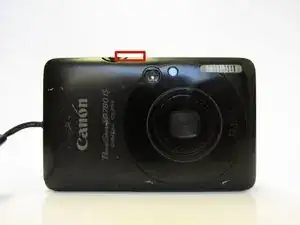

Выключите камеру, нажав кнопку питания.
Также убедитесь, что батарея снята, чтобы избежать травм от электрического удара. Чтобы снять батарею, расположенную в нижнем углу камеры, сдвиньте панель к углу. Поднимите оранжевую вкладку вверх и извлеките батарею.
Шаг 2
Удалите пять винтов с корпуса камеры, используя отвертку Philips #00.
На левой стороне камеры расположены два винта длиной 2 мм.
Шаг 3

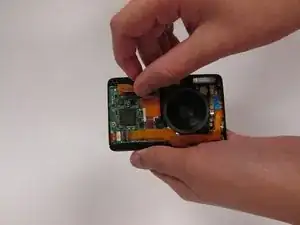

Снимите переднюю панель корпуса камеры, чтобы получить доступ к медианой полоске в верхнем левом углу.
Аккуратно поднимите медианую полоску вверх и отключите ее от камеры.
Шаг 4

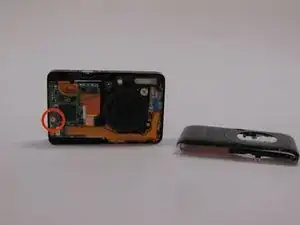

Снимите винт, находящийся на крайнем левом краю передней части камеры, используя отвертку Philips #00.
Шаг 5

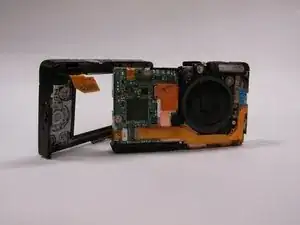

Аккуратно разъедините корпус по шву. Корпус отсоединится от камеры на две части.
Шаг 6

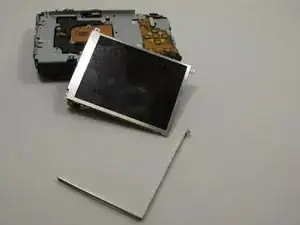

Удалите указанный «L»-образный кронштейн с нижней и правой стороны LCD-экрана.
Шаг 7

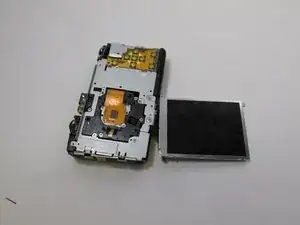

Аккуратно вставьте плоскую сторону вашего инструмента в верхнюю часть LCD-экрана и поднимите экран.
Отложите поврежденный экран в сторону и положите новый экран сверху на LCD-экран.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
