Замена объектива камеры Canon Powershot SD750

В этом руководстве показано, как заменить объектив камеры Canon PowerShot SD750. Предварительные действия для этого руководства включают снятие корпуса, снятие ЖК-экрана и удаление материнской платы.

Шаг 1

Поверните камеру на сторону, где расположен крепёж для ремешка на запястье.

Открутите два чёрных винта 3,4 мм крестовой отверткой #00.

Шаг 2

Снимите пластиковый подпузырёк, поддев его пальцами.

Примечание: Может быть полезно поддеть снизу камеры при открытой крышке батарейного отсека.

Крепление ремешка на запястье, расположенное за этим элементом, откроется и может выпасть.

Шаг 3

Поверните камеру на сторону, противоположную ремешку на запястье.

Снимите два серебристых винта 3,4 мм крестовой отверткой #00.

Шаг 4

Переверните камеру вниз корпусом.

Удалите следующие винты крестовой отверткой #00.

Один чёрный винт Phillips 3,4 мм.

Один серебристый винт Phillips 3,4 мм.

ПРИМЕЧАНИЕ: Помочь в извлечении могут ногти.

Шаг 5

Положите камеру на сторону, противоположную ручке ремешка.

Затем начните разъединять корпус, с усилием разжимая верхнюю и нижнюю части камеры обеими руками.

Снимите маленькую металлическую пластину под пластиковой крышкой и отложите в сторону. (Она должна быть слабо прикреплена)

Примечание: При снятии корпуса отпадёт резиновая пенная прокладка, разделяющая объектив и корпус. Обязательно храните её в безопасном месте.

Примечание: При сборке убедитесь, что язычки винта задней пластины находятся над креплением ремешка, а язычки передней пластины размещаются под оранжевым корпусом.

Шаг 6

Переверните камеру в нормальное положение.

Удалите серебристый винт 3,5 мм (расположен сверху камеры) крестовой отверткой #00.

Возьмитесь за угол разъёма A/V цифрового порта и потяните вверх и наружу.

Примечание: При снятии разъёма A/V цифрового порта вы можете почувствовать сопротивление. Прилагайте достаточное усилие для удаления этого элемента.

Примечание: При сборке защёлните угловую пластину обратно на место. (Надавите вниз и внутрь)

Шаг 7

Поверните камеру так, чтобы ЖК-экран был обращён к вам.

Удалите серебристый винт 3,4 мм в верхнем правом углу ЖК-экрана крестовой отверткой #00.

Шаг 8

Сдвиньте ЖК-экран влево относительно корпуса, затем аккуратно оттяните экран от камеры.

Примечание: Держите экран и рамку вместе.

Убедитесь, что экран выровнен правильно.

Будьте осторожны и не порвите ленточный коннектор между ЖК-экраном и камерой.

Шаг 9

Найдите два ленточных кабеля, соединённых с камерой и ЖК-экраном. (Один маленький красный, другой широкий и оранжевый)

Снимите верхний левый красный кабель, захватив разъём на камере и вытащив его прямо наружу.

Снимите боковой оранжевый кабель, захватив разъём на камере и вытащив его прямо наружу.

Примечание: При снятии разъёмов может помочь пинцет. Тщательно запомните способ отключения лент — это поможет при повторном подключении экрана.

Примечание: При сборке используйте пинцет для подключения малого красного разъёма в верхнем левом углу экрана.

Шаг 10

Положите камеру лицевой стороной вверх.

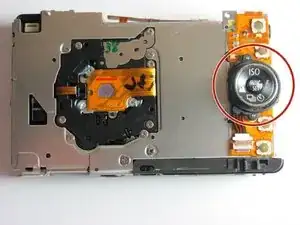

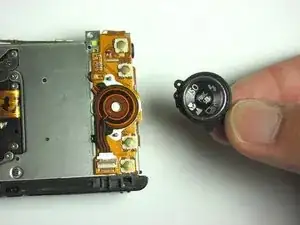

Снимите круговую пластиковую кнопку с задней части камеры.

Обязательно отложите круговую пластиковую кнопку в сторону.

Шаг 11

Оставьте камеру лицевой стороной вперёд.

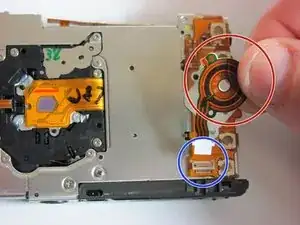

Возьмите круглой оранжево-чёрной полосатый коннектор, как показано на фото.

Поверните коннектор вверх и вытяните ленточный кабель.

Шаг 12

Положите камеру обратно так, чтобы объектив был направлен вверх.

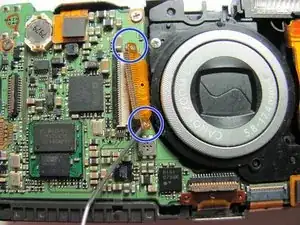

Отключите ленточный кабель, присоединённый к материнской плате, повернув разъём вверх.

Вытяните ленточный кабель из ZIF-коннектора.

Шаг 13

Установите камеру в вертикальное положение.

Отключите белый разъём, присоединённый к вспышке, вытянув его в верхней правой части камеры.

Затем снимите оранжевую плату.

Шаг 14

Положите камеру обратно так, чтобы объектив был направлен вверх.

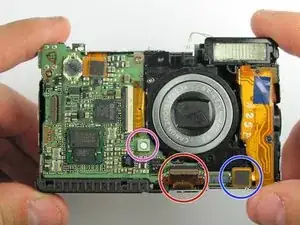

Отключите ленточный кабель внизу основной платы, подняв коричневый ZIF-разъём и выдвинув ленту.

Примечание: Для этого шага рекомендуется пинцет.

Снимите самый правый квадратный разъём внизу камеры, подняв разъём двумя пальцами до его отсоединения.

Найдите и снимите белую резиновую крышку с микрофона.

Примечание: Следите, чтобы не потерять белую резиновую крышку микрофона.

Шаг 15

Оставьте камеру в положении назад, чтобы объектив был направлен вверх.

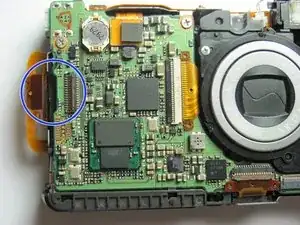

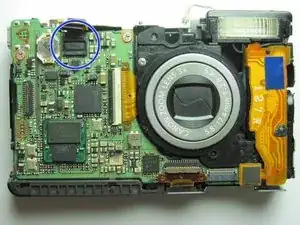

Удалите квадратный разъём в верхней части материнской платы, захватив разъём двумя пальцами и потянув вверх до отсоединения.

Смотрите изображение для правильного способа снятия.

Шаг 16

Оставьте камеру обращённой задней частью, чтобы объектив был направлен вверх.

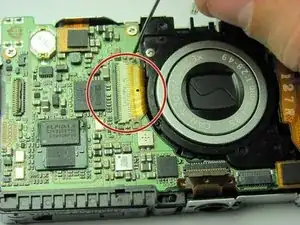

Поднимите фиксатор ZIF-разъёма, используя скрепку.

Примечание: Вставьте скрепку в отверстия по обоим концам фиксатора ZIF.

С помощью скрепки вытащите ленточный кабель из ZIF-разъёма.

Шаг 17

Оставьте камеру обращённой задней частью, чтобы объектив был направлен вверх.

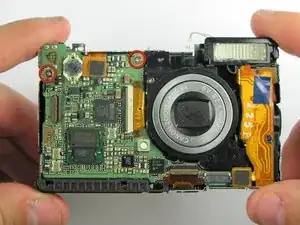

Удалите два плоских серебристых винта с крестообразным шлицем 3,46 мм с помощью отвёртки Phillips #00, соединяющие материнскую плату с рамой камеры.

Шаг 18

Оставьте камеру обращённой задней частью, чтобы объектив был направлен вверх.

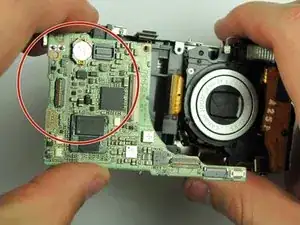

Выньте материнскую плату, подняв её с левой стороны примерно на 1/2 дюйма от корпуса, затем сдвиньте влево.

Примечание: При сборке убедитесь, что ZIF-разъёмы не перекрыты материнской платой.

Внимание: При снятии материнской платы обращайте особое внимание на переключатель обнаружения крышки аккумулятора, иначе вы можете сломать пластиковый язычок.

Шаг 19

Разверните камеру лицевой стороной вперёд так, чтобы дисплей был направлен вверх.

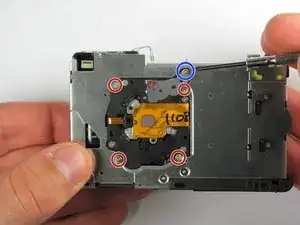

Удалите четыре винта с крестообразным шлицем 3,2 мм с помощью отвёртки Phillips #00.

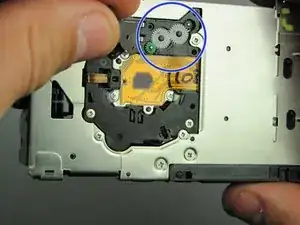

Примечание: Винты расположены по краям и соединяют объектив с корпусом.

Не удаляйте верхний правый винт Phillips, так как шестерни объектива могут выпасть.

Шаг 20

Оставьте камеру обращённой задней частью, чтобы объектив был направлен вверх.

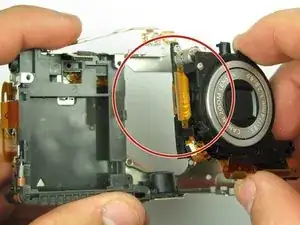

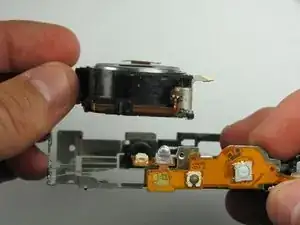

Затем вытяните объектив из передней части корпуса пальцами.

Заключение

Для сборки устройства повторите эти инструкции в обратном порядке.
